28
REQUISITOS DE INSTALACIÓN

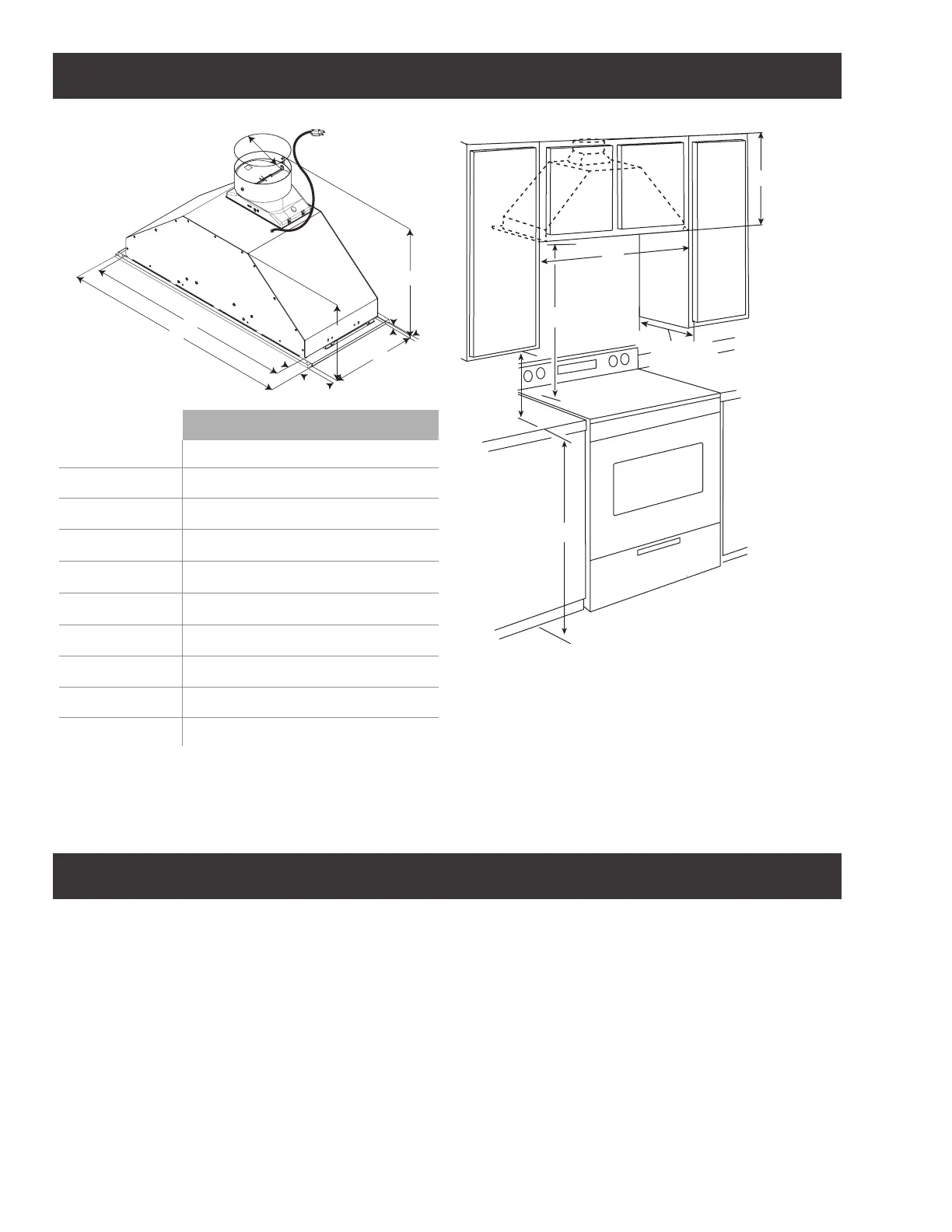

Dimensiones del producto
I* - Espaciadores metálicos
Los espaciadores deben ser insta-
lados cuando la profundidad del
gabinete es mayor a 12”.
E
A
B
C
F
G
H
D
I*
I*
Modelo
EPR628S1
A 28
17
⁄64” (71.8 cm)
B 26” (66 cm)
C 1
9
⁄64” (2.9 cm)
D 10¾” (27.3 cm)
E 9
17
⁄32” (24.2 cm)
F 0
21
⁄64” (.85 cm)
G 14
9
⁄16” (37 cm)
H 6” (15.2 cm)
I* ½” (1.27 cm)
Para instalaciones sobre estufas de gas: Monte la campana de
modo que su cara inferior esté a una distancia mínima de 27”
(68.5 cm) por sobre la superficie de cocinado.
Para instalaciones sobre estufas eléctricas: Monte la campana de
modo que su cara inferior esté a una distancia no menor a 24”
(61 cm).
Medidas de instalación
E
A
B
C
F
D
A. 12” (30 5 cm) altura mínima
del armario superior
B. 30” (76.2 cm) ancho de la
abertura del armario
C. 24” (61 cm) mínimo desde la
superficie de cocción eléctrica,
36” (91.4 cm) máximo sugerido
desde la base del armario
hasta la superficie de cocción
D. 12” (30.5 cm) profundidad del
armario
E. 15” (38.1 cm) espacio mínimo
entre el armario superior y el
mostrador
F. 36” (91.4 cm) altura del armario
inferior
*NOTA: Esta campana está configurada para su uso en
gabinetes de 30” (76.2 cm) de ancho x 12” (30.5 cm) de
profundidad.
Requisitos de ventilación
• El sistema de ventilación debe terminar en el exterior,
excepto para las instalaciones sin ducto de escape (con
recirculación).
• No dirija la salida del sistema de ventilación hacia el desván
u otra área cerrada.
• No utilice una cubierta de pared de tipo para lavandería
de 4” (10.2 cm).
• Utilice ducto de escape de metal únicamente. Se recomienda
un ducto de escape de metal rígido. No se recomienda ducto
de escape de plástico u hoja metálica. El largo del sistema
de ventilación y el número de codos se deben mantener.
Para obtener el funcionamiento más eficaz y silencioso:
• No use más de 3 codos de 90°.
• Asegúrese de que haya un mínimo de 24” (61 cm) de ducto
de escape recto entre los codos, si se utiliza más de 1 codo.
• No instale 2 codos lado a lado.
• El sistema de ventilación debe tener una compuerta.
• Use abrazaderas para sellar todas las juntas en el sistema
de ventilación.
• Utilice masilla de calafateo para sellar la abertura exterior
de la pared o el techo alrededor de la cubierta.
• El tamaño del ducto de escape debe ser uniforme.
