ELICA EPR628S1 User Manual

19
2 S’il n’est pas encore fixé, installer le raccord de transition
de 6” (15,2 cm) au sommet de la caisse de la hotte à l’aide
de deux vis T10 de 3,5 x 9,5 mm.

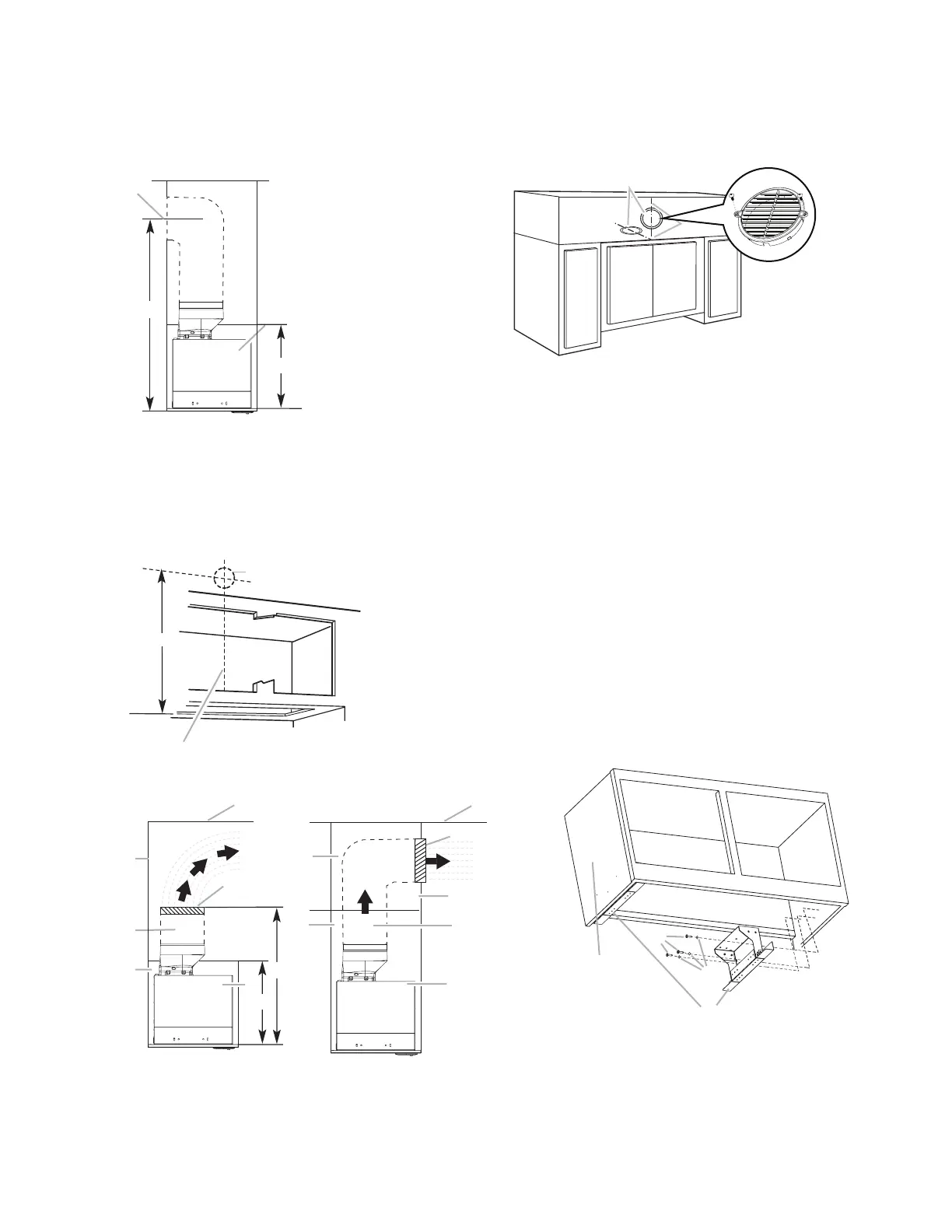

Décharge à l’extérieur, à travers le mur
1 Mesurer la distance entre le bas de la caisse de la hotte et
l’axe central horizontal de l’ouverture d’évacuation (A).
A
B
C
D
A. Mesure A
B. Axe central horizontal de
l’ouverture d’évacuation
C. Caisse de la hotte
D. Hauteur minimum de 12” (30,5 cm)
2 Retirer le conduit d’évacuation de la caisse de la hotte.
Reporter la dimension A sur la paroi arrière du placard.
Prendre les mesures à partir de la face inférieure du
placard.
3 Marquer le périmètre de l’ouverture à découper – voir
l’illustration. Utiliser une scie sauteuse ou une scie à guichet
pour découper une ouverture circulaire à travers l’arrière
du placard et le mur extérieur pour l’évacuation.
A
B
C
A. Mesure A
B. Axe central
C. Ouverture découpée
circulaire de 6¼”
(15,9 cm)
Installation sans décharge à l’extérieur (recyclage) à travers
le sote/placard
E
A
B
G
D
F
H
I
A
B
G
F
C
D
E
A. Plafond
B. Cache-conduit
C. Sote
D. Évent de 6” (15,2 cm)
E. Hotte de cuisinière
F. Placard
G. Mur
H. Hauteur du placard de 12”
(30,5 cm)
I. Hauteur de cache-conduit de
17” (43,2 cm)
1 Relever les mesures appropriées et tracer l’axe central d
placard jusqu’au sote situé au-dessus.
2 Mesurer la distance entre le bas du placard et l’axe central,
au point où le conduit d’évacuation ressort du sote.
Indiquer l’emplacement et utiliser une scie sauteuse ou scie
à guichet pour découper un trou de 5¾” (14,6 cm) pour le
cache-conduit.
A
B
A. Cache- conduit
B. Axe central
*REMARQUE: Pour les placards d’une hauteur de 12” (30,5 cm),
une ouverture rectangulaire de 6¼” de profondeur x 8” de
largeur (14,6 cm x 20,3 cm) dans le sommet du placard est
obligatoire pour établir le dégagement nécessaire au raccord
de transition du clapet anti-reflux.
1 Relever les mesures appropriées et tracer l’axe central
del’ouverture, dans le sommet du placard.
Complete preparation
1 S’il n’est pas encore fixé, installer le raccord de transition
de 6” (15,2 cm) au sommet de la caisse de la hotte à l’aide
de deux vis T10 de 3,5 x 9,5 mm.
2 Repérer l’emplacement de la bride latérale de montage,
en aeurement avec le bas de la paroi latérale du placard
et contre l’intérieur de la face avant du placard. Orienter
la bride tel qu’indiqué dans l’illustration suivante. Percer
des avan trous de
1
⁄8” (3 mm) en 8 points diérents et fixer
une bride à l’aide de quatre vis Phillips n°2 de 4,5 x 13 mm
de chaque côté du placard - serrer ensuite. Le sachet de
matériel comporte des rondelles supplémentaires en plas-
tique qui peuvent être utilisées comme cales si l’épaisseur
des parois du placard est inférieure à ½” (13 mm).
Orientation de la bride pour un placard de 30” (76,2 cm)
A
B
C
D
A. Placard de 30” (76,2 cm)
B. 8 vis - 4,5 x 13 mm
C. Rondelles (facult tives)
D. 2 brides de montage (position pour un placard
de 30” [76,2 cm])

ELICA EPR628S1 Specifications

General

Style	standard hood
Color	stainless steel
Hood Type	under cabinet
Venting Type	convertible
Blower Type	internal
Number of Fan Speeds	3
CFM	600 cfm
Duct Size	6 inch
Filters	baffle
Sones	6.8
Control Type	stainless steel push buttons
Interior Light	led
Wi-Fi	no
Electrical Requirements	120v-60hz, 455 w
Voltage	120 volts
Current	15

Weight and Dimensions

Depth	10 3/4 inch
Height	14 9/16 inch
Width	28 1/4 inch
