18
Instructions d’installation
Préparation de l’emplacement
• BIl est recommandé que l’installation du circuit d’évacuation
soit réalisée avant celle de la hotte.
• Avant de procéder aux découpages, vérifier que les dis-
tances de séparation pour les raccords dans les cavités du
plafond ou du mur sont adéquates.
• Avant de monter le placard au mur, il sera peut-être plus
facile de découper au préalable l’ouverture dans le fond du
placard.
1 Déconnecter la source de courant électrique.
2 Déterminer la méthode d’évacuation à utiliser: décharge à
travers le mur ou le toit, ou recyclage.
3 Choisir une surface plane pour l’assemblage de la hotte.
Placer le matériau de protection sur cette surface.
I AVERTISSEMENT
RISQUE DU POIDS EXCESSIF
UTILISER DEUX OU PLUS DE PERSONNES POUR DÉPLACER
ET INSTALLER LA HOTTE DE LA CUISINIÈRE.
LE NON-RESPECT DE CETTE INSTRUCTION PEUT CAUSER
UNE BLESSURE AU DOS OU D’AUTRE BLESSURE.
4 À l’aide de deux personnes ou plus, soulever la hotte et la
poser sur la surface couverte.
Ouverture découpée du placard pour la hotte
1 Utiliser une scie sauteuse ou scie à guichet pour découper
une ouverture dans le fond du placard, à l’intérieur du
cadre du placard.
REMARQUE: Pour les placards sans cadres, un rebord avant et
arrière de ¾” (1,9 cm) est nécessaire pour former un cadre dans
le fond du placard. Une tringle d’appui de ¾” (1,9 cm) d’épais-
seur (non fournie) sera peut-être nécessaire pour certains types
de placards).

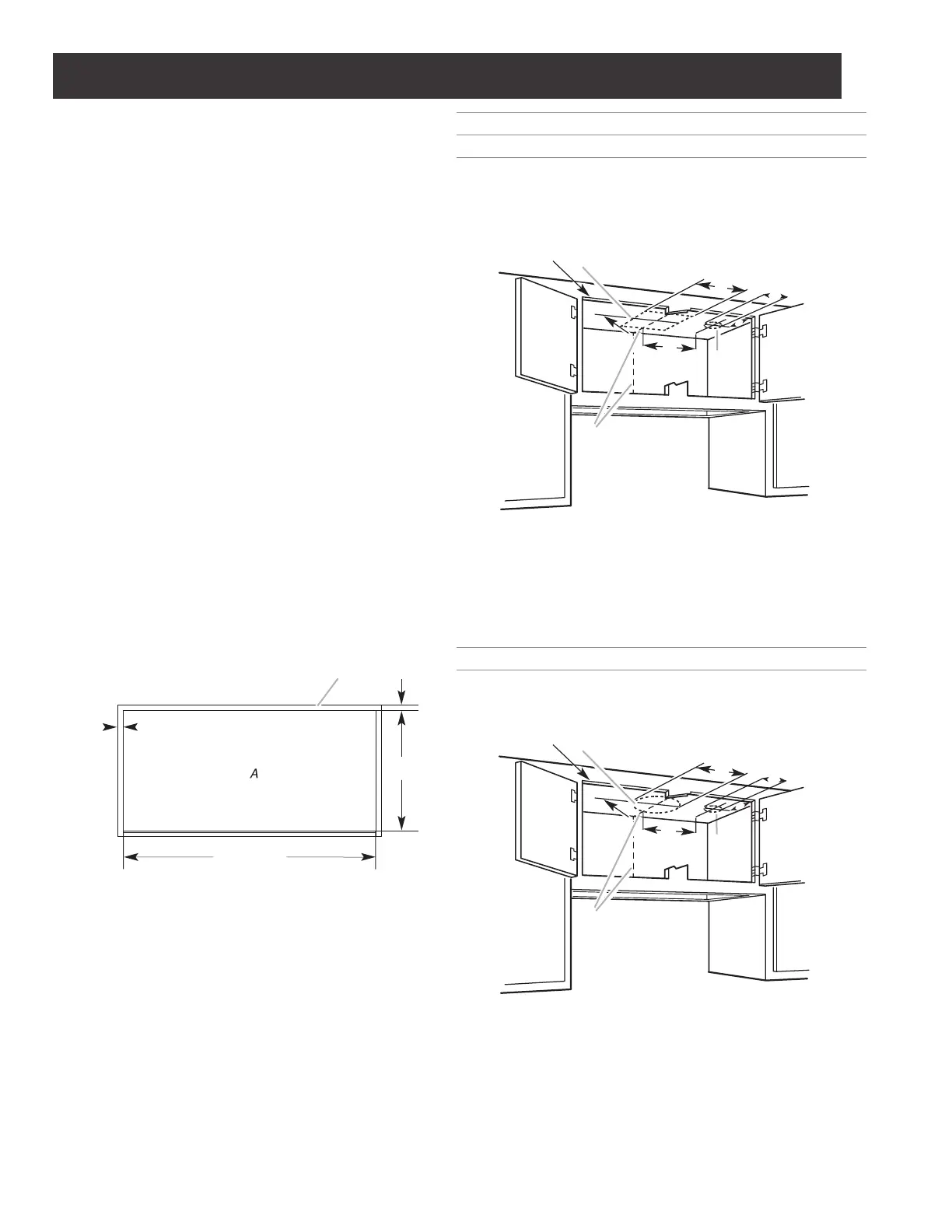

Ouverture dimensions (sans barres d’espacement)
261
⁄8”
(66,3 cm)
10
7
⁄8”
(27,62 cm)
3
⁄4”
(1,9 cm)
1
⁄2”
(1,27 cm)
A. Ouverture dans le fond du placard
2 Terminer la préparation du placard conformément aux
instructions correspondant au type d’évacuation du domicile.
Déterminer l’emplacement des ouvertures d’aération et
découper les ouvertures dans les placards, les murs et/ou
les sotes.
Décharge à l’extérieur, à travers le toit
1 Relever les mesures appropriées et tracer les lignes
indiquées sur l’illustration. Utiliser une scie sauteuse ou
une scie à guichet pour découper une ouverture à travers
le sommet du placard et le toit pour l’évacuation.
Mesures appropriées
Hauteur du placard Taille et forme du trou
12” (30,5 cm) Une ouverture rectangulaire de 8
17
⁄64” de
largeur x 6¼” de profondeur (21 cm x 15,9 cm)
dans le sommet du placard est obligatoire
pour établir le dégagement nécessaire au
clapet anti-reflux.
A
A
C
D
E
B*
F
G*
A. Ouverture
B. 8
17
⁄64” (21 cm) x 6
1
⁄4” (15,9 cm)*
C. 7¾” (19,7 cm) entre l’axe central et l’avant du
placard
D. Axe central
E. 4
2
⁄5” (10,6 cm)
F. 4
9
⁄10” (12,5 cm) entre axe et l’avant du placard
G. Ø (6 cm)*
Hauteur du placard Taille et forme du trou
15” (38,1 cm) Une ouverture diamètre rond de 6
1
⁄4”
(15,9 cm) est obligatoire.
A
A
C
D
B*
E
G*
F
A. Ouverture
B. Ø 6¼” (15,9 cm)*
C. 7
1
⁄2” (19 cm) ntre l’axe central et l’avant du placard
D. Axe central
E. 4
2
⁄5” (10,6 cm)
F. 4
9
⁄10” (12,5 cm) entre axe et l’avant du placard
G. Ø (6 cm)*

ELICA EPR628S1 Specifications

General

Style	standard hood
Color	stainless steel
Hood Type	under cabinet
Venting Type	convertible
Blower Type	internal
Number of Fan Speeds	3
CFM	600 cfm
Duct Size	6 inch
Filters	baffle
Sones	6.8
Control Type	stainless steel push buttons
Interior Light	led
Wi-Fi	no
Electrical Requirements	120v-60hz, 455 w
Voltage	120 volts
Current	15

Weight and Dimensions

Depth	10 3/4 inch
Height	14 9/16 inch
Width	28 1/4 inch
