30
33
15
⁄32 (85 cm)
INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
• Esta campana para cocina debe estar conectada a tierra.
• En caso de que se produzca un cortocircuito, la conexión a tierra reduce el
riesgo de choque eléctrico al proporcionar un alambre de escape para la co-
rriente eléctrica. Esta campana para cocina está equipada con un cable que
incluye un alambre y un enchufe a tierra. El enchufe debe ser conectado a un
contacto debidamente instalado y puesto a tierra.
ADVERTENCIA: La conexión a tierra inadecuada puede ocasionar un riesgo de
choque eléctrico.
Consulte a un electricista competente si no comprende totalmente las instruc-
ciones de puesta a tierra o si tiene dudas acerca de si la campana para cocina fue
puesta a tierra correctamente. No use un cable eléctrico de extensión. Si el cable
de suministro eléctrico es demasiado corto, haga que un electricista competente
instale un contacto cerca de la campana para cocina.
GUARDE ESTAS INSTRUCCIONES
Instrucciones de instalación
Prepare la ubicación
• Se recomienda que el sistema de ventilación sea instalado
antes de que se instale la campana para cocina.
• Antes de hacer los recortes, asegúrese que haya suficiente
espacio libre dentro del techo o la pared para los accesorios
del ducto de escape.
• Tal vez sea más fácil hacer el corte hacia la base del armario
antes de montar el armario en la pared.
1 Desconecte el suministro de energía.
2 Decida qué método de ventilación usar: a través del techo,
de la pared o sin ducto.
3 Seleccione una superficie plana para ensamblar la campana
para cocina. Cubra dicha superficie.
I ADVERTENCIA
PELIGRO DE PESO EXCESIVO
USE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA
CAMPANA DE COCINA.
NO SEGUIR ESTA INSTRUCCIÓN PUEDE OCASIONAR UNA
LESIÓN EN LA ESPALDA U OTRO TIPO DE LESIONES.
4 Con la ayuda de 2 o más personas, levante la campana de
cocina y colóquela en la superficie cubierta.

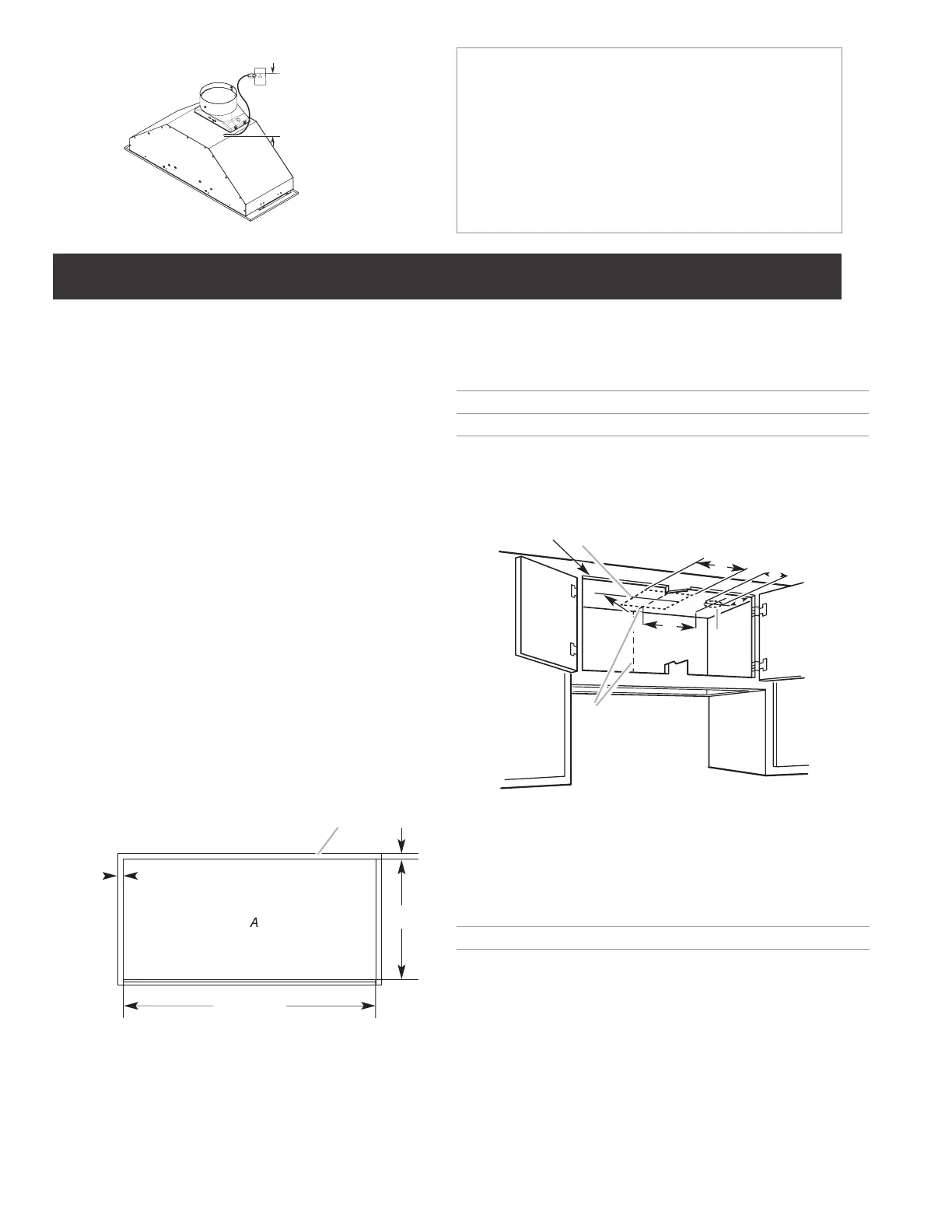

Cortes al gabinete
1 Use una sierra de vaivén o caladora para cortar la base del
armario dentro del marco del mismo.
NOTA: Los gabinetes sin marco requieren una franja de
¾” (1.9 cm) en la parte inferior del gabinete.
Dimensiones de corte (sin espaciadores)
261
⁄8”
(66.3 cm)
10
7
⁄8”
(27.62cm)
3
⁄4”
(1.9 cm)
1
⁄2”
(1.27 cm)
A. Corte inferior de gabinete
2 Complete la preparación del gabinete siguiendo las
instrucciones para el tipo de ventilación que ha elegido.
Determine los cortes para el ducto de ventilación en el
gabinete, pared o techo.
Ventilación hacia el exterior a través del techo
1 Mida y marque las líneas como se muestra. Use una sierra
para hacer una apertura a través de la cara superior del
gabinete y el techo para el sistema de ventilación.
Especificaciones del corte
Altura del gabinete Forma y tamaño del orificio
12” (30.5 cm) Se necesita una abertura rectangular de
8
17
⁄64” de ancho x 6¼” de profundidad
(21 cm x 15.9 cm) en la parte superior del
armario para tener un espacio para la pieza
de transición de la compuerta.
A
A
C
D
E
B*
F
G*
A. Corte
B. 8
17
⁄64” (21 cm) x 6
1
⁄4” (15.9 cm)*
C. 7¾” (19.7 cm) de la línea central al frente del
gabinete
D. Línea central del gabinete
E. 4
2
⁄5” (10.6 cm)
F. 4
9
⁄10” (12.5 cm) centro al frente del gabinete
G. Ø (6 cm)*
Altura del gabinete Forma y tamaño del orificio
15” (38.1 cm) Se necesita una abertura redonda con
diámetro de 6
1
⁄4” (15.9 cm).
