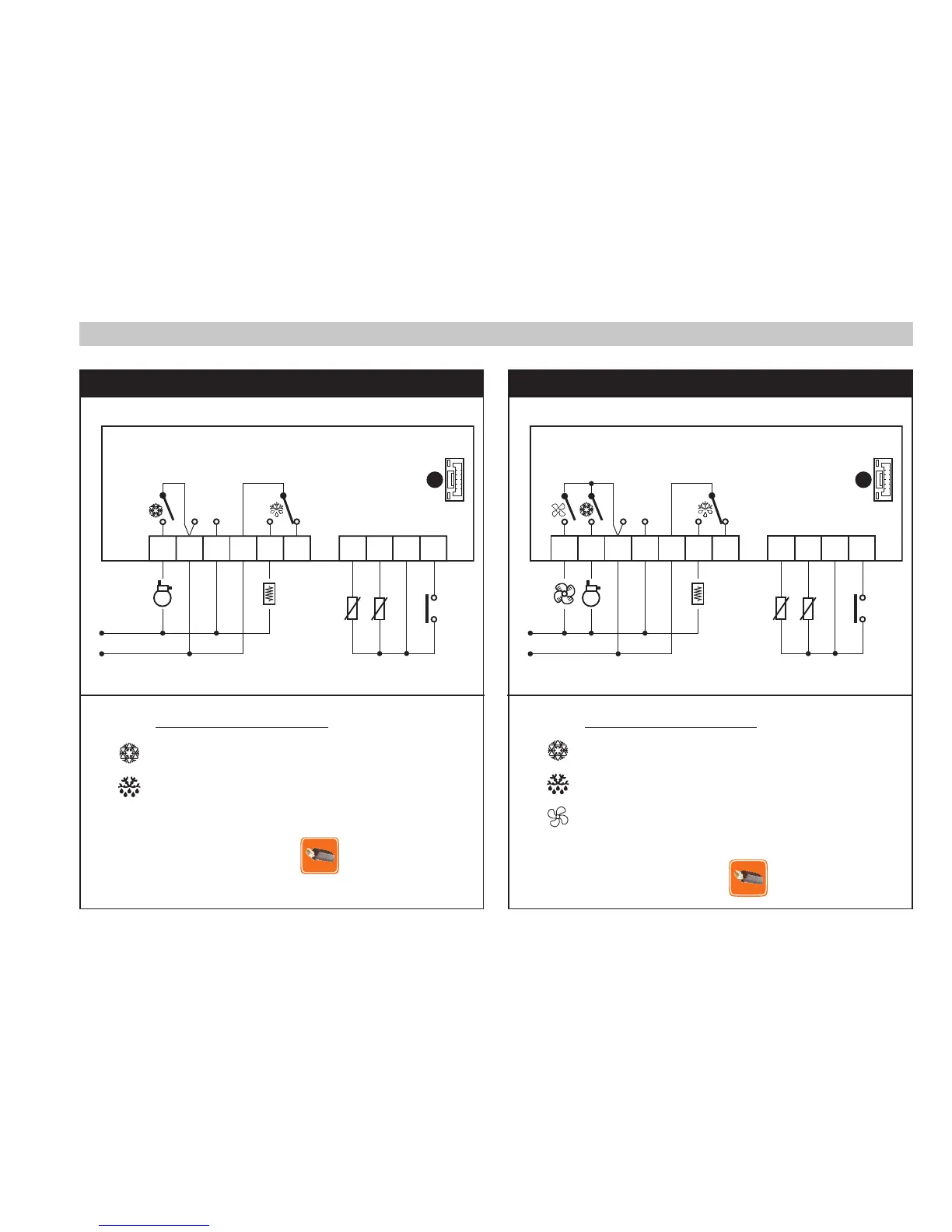

CONEXIONES
BORNES EWPlus 971
Relé del compresor
Relé de descarche
N-L Alimentación (115Va o 230Va)
A Entrada TTL
BORNES EWPlus 974
Relé del compresor
Relé de descarche
Relé de los ventiladores
N-L Alimentación (115Va o 230Va)
A Entrada TTL
EWPlus 974EWPlus 971
N
L
2 3 6 7 8 9
10
D.I.
Pb1
4 5 11
Pb2
(A) (B)
(descarche)
(cámara)
A
TTL
E
W
PLU
S
971
Alimentación
4VA máx
1
N
L
2 3 6 7 8 9
10
(C)
D.I.
Pb1
4 5 11
Pb2
(A) (B)
(descarche)
(cámara)
A
TTL
E
W
PLU
S
974
Alimentación
4VA máx
