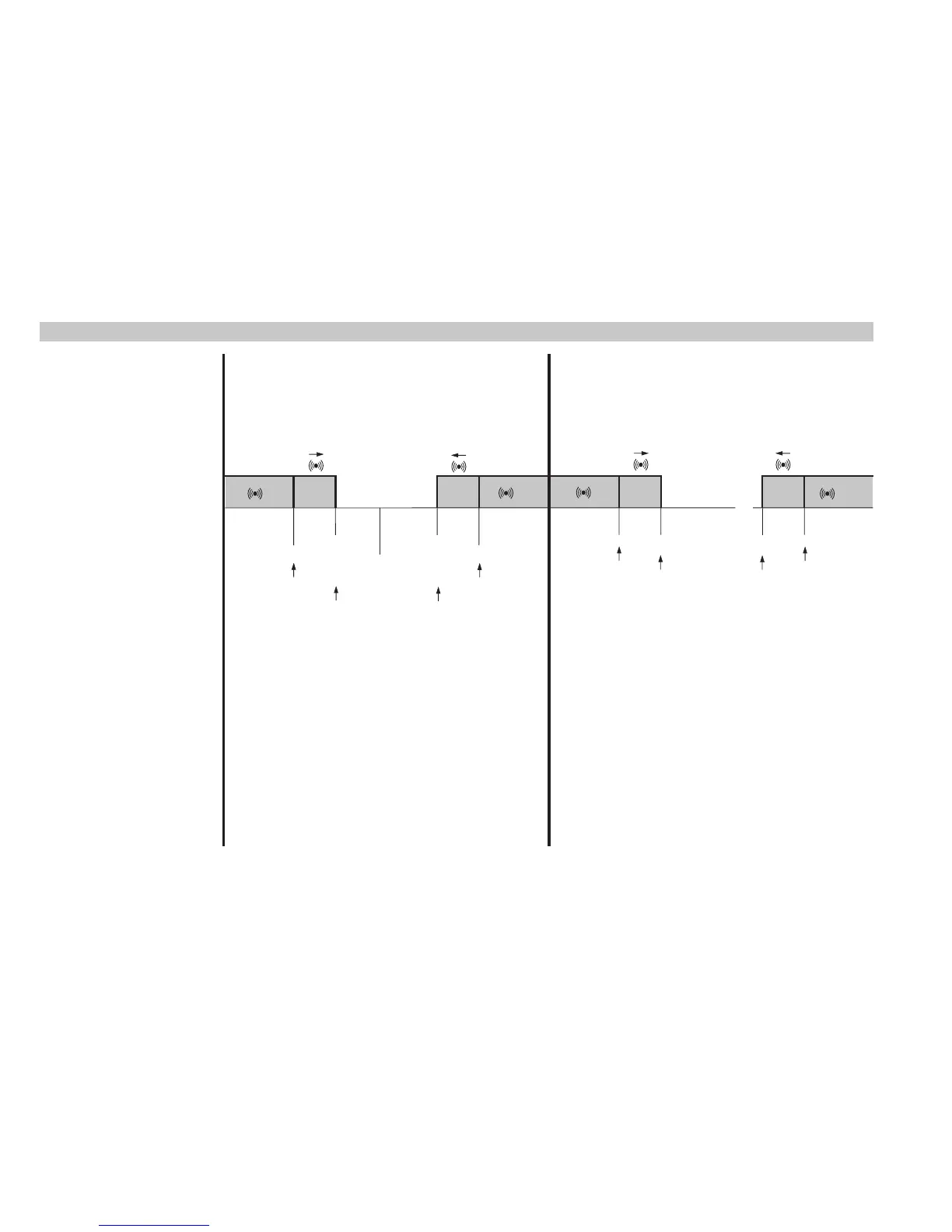

ALARMES DE MIN/MAX TEMPÉRATURE
Température en Valeur
Relative au Setpoint (Att=1)
Température en Valeur
Absolue (Att=0)
Temp. ≤ Set + LAL *
Temp. ≥ Set + HAL **
Temp. ≥ Set + LAL + AFd ou
≥ Set - ILALI + AFd (LAL < 0)
Temp. ≤ Set + HAL - AFd (HAL > 0)
Temp. ≤ LAL (LAL avec signe)
Temp. ≥ HAL (HAL avec signe)
Temp. ≥ LAL + AFd
Temp. ≤ HAL - AFd
Alarme de
température minimum
Alarme de
température maximum
Fin d’alarme de
température minimum
Fin d’alarme de
température maximum
* si LAL est négatif, Set + LAL < Set
** si HAL est négatif, Set + HAL < Set
Setpoint - LAL
AFd
Off
Setpoint + HAL
AFd
Setpoint - LAL + AFd
Setpoint + HAL - AFd
Setpoint
LAL
AFd
HAL
AFd
LAL + AFd
HAL - AFd
