VRCGNDWS*C VRCGN8WS*1C LVRCGN8WS*1C
1000001741 (Rev. M - 09/18)
Page 3

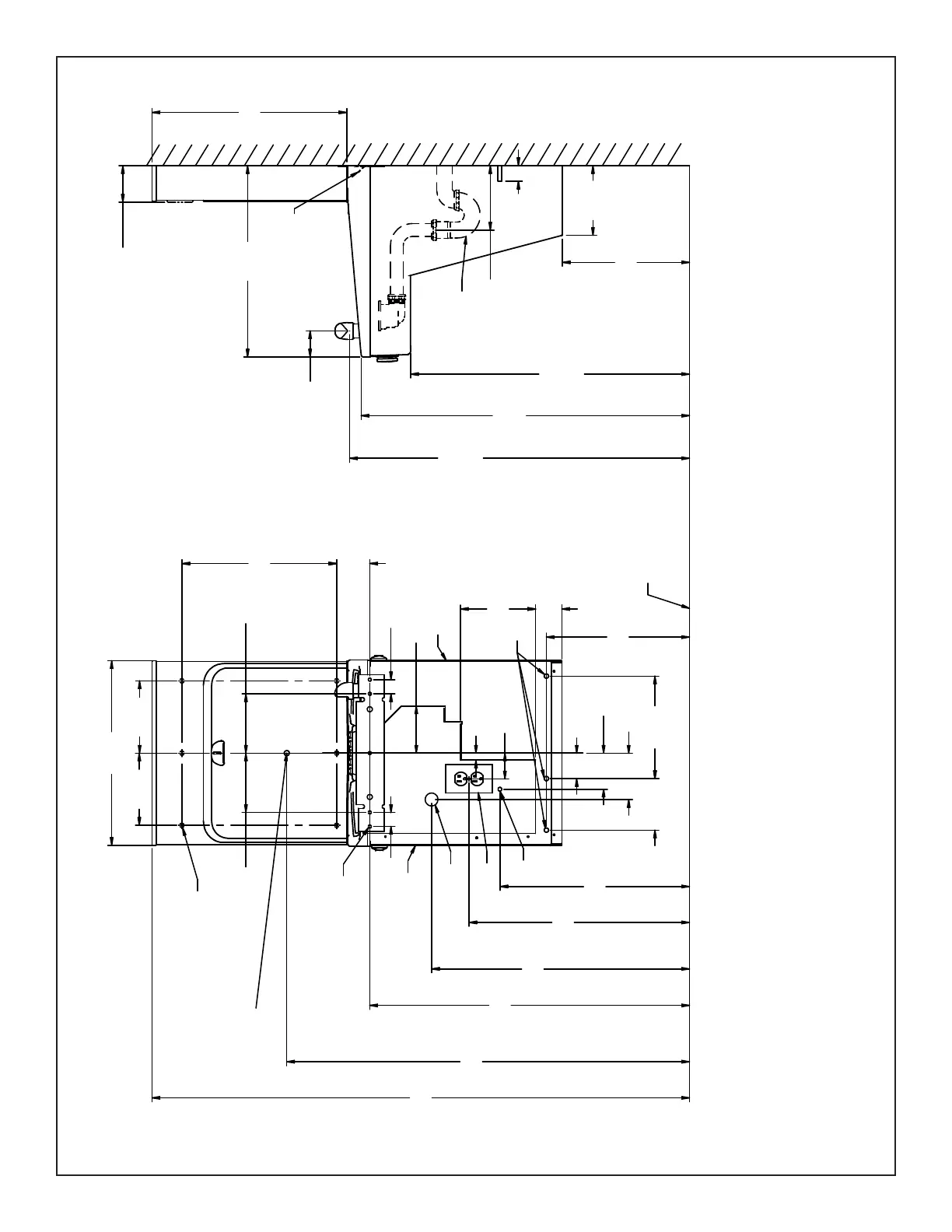

Fig. 2
*ADA REQUIREMENT
*REQUISITO DE A.D.A.
*EXIGENCE ADA
REDUCE HEIGHT BY 3" FOR INSTALLATION OF CHILDREN'S ADA COOLER
*
LEGEND/LEYENDA/LÉGENDE
A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3 IN. (76mm)
MAXIMUM OUT FROM WALL
La UBICACION 3/8 O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED CONECTA TALONARIO CON APAGO
(POR OTROS) 3 en. (76 Mm) el MAXIMO FUERA DE PARED
L’O.D de 3/8 d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED CONNECTE STUB AVEC ETEINT (PAR
LES AUTRES) 3 dans. (76 mm) le MAXIMUM HORS DU MUR
B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/2” O.D. DRAIN STUB 2 IN. OUT FROM WALL
UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1-1/2” DE DIÁMETRO. El TALONARIO 2 FUERA DE PARED
EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/2” DE SORTIE D’EAU. STUB 2 HORS DU MUR
C = 1-1/4” TRAP NOT FURNISHED
PURGADOR DE 1-1/4” NO PROPORCIONADO
SIPHON 1-1/4” NON FOURNI
LEGEND/LEYENDA/LÉGENDE
D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX DUPLEX OUTLET**
SUMINISTRO ELÉCTRICO (3) CAJA ENCHUFE DE ALAMBRE SALIDA DÚPLEX
ALIMENTATION ÉLECTRIQUE (3) BOÎTIER ENCASTRÉ
E = INSURE PROPER VENTILATION BY MAINTAINING 6” (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.
ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6” (152 mm) (MÍN.) DE HOLGURA ENTRE LA REJILLA
DE VENTILACIÓN DEL MUEBLE Y LA PARED.
ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6” (152 mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE MUR.
F = 7/16 BOLT HOLES FOR FASTENING UNIT TO WALL
AGUJEROS DE LAS TUERCAS DE 7/16 PARA SUJETAR LA UNIDAD A LA PARED
TROUS D’ÉCROUS 7/16 POUR FIXER L’APPAREIL AU MUR
**NEW INSTALLATIONS MUST USE GROUND FAULT CIRCUIT INTERRUPTER (GFCI)
**Las nuevas instalaciones deben utilizar el interruptor de circuito de tierra de la avería (GFCI)
**Les nouvelles installations doivent employer l’interrupteur de circuit moulu de défaut (GFCI)
12 5/16"
313mm
FINISHED FLOOR
HANGER BRACKET
1 3/8"
35mm
1 3/8"
35mm
5 3/4"
146mm
5 3/4"
146mm
E
F
L
C
27"
686mm
ADA
REQUIREMENTS*
13 7/8"
352mm
18 3/8"
467mm
25"
635mm
31"
787mm
5/16" (8mm) DIA. (5 HOLES)
3 1/2"
89mm
4 1/2"
114mm
2 7/16"
63mm
5"
127mm
10"
254mm
11/16"
18mm
2 9/16"
65mm
7 1/4"
185mm
A
D
B
E
6 1/4"
159mm
1 1/2"
38mm
C
4 9/16"
116mm
6 3/4"
172mm
7"
178mm
7"
178mm
O
7/16"
11mm
MOUNTING HOLES
(6)
15"
381mm
3 3/16"
82mm
52 1/16"
1323mm
17 7/8"
454mm
3 9/16"
90mm
18 1/2"
471mm
18 7/8"
479mm
31 13/16"
808mm
RIM HEIGHT
32 15/16"
837mm
ORIFICE
HEIGHT
2 5/8"
67mm
39 1/16"
991mm
ACTIVATION
SENSOR
21 3/8"
543mm
2 1/2"
64mm
*
To Next Page
Loading...
