elmeg CS410 - Beskrivelse Og Installation

19 5 fritt programmerbare funksjonstaster med lysdioder: Hver tast har en tofarget lys
-
diode (nivå 1 - rød /nivå 2 - gul). Disse lysdiodene kan benyttes til å vise bestemte
funksjoner.
20 Navnefeltforfunksjonstaster
21 Lysdiodeforanropsignal(rød)ogtelefonsvarer(gul).
Beskrivelse og Installation
I denne brukerveiledningen beskrives bare de viktigste betjeningsforløpene for oppstart og drift
av telefonen. Detaljert informasjon finner du dokumentasjonen på den vedlagte CD-ROM-en.
CS410
Denne systemtelefonen er tenkt til tilkopling på en intern S0-kopling (fireåret kabel) på et elmeg TK-an
-
legg.Dersom du ønsker å benytte telefonen på en internUp0-oppkopling, må du installere den interne mo
-
dulen Up0/S0 i telefonen eller benytte den eksterne Up0/S0 adapteren.
CS410-U
Denne systemtelefonen er tenkt til tilkopling på en intern Up0-kopling (toåret kabel) på et elmeg TK-an
-
legg. Slik trenger du ikke lenger den interne modulen Up0/S0 eller den eksterne 0/S0 adapteren.
CS400xt
Dennesystemtelefonenleveresmedentastutvidelse(T400/2)oghardermed10ytterligereprogrammerba-
re taster til rådighet.
Den er tenkt for tilkopling til en intern S0-oppkopling (4-året kabel) til et TK-anlegg. Systemtelefonen har
ingenUSB eller seriell oppkopling for konfigurering eller annen bruk. Den må konfigureres via den interne
ISDN-oppkoplingenmedProfessionalConfigurator i WIN-Tools. Videreer ingen»Audio-funksjoner« im-
plementert, og modulene og funksjonene Telefonsvarer og UP0 kan ikke nyttes. Ingen av funksjonene til
disse modulene vises på displayet og funksjonene kan ikke nyttes.
Denne telefonen har funksjonen »Nøddrift«. Dermed kan telefonen ved et
230 V~ nettbrudd fortsatt drives over TK-anlegget Vær oppmerksom på at
TK-anlegget støtter denne funksjonen og at den ikke må benyttes via en
Up0/S0-adapter.
elmeg IP-S400
Denne systemtelefonen kobles til LAN-tilkoblingen (eller nettverk) til TK-anlegget via en kat. 5 kabel.Sys
-
temtelefonen har en PC-utgang hvor flere IP-endeapparater kan tilkobles.
Innstilling/konfigurering av systemtelefonen
Påselve systemtelefonen kan du bareforeta enbegrensetkonfigureringav destøttede funksjonene. En full
-
stendig konfigurasjon med Professional Configurator av WIN-tools er kun mulig over den tilsvarende
inn/utgangen til systemtelefonen på elmeg telefonanlegg.
En ytterligere beskrivelse om konfigurasjonen av systemtelefonene finner du i den utførlige
bruksveiledningen på CD-ROM´en.
•

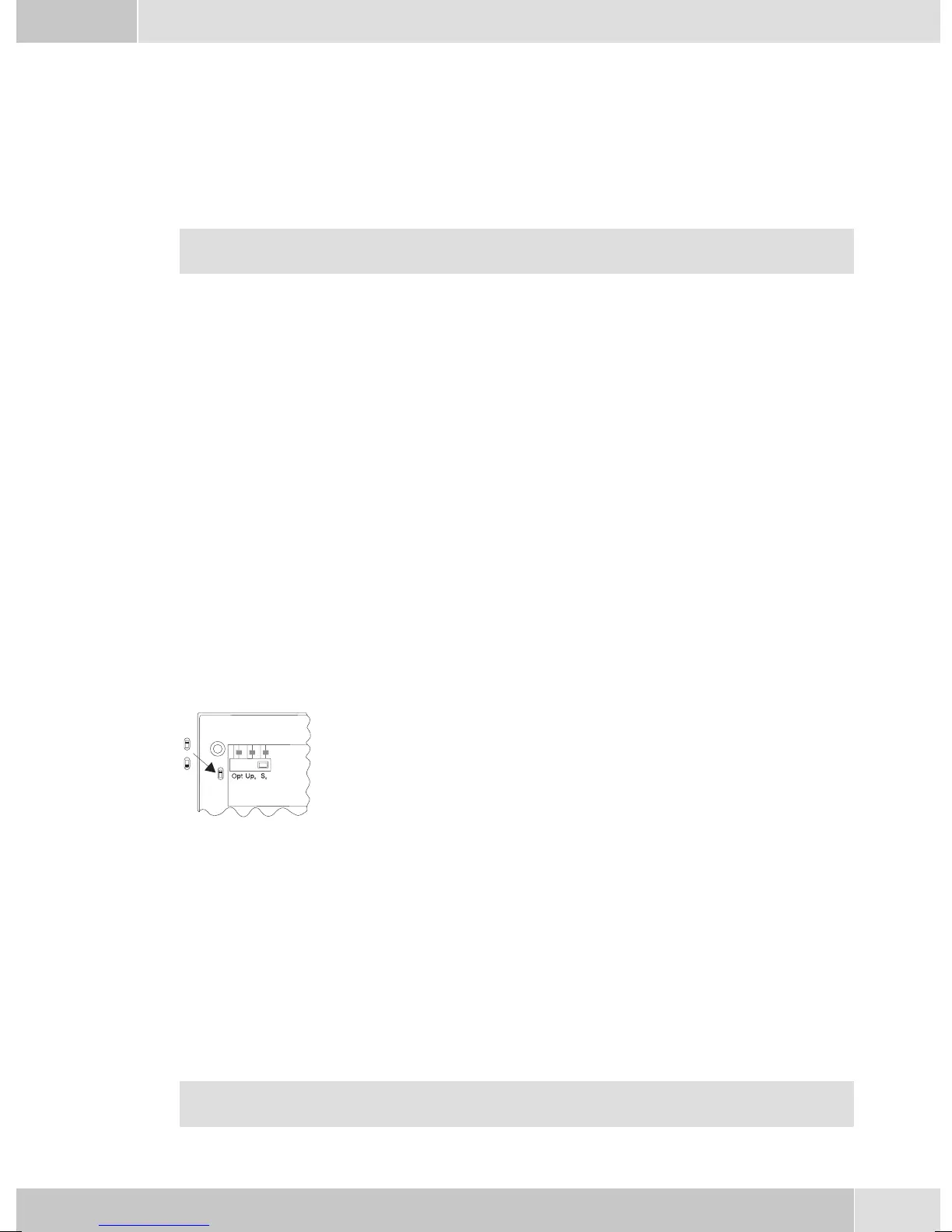

Modul Up0/S0 (CS410)
•
Modul Telefonsvarer (CS410)
Noersk
3
OFF
ON
