elmeg CS410 - Beskrivelse Og Installation

19 5fritprogrammerbarefunktionstastermedlysdioder:Hvertastråderoverentofarvet
lysdiode(niveau1-rødt/niveau2-gult).Lysdiodenkanbrugestilvisningafbestemte
funktioner.
20 Tekstfelttilfunktionstaster
21 Lysdiodetilopkaldssignalering(rød) ogtelefonsvarer(gul)
Beskrivelse og installation
Denne betjeningsvejledning indeholder kun en beskrivelse af de vigtigste betjeningsforløb for
ibrugtagningen af telefonen og telefoneringen.
De kan finde detaljerede oplysninger i dokumentationen på den vedlagte CD-ROM.
CS410
Denne systemtelefon er beregnet til tilslutning til en intern S0-tilslutning (4-ledet kabelføring) af et elmeg
TK-anlæg. Hvis De ønsker at bruge telefonen på en intern Up0-tilslutning, skal De installere det interne
modul Up0/S0 i telefonen eller bruge den eksterne Up0/S0-converter.
CS410-U
Dennesystemtelefon er beregnettil tilslutningtil en internUp0-tilslutning(2-ledet kabelføring) af et elmeg
TK-anlæg. De har derefter ikke længere brug for det interne modul Up0/S0 eller den eksterne Up0/S0-con-
verter.
CS400xt
Denne systemtelefon leveres med en tastudvidelse (T400/2) og råder dermed over 10 yderligere taster, der
kan programmeres.
Den er beregnet til tilslutning til en intern S0-tilslutning (4-ledet kabelføring) på et elmeg TK-anlæg. Sys-
temtelefonen er ikke forsynet med en USB- eller seriel tilslutning til konfiguration eller anden anvendelse.
Denskal sættes op over den interne ISDN-tilslutning med Professional Configurator fra WIN-Tools. Desu-
den er alle »audio-funktioner« ikke implementeret, og modulerne og funktionerne telefonsvarer og Up0
kan ikke bruges. Alle funktioner for disse moduler vises ikke på displayet eller kan ikke bruges.

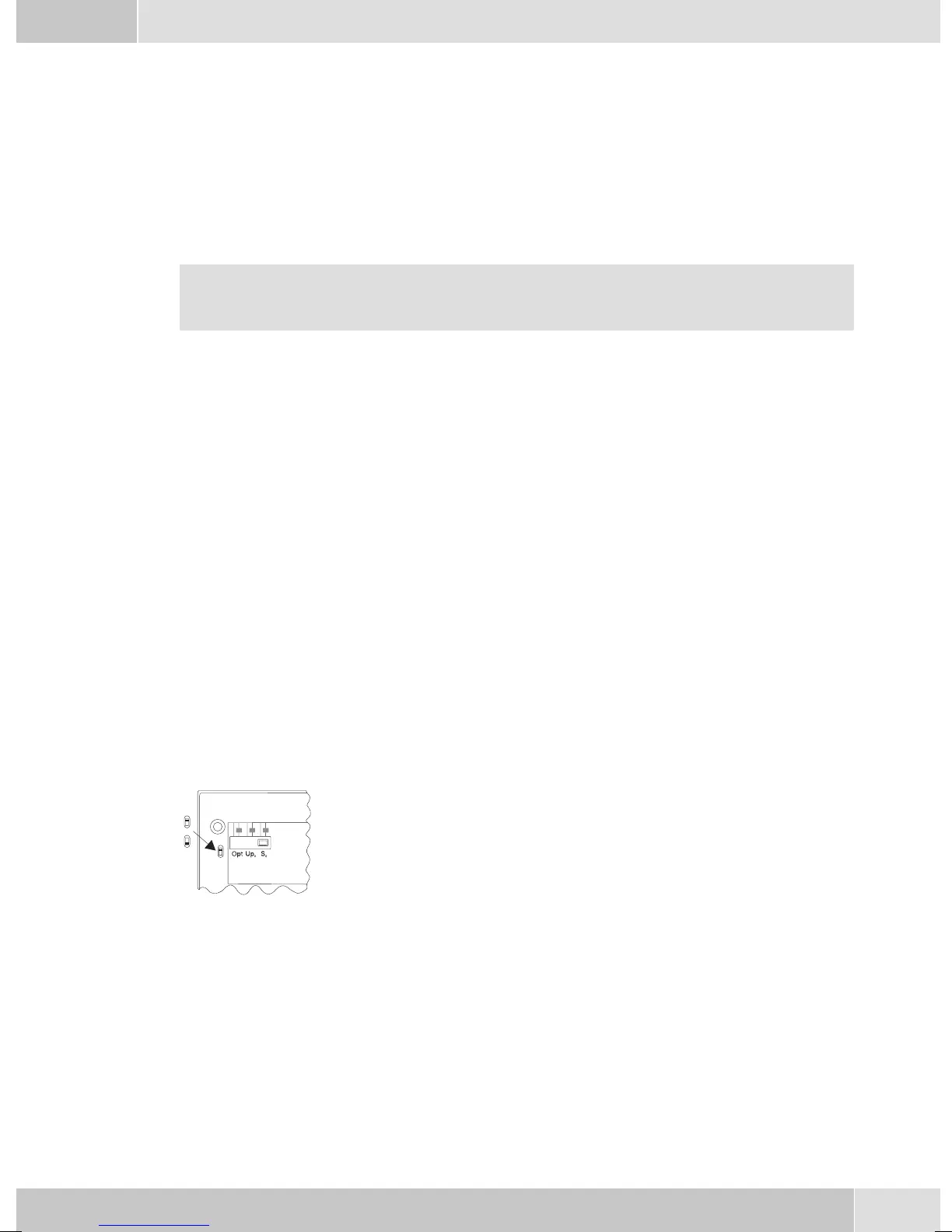

Denne telefon råder over funktionen »nøddrift«. Dermed kan det i tilfælde
af et 230 V~ netsvigt fortsat drives over TK-anlægget på NT. Vær opmærk
-
som på, at Deres TK-anlæg kan understøtte denne funktion og at den ikke
kan bruges over en Up0/S0-converter.
elmeg IP-S400
Systemtelefonentilsluttes til TK-anlæggets LAN-tilslutning (eller netværk) ved hjælp af et kategori 5 kabel.
Systemtelefonen råder over en PC-udgang, hvor yderligere IP-terminaler kan tilsluttes.
Indstilling / Konfigureringen af systemtelefonen
På selve systemtelefonen kan De kun foretage en begrænset konfiguration af de understøttede funktioner.
En fuldstændig konfiguration er kun mulig med tool’et Professional Configurator i WIN-Tools via system
-
telefonens pågældende interface til et elmeg telefonanlæg.
Dansk
3
OFF
ON
