Tilslutning af røretsledning

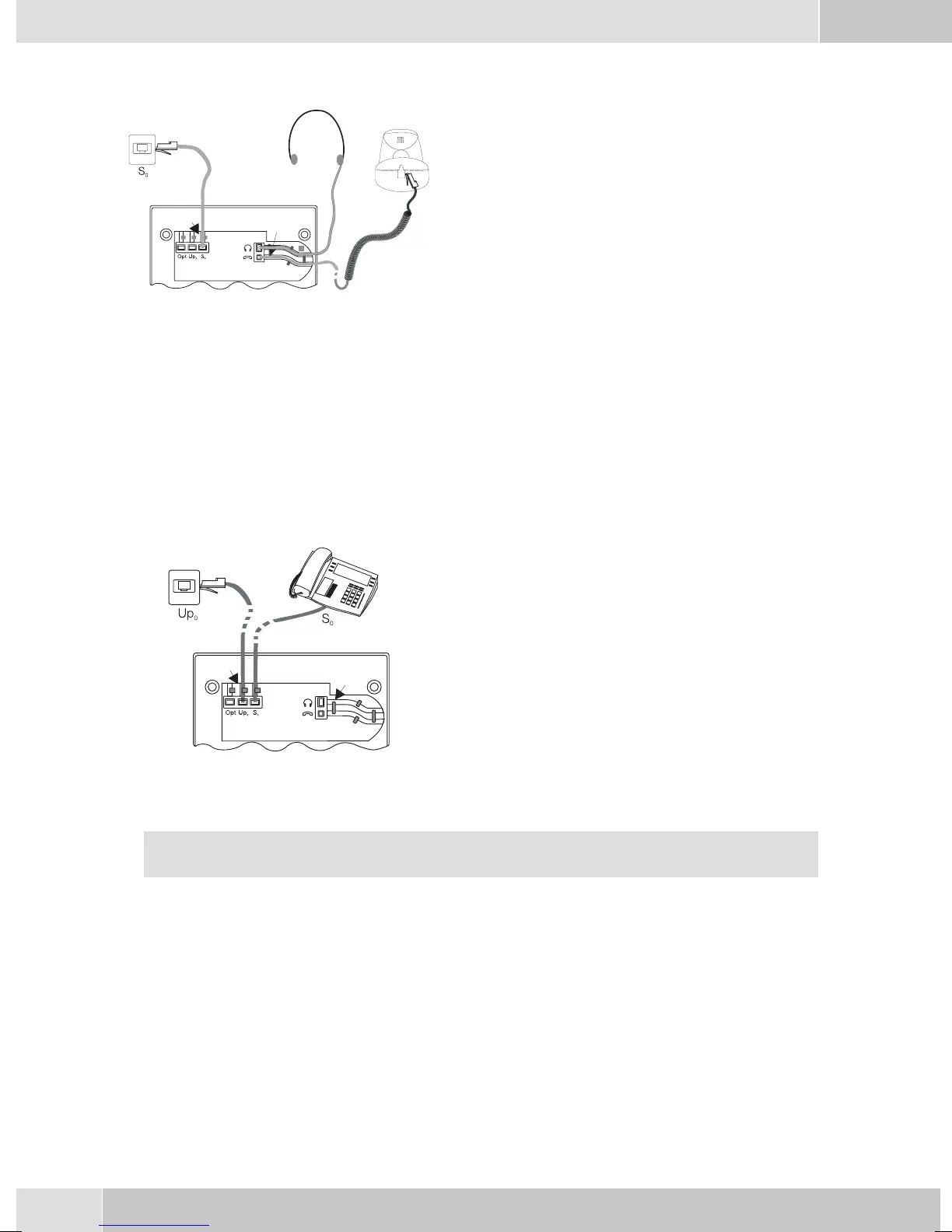

Tilslut rørets ledning (1) som vist i billedet 6. Læg
hørerørsledningen ind i udsparingen (4) og sæt den
fast under de ledningsholdere (5).
Tilslutning af ISDN-tilslutningsledningen
S0-tilslutning (CS400xt CS410)
Tilslut ISDN-tilslutningsledningen (2) som vist i billedet 6 (hunstik S0). Sørg for, at det længste ISDN-stik
sættes ind i ISDN-tilslutningsstikket og det korteste ISDN-stik sættes ind i telefonens ISDN-stik. Derefter
lægges ISDN-forbindelsesledningen ind i udsparingen (4) og sættes fast under de to ledningsholdere (5).
Up0-tilslutning af telefonen(CS410-U)
Tilslut ISDN-tilslutningsledningen (2) som vist i
billedet 3 (hunstik S0). Sørg for, at det længste
ISDN-stik sættes ind i ISDN-tilslutningsstikket og
det korteste ISDN-stik sættes ind i telefonens
ISDN-stik. Derefter lægges ISDN-forbindelsesled-
ningenind i udsparingen (4) og sættes fast under de
to ledningsholdere (5).
Telefonerne CS410 med moduler Up0/S0 og CS410-U må ikke længere tilsluttes til en ISDN-tils
-
lutning (f.eks. intern ISDN-tilslutning på TK-anlægget) ved hjælp af S 0-stikket (3).
Vigtige henvisninger for UP0-tilslutningen
•
Til telefonens S0-stik kan der tilsluttes en ISDN-terminal med S0-interface.
•
Ledningslængdenmellem elmeg CS 410-Uog den efterkoblede ISDN-terminal er max. 10 meter.
•
Slutmodstande må ikke tilsluttes.
