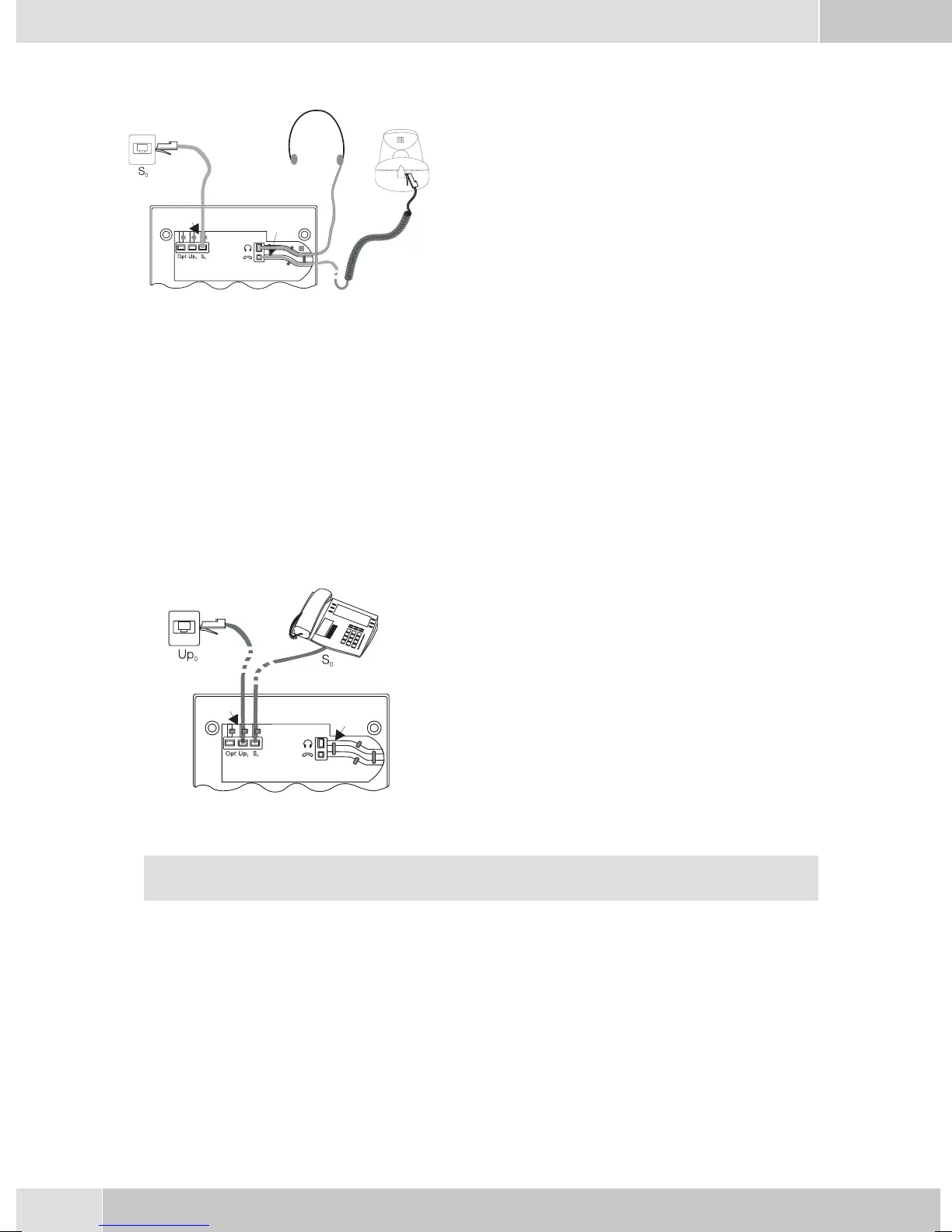

Conexão do fio do auscultador
Proceda à conexão do fio do auscultador (1) do mo
-
do descrito na imagem. Insira o fio do auscultador
na guia do fio (4) e fixe-o com os respectivos dispo
-
sitivos de fixação (5).
Conexão do cabo de ligação RDIS
Ligação S0 (CS400xt CS410)
Proceda à conexão do cabo de ligação RDIS (2) do modo descrito na imagem (conector fêmea S410). Tenha
ematenção que oconectorRDISdemaiordimensãodeveserinseridona tomada deligaçãoRDIS equeoco-
nector RDIS de menor dimensão deve ser inserido no conector fêmea RDIS do telefone. Insira o cabo de
ligação RDIS na guia do fio (4) e fixe-o com os respectivos dispositivos de fixação (5).
Ligação Up0 (CS410-U)
Proceda à conexão do cabo de ligação RDIS (2) do
modo descrito na imagem3 (conector fêmea S 410).
Tenha em atenção que o conector RDIS de maior
dimensão deve ser inserido na tomada de ligação
RDISe que o conector RDIS de menordimensão de-
ve ser inserido no conector fêmea RDIS do telefone.
Insira o cabo de ligação RDIS na guia do fio (4) e fi
-
xe-ocomosrespectivosdispositivosdefixação(5).
Ostelefones CS410 commódulos Up0/S0 e CS410-U não podem ser conectados através do conec
-
tor fêmea S0 (3) a uma ligação RDIS (p. ex. ligação interna RDIS da central automática).
Informações importantes para a ligação UP0
•
À tomada conectora S0 do telefone pode ser ligado um terminal RDIS com interface S0.
•
O comprimento do cabo entre o elmeg CS 410-Ue o terminal RDIS, conectado a jusante, é de no
máximo 10 metros.
•
As resistências de terminação não podem ser conectadas.
Português
6
2
3
1
4
5
Figura 2
1
2
3
4
4
4
5
5
6
6
7
Figura 3
