Anschließen der Hörerschnur

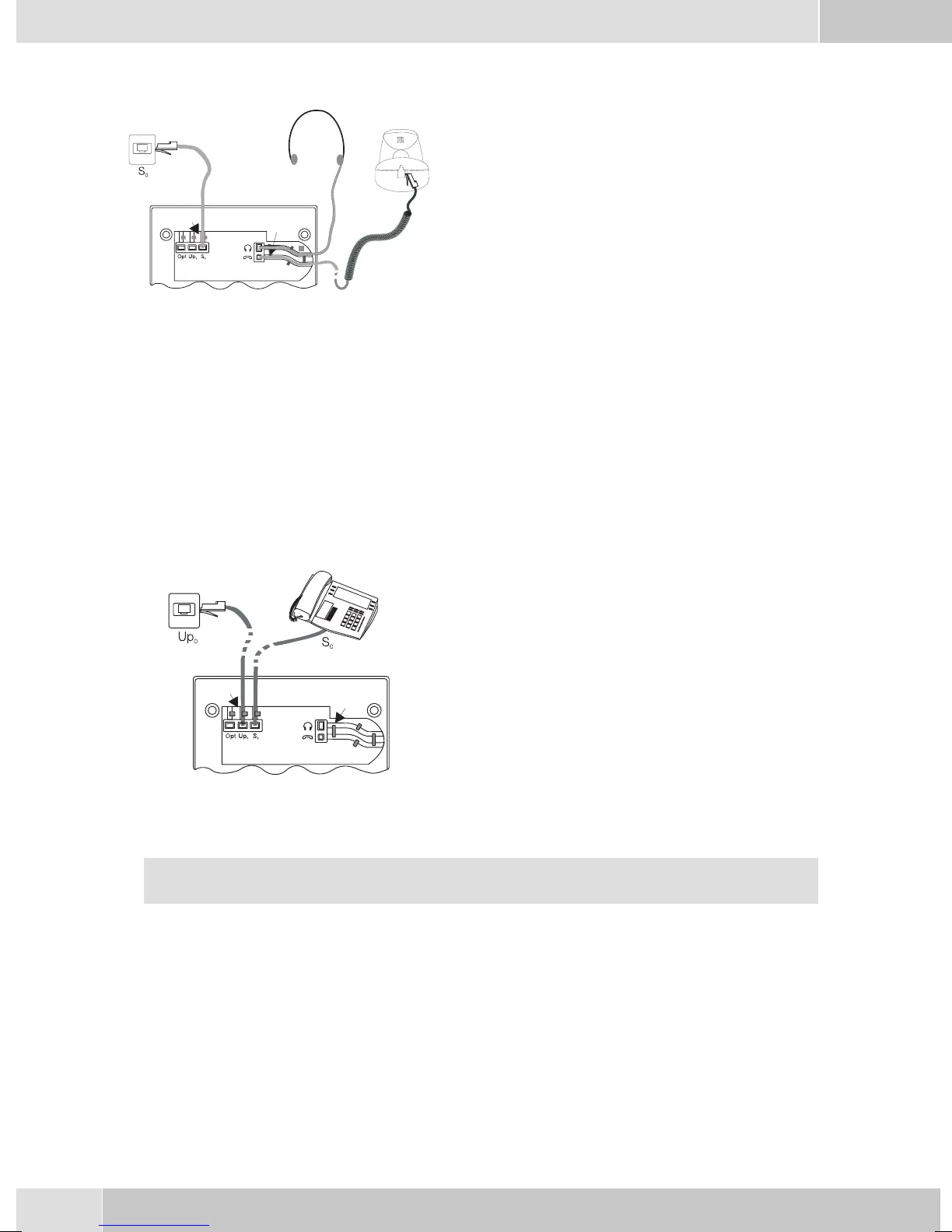

Schließen Sie die Hörerschnur (1) wie in Bild 4 ge
-
zeigt an. Legen Sie die Hörerschnur in die Schnur
-
führung (4) und klemmen Sie sie unter den Schnur
-
haltern (5) fest.
Anschließen der ISDN-Anschlussschnur
S0-Anschluss (CS410,CS400xt)
Schließen Sie die ISDN-Anschlussschnur (2) wie in Bild 4 gezeigt an (Buchse S0). Bitte beachten Sie, dass
der längere ISDN-Stecker in die ISDN-Anschlussdose und der kürzere ISDN-Stecker in die ISDN-Buchse
des Telefons gesteckt wird. Anschließend legen Sie die ISDN-Anschlussschnur in die Schnurführung (4)
und klemmen Sie sie unter den Schnurhaltern (5) fest.
Up0-Anschluss (CS410-U)
Schließen Sie die ISDN-Anschlussschnur (2) wie in
Bild 3 gezeigt an (Buchse Up0). Bitte beachten Sie,
dass der längere ISDN-Stecker in die ISDN-An-
schlussdose und der kürzere ISDN-Stecker in die
ISDN-Buchse des Telefons gesteckt wird. Anschlie-
ßend legen Sie die ISDN-Anschlussschnur in die
Schnurführung (4) und klemmen Sie sie unter den
Schnurhaltern (5) fest.
Die Telefone CS410 mit ModulsUp0/S0 und CS410-U dürfen nicht mehr über die S0-Buchse (3)
aneinenISDN-Anschluss(z.B.internerISDN-AnschlussderTK-Anlage)angeschlossenwerden.
Wichtige Hinweise für den UP0-Anschluss
•
An die S0-Buchse des Telefons lässt sich ein ISDN-Endgerät mit S0-Schnittstelle anschließen.
•
Die Leitungslänge zwischen dem elmeg CS 410-U und dem nachgeschalteten ISDN-Endgerät be
-
trägt max. 10 Meter.
•
Abschlusswiderstände dürfen nicht angeschaltet werden.
Deutsch
6
2
3
1
4
5
Bild 3
1
2
3
4
4
4
5
5
6
6
7
Bild 4
