elmeg CS410 - Page 50

Raccordement du téléphone (RNIS et cordon du combiné)
Afin de pouvoir utiliser votre téléphone, vous devez brancher les cordons de branchement pour la ligne de
téléphone et pour l’écouteur.
Raccordement du cordon du combiné
Raccordez le cordon (1)du combinécomme cela est
montré dans la figure .6 Placez le câble dans le canal
(4)prévuàceteffetetfixez-lesousles deux ergots de
maintien (5).
Raccordement du cordon RNIS
Raccordement au bus S0 (CS400xt CS410)

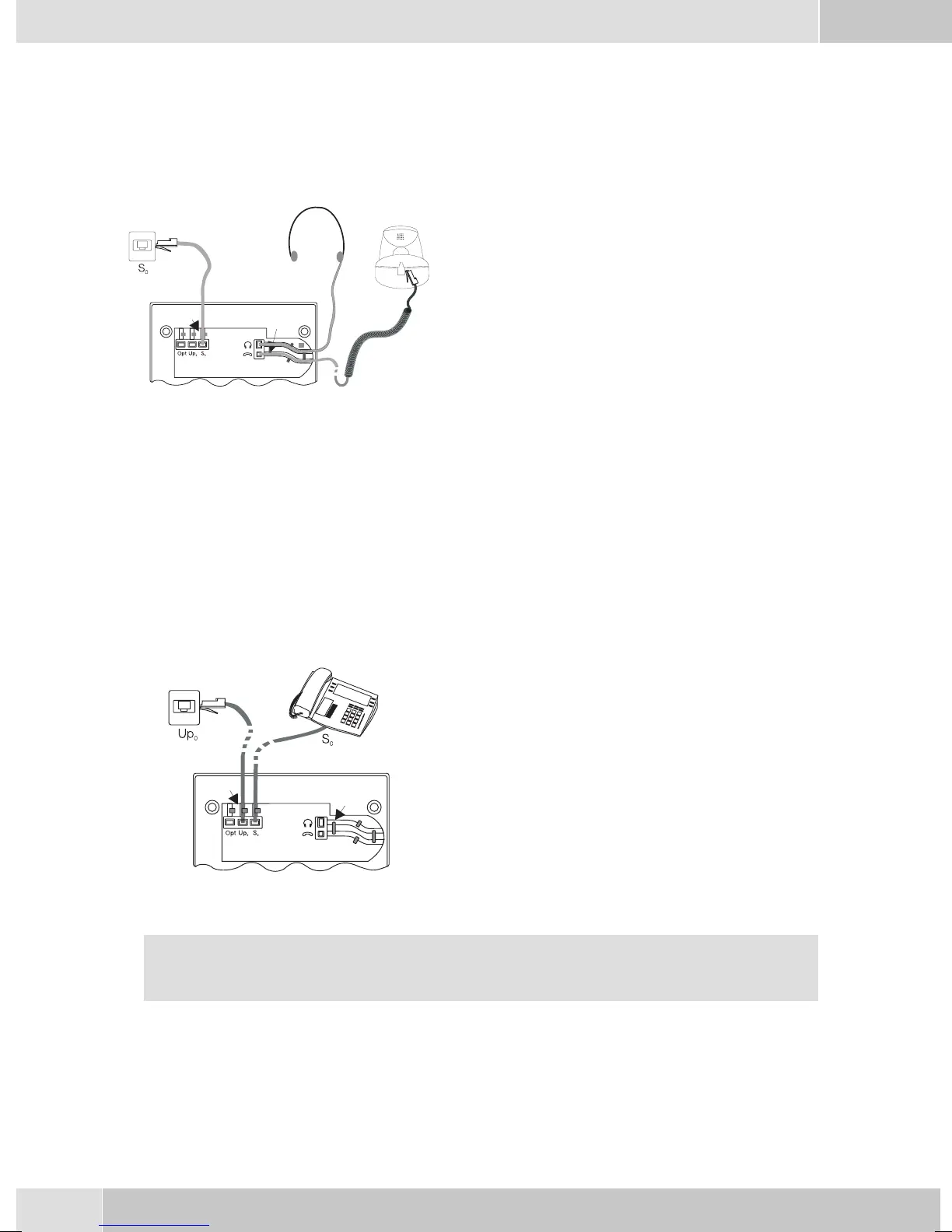

Raccordez le cordon RNIS (2) comme cela est montré dans la figure 3 (prise S0). Veuillez tenir compte du
fait que le connecteur RNIS le plus long est inséré dans la prise femelle RNIS et le connecteur RNIS le plus
court dans la prise femelle RNIS du téléphone. Ensuite, placez le cordon RNIS dans le canal (4) prévu à cet
effet, puis fixez-le sous les deux ergots de maintien (5).
Raccordement au bus Up0 (CS410-U)
Raccordez le cordon RNIS (2) comme cela est mon-
tré dans la la figure 3 (prise Up0). Veuillez tenir
compte du fait que le connecteur RNIS le plus long
estinsérédanslaprisefemelleRNIS etleconnecteur
RNIS le plus court dans la prise femelle RNIS du té
-
léphone. Ensuite, placez le cordon RNIS dans le ca
-
nal (4) prévu à cet effet, puis fixez-le sous les deux
ergots de maintien (5).
LestéléphonesCS410 avecunmoduleUp0/S0 et les CS410-U nepeuventplusêtreraccordés par la
prise S0 (3) à une connexion RNIS (par exemple à la connextion RNIS interne de
l’autocommutateur) .
Remarques importantes pour la connexion UP0
•
Il est possible de brancher un terminal RNIS équipé d’une interface S0 à la prise S0 du téléphone.
•
La longueur de la ligne entre l’elmeg CS 410-Uet le terminal RNIS commuté en aval doit s’élever à
maximum10 mètres.
•
Les résistances de terminaison ne doivent pas être commutées.
Français
6
1
2
3
4
4
4
5
5
6
6
7
Figure 2
2
3
1
4
5
Figure 3
