Collegamento del telefono (cavo di collegamento ISDN e cavo del microtelefono)
Per poter mettere in servizio il telefono devono essere connessi i cavi per il collegamento del telefono e del
microtelefono.
Collegamento del cavo del microtelefono

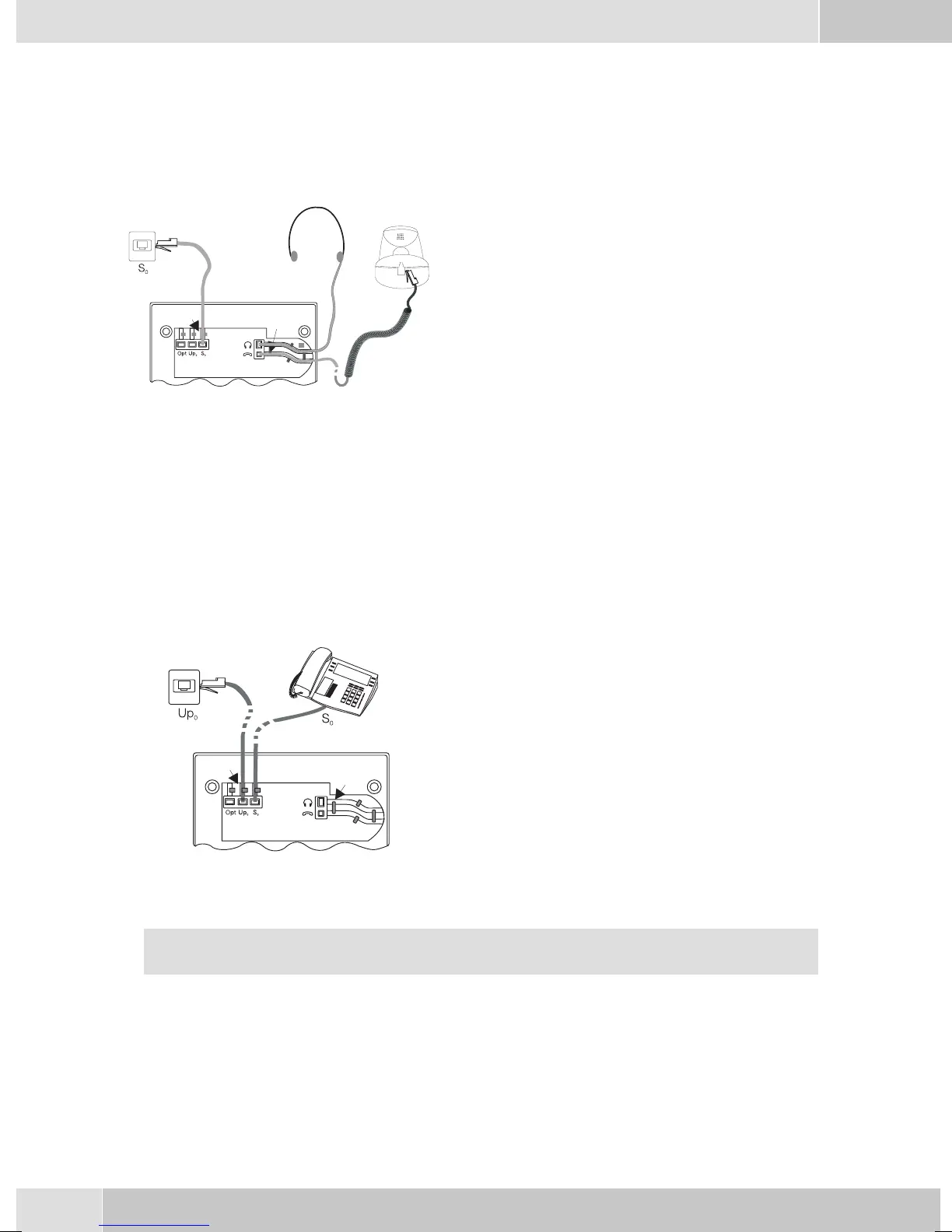

Collegare il cavo del microtelefono (1) come illu
-
strato nelle figura6. Inserire il cavo del microtelefo
-
no nella guida (4) e fissarlo sotto le due linguette di
fissaggio (5).
Collegamento del cavo ISDN
Porta S0 (CS400xt CS410)
Collegare il cavo ISDN (2) come illustrato nella figura 6 (presa S0). Il connettore più lungo va inserito nella
presa ISDN e quello più corto nella presa ISDN del telefono. Posare il cavo ISDN nell’incavo (4) e fissarlo
sotto le due linguette di fissaggio (5).
Interfaccia Up0 (CS410-U)
Collegareilcavo ISDN (2)come illustrato nellafigu-
ra 3 (presa Up0). Il connettore più lungo va inserito
nellapresa ISDN e quello più corto nella presa ISDN
del telefono. Posare il cavo ISDN nell’incavo (4) e
fissarlo sotto le due linguette di fissaggio (5).
I telefoni CS410 dotati dei moduli Up0/S0 e CS410-U non possono più essere collegati attraverso
la porta S0 (3) ad una porta ISDN (ad es. porta ISDN interna del PABX).
Informazioni importanti per l'interfaccia UP0
•
Alla presa S0 del telefono può essere collegato un dispositivo terminale ISDN con interfaccia S0.
•
La lunghezza della linea tra elmeg CS 410-Ued il dispositivo terminale ISDN collegato a valle deve
essere di max. 10 metri.
•
Le resistenze di terminazione non devono essere inserite.
Italiano
6
2
3
1
4
5
Figura 3
1
2
3
4
4
4
5
5
6
6
7
Figura 4
