Conectar el cordón del auricular
Conecte el cordón (1) del auricular como se indica
en la figura . Cóloque el cordón del auricular en la
ranura (4) y fíjelo debajo de los dos soportes (5) del
cordón.
Conectar el cordón RDSI
Conexión S0 (CS400xt CS410)
Conecte el cordón de conexión RDSI (2) como se indica en la figura (borne S0). Introduzca el clavija RDSI
más largo en la caja de contacto RDSI y el más corto en el casquillo RDSI del teléfono. A continuación, cólo-
que el cordón de conexión RDSI en la ranura (4) y fíjelo debajo de los dos soportes (5) del cordón.
Conexión Up0 (CS410-U)
Conecte el cordón de conexión RDSI (2) como se in-
dica en la figura 3 (borne Up0). Introduzca el clavija
RDSI más largo en la caja de contacto RDSI y el más
corto en el casquillo RDSI del teléfono. A continua-
ción, cóloque el cordón de conexión RDSI en la ra-
nura (4) y fíjelo debajo de los dos soportes (5) del
cordón.
Los teléfonos CS410 conmódulos Up0/S0 y CS410-U no deben volver a conectarse a través del en
-
chufe S0 (3) en una conexión RDSI (p. ej. conexión RDSI interna de la centralita).
Notas importantes para la conexión a una conexión UP0
•
En la toma S0 del teléfono se puede conectar un terminal RDSI con inteface S0.
•
La longitud de línea entre el elmeg CS 410-Uy el terminal RDSI conectado a continuación es de máx.
10 metros.
•
Los terminadores no pueden conectarse.
Español
6
2
3
1
4
5

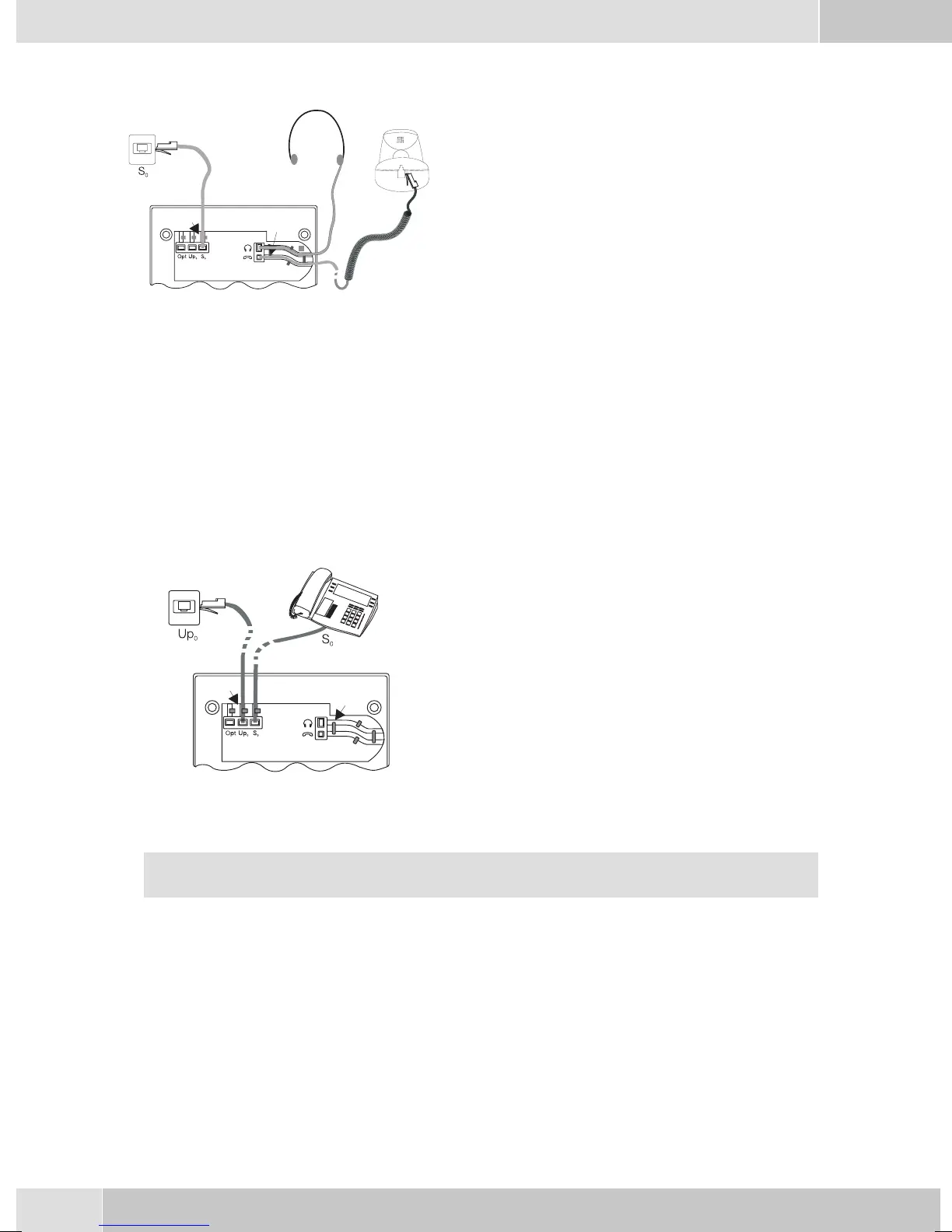

Figura 3
