EMAK OM63C/6,5M - Page 11

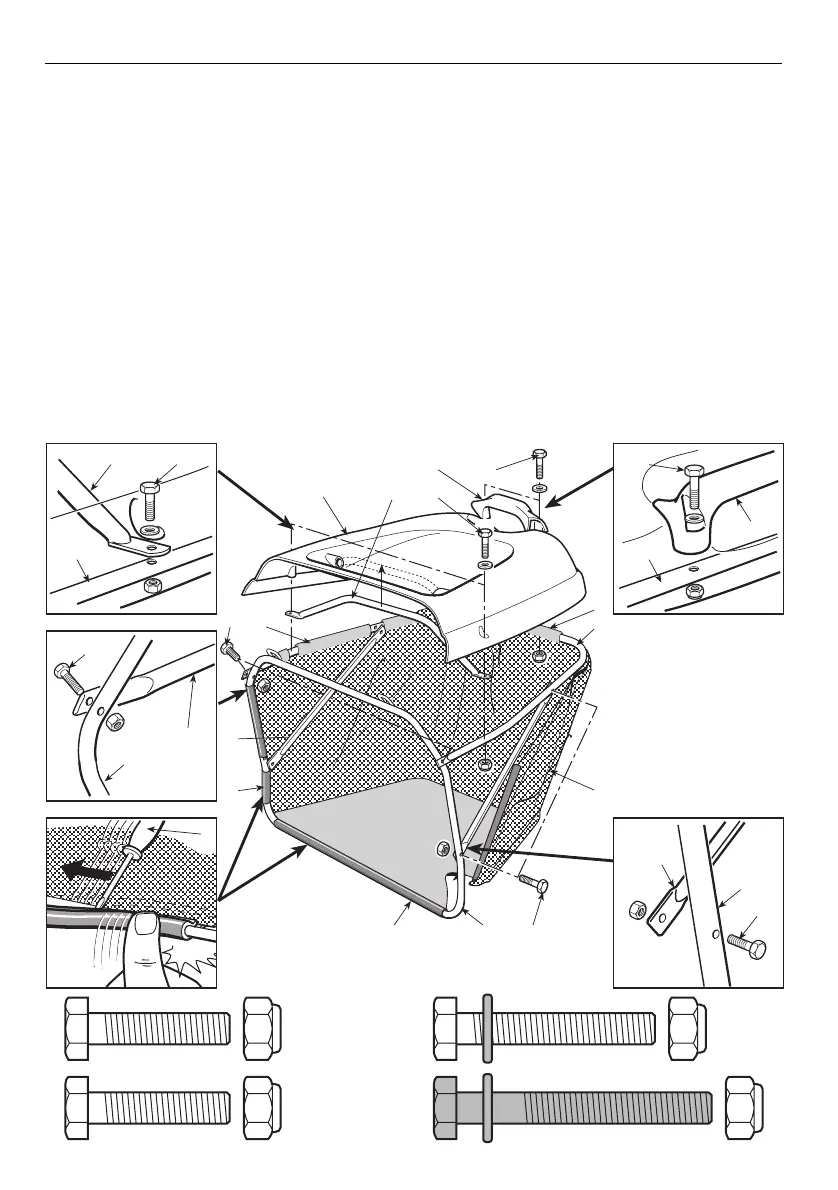

3.6 MONTAGGIO DEL SACCO
Identificare le viti da utilizzare aiutandosi con il disegno che le raffigura in dimen-
sione reale.
1. Infilare il telaio superiore (1) nelle asole superiori (2) dell’involucro in tela (3);
2. unire fra loro i due pezzi del telaio (1) e (4) tramite le viti (5) e montare i due
tiranti (6), fissandoli per mezzo delle viti (7);
3. agganciare tutti i profili in plastica (8) ai tubi del telaio anteriore (4) aiutandosi
con un cacciavite (9);
4. introdurre la maniglia (10) nei fori della copertura (11) e fissare il tutto al telaio
mediante le viti (12);
5. montare la maniglia posteriore (13) e fissarla con le viti (14).
IT 10 SBALLAGGIO E COMPLETAMENTO
7
5
1210
1
1
4
5
1
14
13
6
4
7
11
13 14
12
10
4
2
2
1
6
8
8
3
C
L
A
K
9
5 (x 2)
7 (x 4)
12 (x 2)
14 (x 2)
