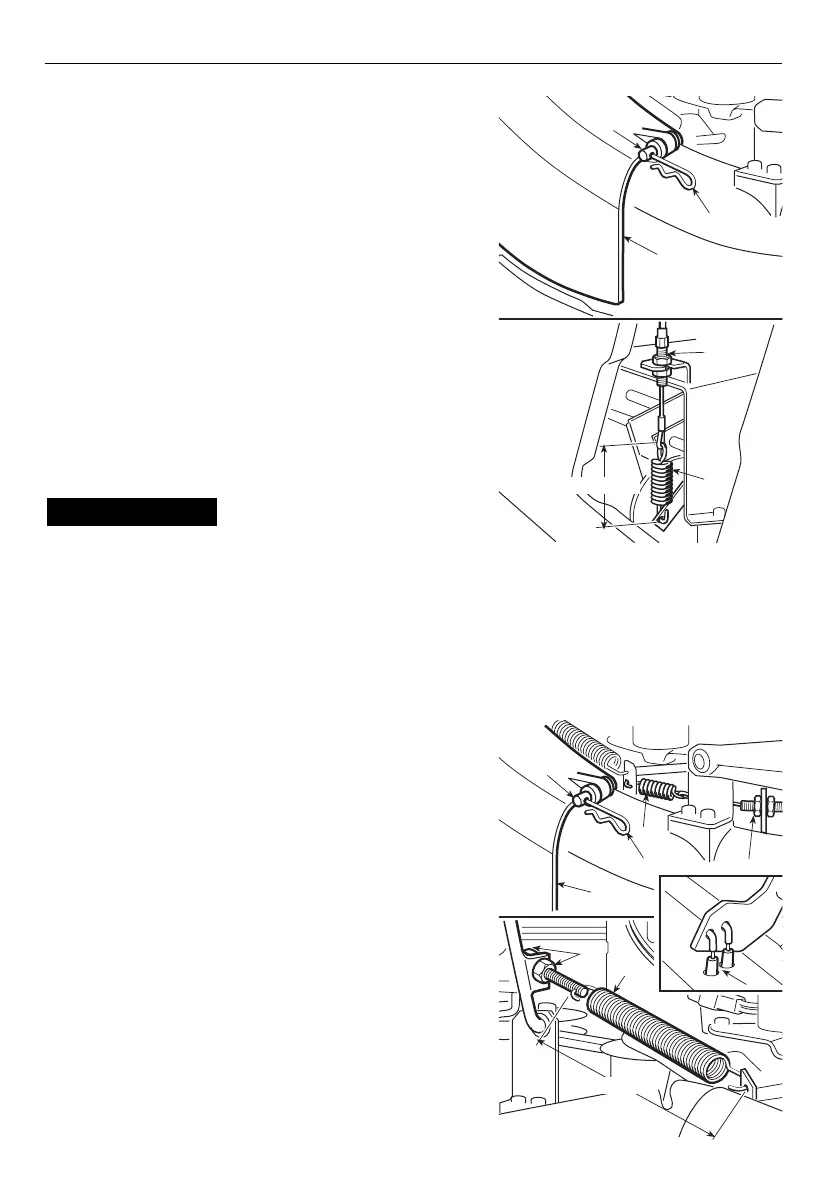

6.3.4 REGISTRAZIONE DEL FRENO
L’allungamento degli spazi di frenata, rende
necessaria la registrazione della molla del freno.
La registrazione deve avvenire con il freno di
stazionamento INSERITO.
1. Rimuovere il canale di espulsione (1), fissato
da un perno (2) con coppiglia (3):
2. attraverso la bocca di uscita posteriore, agire
sul registro (4) fino ad ottenere una lunghez-
za totale della molla (5) di 92 - 93 mm misu-
rata all’esterno degli occhielli;
3. rimontare il canale di espulsione (1) e ricollo-
care sempre la spina (2) e la coppiglia (3).
Se dopo questa regola-
zione non si ripristina il corretto funziona-
mento del freno, contattare immediatamente un Centro di Assistenza
Autorizzato. NON TENTARE ALTRI INTERVENTI SUL FRENO OLTRE A
QUELLO DESCRITTO.
6.3.5 R
EGISTRAZIONE DELLA TENSIONE DELLA CINGHIA DI TRAZIONE
Se la macchina presenta una insufficiente capa-
cità di avanzamento, occorre regolare la molla
del tenditore. La regolazione deve essere ese-
guita con il freno di stazionamento DISINSERI-
TO (accertandosi che la macchina non si
muova) e il piatto di taglio in posizione «3».
1. Rimuovere il canale di espulsione (1), fissato
da un perno (2) con coppiglia (3):
2. verificare che il cappuccio (4) del cavo di
innesto sia ben inserito nella sua sede;
3. agire sui dadi (5) fino ad ottenere una lun-
ghezza totale della molla (6) di 174 - 176
mm misurata all’esterno degli occhielli;
4. controllare la molla (7) del cavo di innesto
che non deve essere tesa ma nemmeno
troppo lasca, ma risultare sufficientemente
!
ATTENZIONE!
IT 32 MANUTENZIONE
