EMAK OM63C/6,5M - Page 87

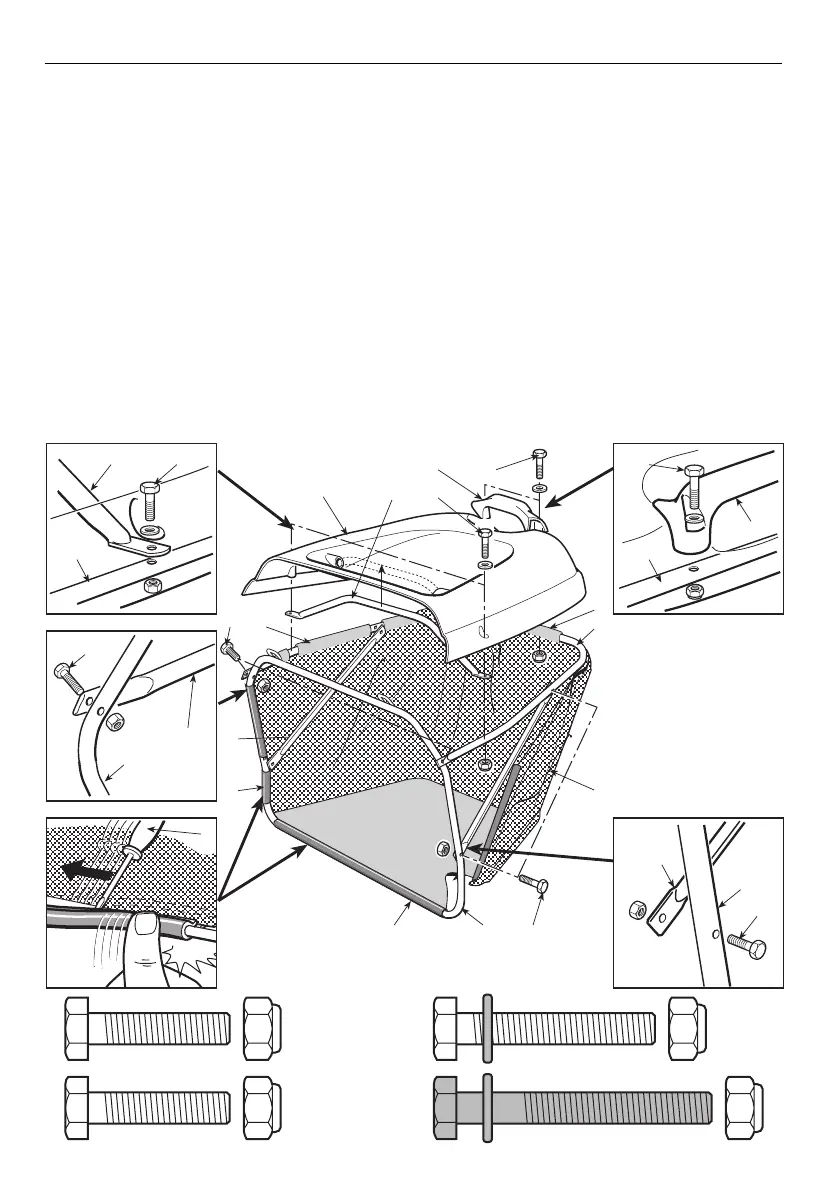

3.6 MONTAJE DE LA BOLSA DE RECOLECCION
Identificar los tornillos correspondientes utilizando el dibujo que representa su dimen-
sión real.
1. Insertar el bastidor superior (1) en los orificios superiores (2) de la bolsa de tela
(3);
2. juntar las dos piezas del bastidor (1) y (4) utilizando los tornillos (5) y montar los
dos tirantes (6) fijándolos por medio de los tornillos (7);
3. enganchar todos los perfiles de plástico (8) en los tubos del bastidor anterior (4)
con la ayuda de un destornillador (9);
4. introducir el asa (10) en los orificios de la cubierta (11) y fijar el conjunto al basti-
dor mediante los tornillos (12);
5. montar el asa posterior (13) y fijarla con los tornillos (14).
ES 10 DESEMBALAJE Y MONTAJE FINAL
7
5
1210
1
1
4
5
1
14
13
6
4
7
11
13 14
12
10
4
2
2
1
6
8
8
3
C
L
A
K
9
5 (x 2)
7 (x 4)
12 (x 2)
14 (x 2)
