MAINBOARD

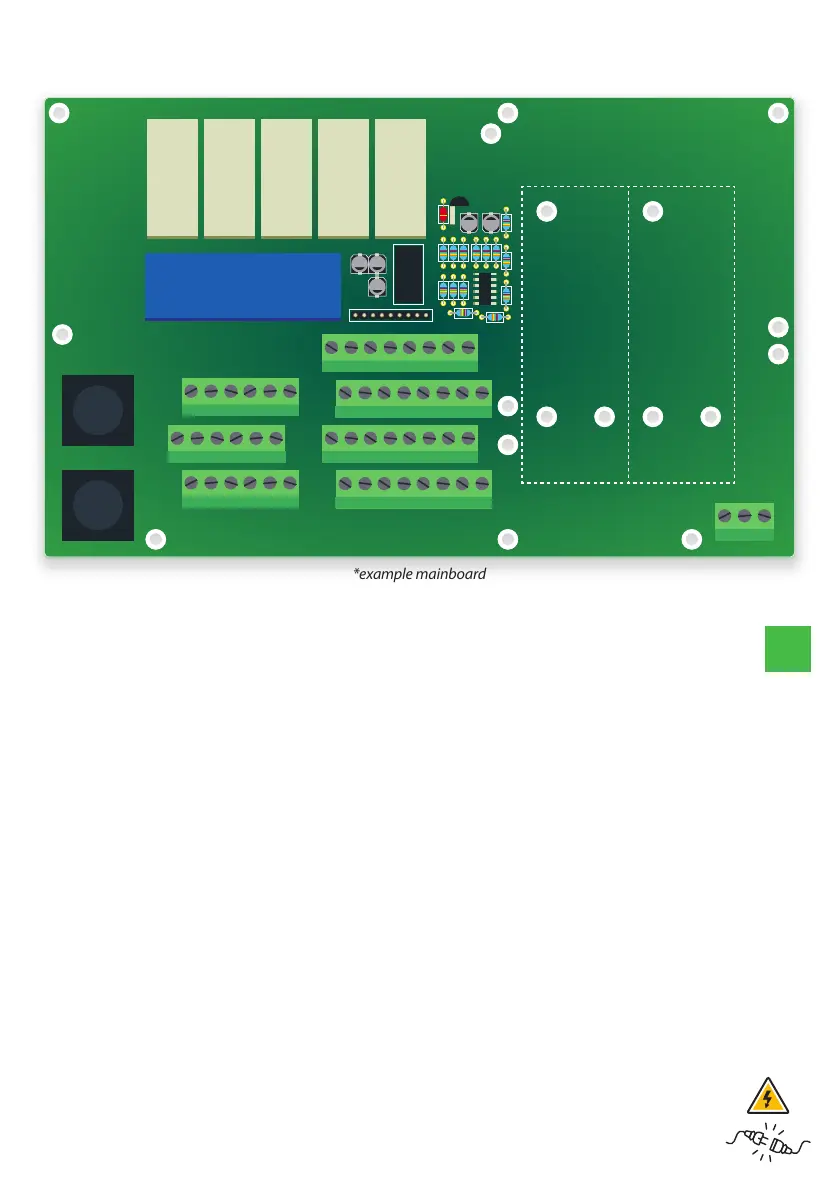

*example mainboard
31(-) - 30(+): Uscita mA1 in corrente per pH
31(-) - 32(+): Uscita mA2 in corrente per cloro
34(-) - 33(+): Uscita mA3 non disponibile
34(-) - 35(+): Uscita mA4 in corrente per temperatura
M
ax carico resistivo: 500 Ohm
Uscite mA Attive – Non connettere alcun voltaggio
esterno - Tensione driver senza carico: 15V
Uscite presenti solo versione mA
}
A: Fusibile generale (6A T)
B: Fusibile strumento (3.15A T)
L(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 50/60 Hz
1(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 1 Uscita “CH1 PH RELAY”. Per “ON/OFF” o “PWM”.
2(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 2 Uscita “CH2 CL2 RELAY”. Per “ON/OFF” o “PWM”.
3(Fase) - E(Terra) - N(Neutro) : Uscita 85÷264VAC allarme
4(Fase) - E(Terra) - N(Neutro) : Uscita 85÷264VAC occulante (sempre “on” tranne StandBy e Allarme di Flusso)
22(-) - 23(+): Uscita “CH1 PH PULSE 2” (con fotoaccoppiatore). Uscita impulsiva.
24(-) - 25(+): Uscita “CH2 CL2 PULSE” (con fotoaccoppiatore). Uscita impulsiva.
26(-) - 27(+): Uscita “CH1 PH PULSE 1” (con fotoaccoppiatore). Uscita impulsiva.
21(GND) - 28(+RS485) - 29(-RS485): RS485
14(+ Marrone) - 15(Nero) - 16 e 17(-Blu): Sensore di prossimità mod. “SEPR” oppure
14 - 15 (Contatto NPED) - 16 e 17 (insieme)
36(+) - 37(-): Ingresso Contatore Lancia Impulsi (max frequenza ingresso 500Hz) (solo per modello PLUS)
11(-) - 10(+): Contatto Standby
11(-) - 12(+): Contatto Allarme / livello Cloro
19(-) - 18(+): Contatto Allarme / livello 1 pH
19(-) - 20(+): Contatto Allarme / livello 2 pH
6(Verde) - 7(Marrone) - 8(Bianco) - 9(Giallo): Sonda di temperatura PT100
