A: Fusibile generale (6A T)
B: Fusibile strumento (3.15A T)
L(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 50/60 Hz
1(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 2 Uscita “CL RELAY 2”. Per “ON/OFF” o “PWM”.
2(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 1 Uscita “CL RELAY”. Per “ON/OFF” o “PWM”.
3(Fase) - E(Terra) - N(Neutro) : 85÷264VAC Uscita allarme
4(Fase) - E(Terra) - N(Neutro): 85÷264VAC Uscita “SELF CLEAN” (MAX 5A)
5(Fase) - E(Terra) - N(Neutro): 85÷264VAC Uscita “CIRCULATOR PUMP” (MAX 5A)
6(Verde) - 7(Marrone) - 8(Bianco) - 9(Giallo): Sonda di temperatura PT100
11(-) - 10(+): Contatto Standby
11(-) - 12(+): Contatto Allarme / Livello Cloro
19(-) - 18(+): Livello 2 Cloro
14(+Marrone) - 15(Nero) - 16 e 17 (-Blu): Sensore di prossimità mod. “SEPR” oppure
14 - 15: Contatto NPED - 16 e 17 (insieme)
28(+RS485) - 29(-RS485): RS485 (no MODBUS)
36(+) ; 37(-): Ingresso Contatore Lancia Impulsi WM (max frequenza in ingresso 500Hz)
24(-) - 25(+): Uscita “Cl Pulse”con fotoaccoppiatore. Per pompe dosatrici serie “IS” , “MF” , “PLUS”
26(-) - 27(+): Uscita “Cl Pulse 2”con fotoaccoppiatore. Per pompe dosatrici serie “IS” , “MF” , “PLUS”
solo modello plus

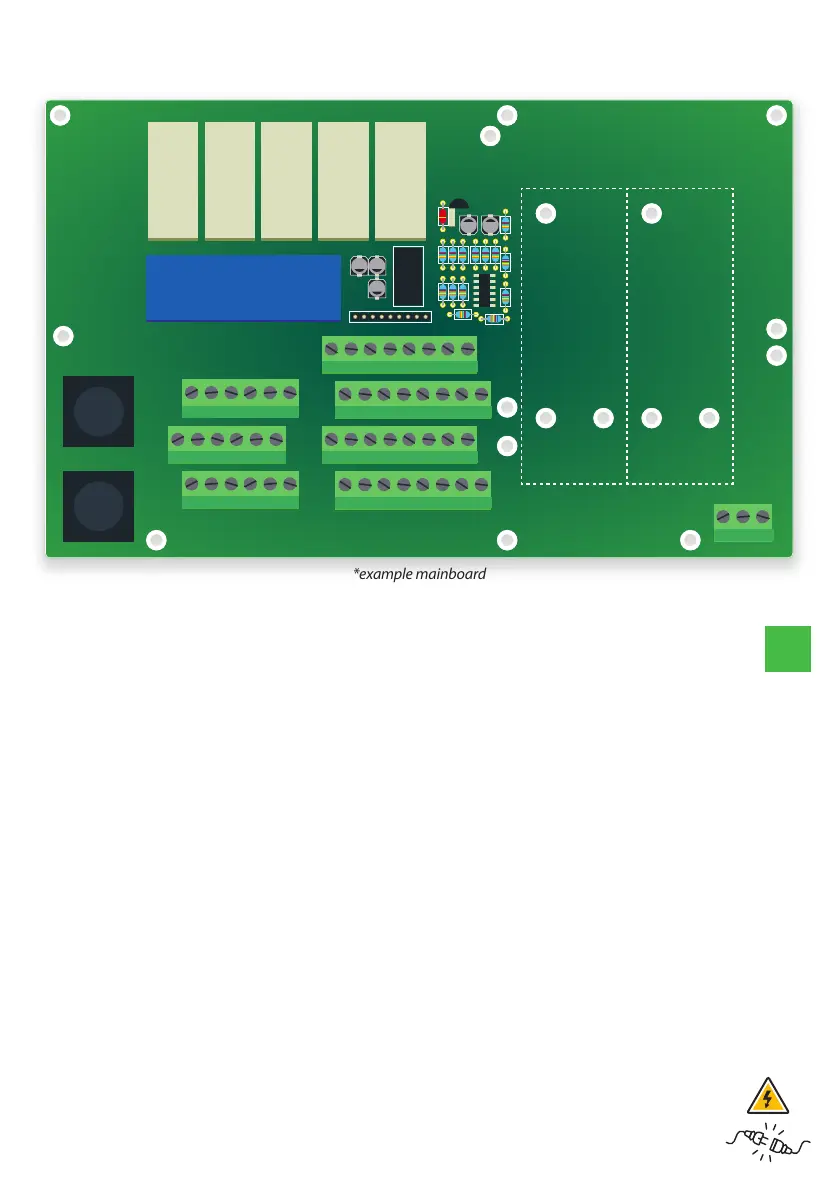

MAINBOARD
*example mainboard
31(-) - 30(+): Uscita mA in corrente per PID
31(-) - 32(+): Uscita mA in corrente per cloro
34(-) - 35(+): Uscita mA in corrente per temperatura
}
IT
C D E
N NN NN N
E EE EE E
L 31 42 5
30 3331 34 3632 35 37
22 2523 26 2824 27 29
14 1715 18 2016 19 21
6 97 10 128 11 13
A
B
Cl
Max carico resistivo: 500 Ohm
Uscite mA Attive
Non connettere alcun voltaggio esterno
Tensione driver senza carico: 15V
Uscite presenti solo versione mA
