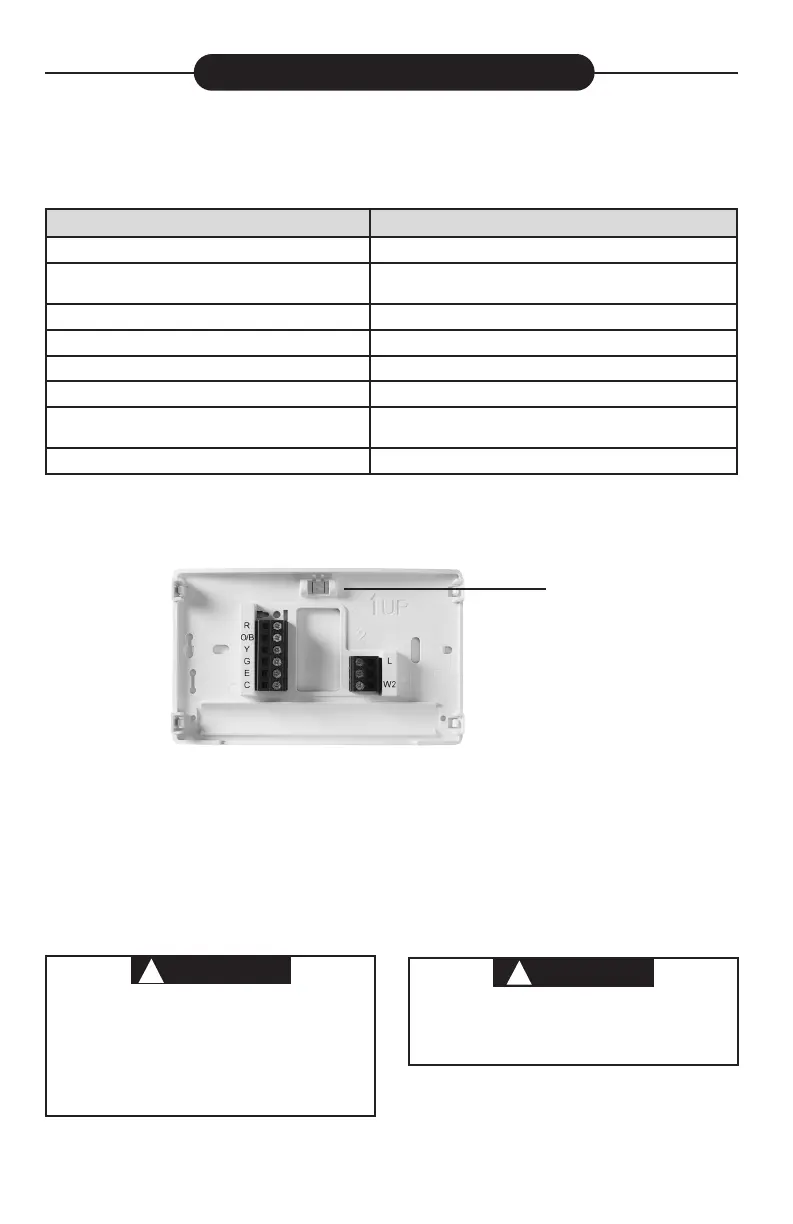

Terminal Designations Terminal Function
R
Power (24V)
O/B
Changeover Terminal-Energized in Cool (O) or Heat (B)
for Heat Pump or Damper Systems
Y
Heat and Cool Mode 1st Stage Compressor
G Fan Relay
E* Auxiliary only Heat Mode (Emergency Heat)
C
Common wire for 24V (optional with batteries)
L
Heat Pump malfunction / Diagnostic terminal
(input signal requires common)
W2* Heat Mode – 2nd stage
*Cut W2/E jumper when separate heat sources are used for W2 and E.
IMPORTANT: For Dual Fuel Heat Pump applications, be sure to turn on the Duel Fuel Logic option
(found in the Installer’s Menu)
WIRING
Refer to equipment manufacturer’s instructions for specic system wiring information. After
wiring, see INSTALLER MENU for proper thermostat conguration. Wiring table shown are
for typical systems and describe the thermostat terminal functions.
THERMOSTAT INSTALLATION
Precautions
• Do not exceed the specication ratings.
• All wiring must conform to local and national electrical codes and ordinances.
• This control is a precision instrument, and should be handled carefully. Rough handing or
distorting components could cause the control to malfunction.
Do not use on circuits exceeding specied voltage.
Higher voltage will damage control and could
cause shock or re hazard.
Do not short out terminals on gas valve or primary
control to test. Short or incorrect wiring will burn
out thermostat and could cause personal injury
and/or property damage.
To prevent electrical shock and/or equipment
damage, disconnect electrical power to system,
at main fuse or circuit breaker box,until
installation is complete.
Leveling Thermostat
Leveling is for appearance only and
will not aect thermostat operation.
2
Désignation de la borne Fonction de la borne
R
Alimentation (24 V)
O/B
Borne de permutation; énergisée en mode climatisation (O)
ou chauage (B) pour la thermopompe ou les systèmes avec
registres
Y Compresseur 1
er
étage, mode chauage et climatisation
G Relais du ventilateur
E* Mode chauage auxiliaire seulement (chauage d’urgence)
C
Fil commun pour 24 V (facultatif avec piles)
L
Borne de diagnostic/défectuosité de la thermopompe
(le signal d’entrée exige un l commun)
W2* Mode chauage – 2
e
étage
*Couper le cavalier W2/E si des sources de chauage séparées sont utilisées pour W2 et E.
IMPORTANT : Pour des applications à thermompompe bi-carburant, assurez-vous d’activer l’option Programme bi-carburant
(voir le menu de l’installateur).
CÂBLAGE
Consultez le mode d’emploi du fabricant de l’appareil pour les informations spéciques au câblage
du système. Après le câblage, consultez la section MENU DE L’INSTALLATEUR pour congurer
correctement le thermostat. Les schémas de câblage illustrés correspondent aux systèmes typiques,
et ils décrivent les fonctions des bornes du thermostat.
INSTALLATION DU THERMOSTAT
Précautions
• Ne dépassez pas les spécications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l’électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation
brusque ou la déformation des composantes peut causer la défaillance du contrôleur.
WARNING
!
N’utilisez pas cet appareil sur des circuits dont la tension
est supérieure à celle indiquée. Une tension plus élevée
endommagera la commande et pourrait présenter un
risque de choc électrique ou d’incendie.
Ne court-circuitez pas les bornes sur la vanne à gaz ou
la commande principale. Un câblage court-circuité ou
incorrect grillera le thermostat et pourrait causer des
blessures ou des dommages à la propriété.
MISE EN GARDE
!
Pour prévenir les chocs électriques et les dommages
à l’équipement, coupez l’alimentation électrique du
système dans la boîte principale de disjoncteurs jusqu’à
ce que l’installation soit terminée.
Mise de niveau du thermostat
La mise de niveau du thermostat n’est
qu’à des ns esthétiques et n’aectera
pas son fonctionnement.
