INSTALACIÓN
RETIRE EL TERMOSTATO VIEJO
1. Apague la electricidaden la caja de fusibles principal hasta
que haya nalizado la instalación. Asegúrese de que la
alimentación eléctrica esté desconectada.
2. Retire la cubierta delantera del termostato viejo. Con los
cables aún conectados, retire la placa de la pared. Si el
termostato viejo tiene una placa de montaje sobre pared,
retire el termostato y la placa juntos.
3. Identifique cada uno de los cables conectados al
termostato viejo usando las etiquetas incluidas con el
nuevo termostato.
4. Desconecte los cables del termostato viejo de a uno a la vez.
NO DEJE QUE LOS CABLES VUELVAN A INTRODUCIRSE
EN LA PARED.
5. Instale el termostato nuevo siguiendo el procedimiento
indicado a continuación.
¡ATENCIÓN!
Este producto no contiene mercurio. No obstante, puede
reemplazar un producto que sí contiene mercurio.
No abra las celdas de mercurio. En el caso de que una celda
se dañe, no toque el mercurio derramado. Usando un par de
guantes no absorbentes, recoja el mercurio derramado y viértalo
en un recipiente que pueda sellarse. Si se daña una celda, debe
desecharse la unidad.
El mercurio no debe desecharse con los residuos domésticos.
Para desechar la unidad que será reemplazada por este equipo,
colóquela en un recipiente adecuado. Consulte en www.white-
rodgers.com dónde enviar los productos que contienen mercurio.
FIJE LA BASE DEL TERMOSTATO A
LA PARED
1. Retireelmaterialdeembalajedeltermostato.Tiresuavemente
de la cubierta para separarla de la base. Si fuerza o hace
palanca sobre el termostato dañará la unidad.
2. Coloque la base sobre el orificio de la pared y marque las
ubicaciones de los orificios de montaje usando la base como
plantilla(veagura1).
3. Muevalabaseaunlado.Perforelosoriciosdemontaje.
4. Empuje los cables a través de la abertura en la base del
termostato.
5. Fijelabasea laparedsinajustarlademasiado,usandodos
tornillos de montaje. Coloque un nivel contra la parte inferior
de la base, ajústela hasta que quede bien niveladay luego
aprietelostornillos.(Estoesporrazonesestéticassolamente
ynoafectaráelfuncionamientodeltermostato.)Siutilizalos
orificios de montaje existentes, o si los orificios perforados son
demasiado grandes y no le permiten ajustar bien la base, use
anclajes plásticos para fijar la subbase.
6. Conecte los cables al bloque de terminales sobre la base
consultando el esquema de conexiones correspondiente
(vealasguras2a4).
7. Empuje el cable que sobresale hacia el interior de la pared
ytapeeloricio con unmaterial ignífugo (como aislamiento
debradevidrio)paraevitarquelascorrientesdeaireafecten
el funcionamiento del termostato.
INTERRUPTOR DE SELECCIÓN DE
TERMINAL O/B
ElinterruptorO/Bdeestetermostatovieneajustadodefábricaen
laposición“O”.Estaopciónadmitelamayoríadelasaplicaciones
de bomba de calor, que requieren que el relé de conmutación esté
energizado en COOL. Si el termostato que está cambiando o la
bomba de calor que está instalando con este termostato requiere
unaterminal“B”,paraenergizarelrelédeconmutaciónenHEAT,
elinterruptorO/Bdebecolocarseenlaposición“B”.
Orificios
de montaje
Orificios
de montaje
Abertura
para cables
Interruptor
de gas/eléctrico
Puerta del
compartimiento de pilas
Interruptor
O/B

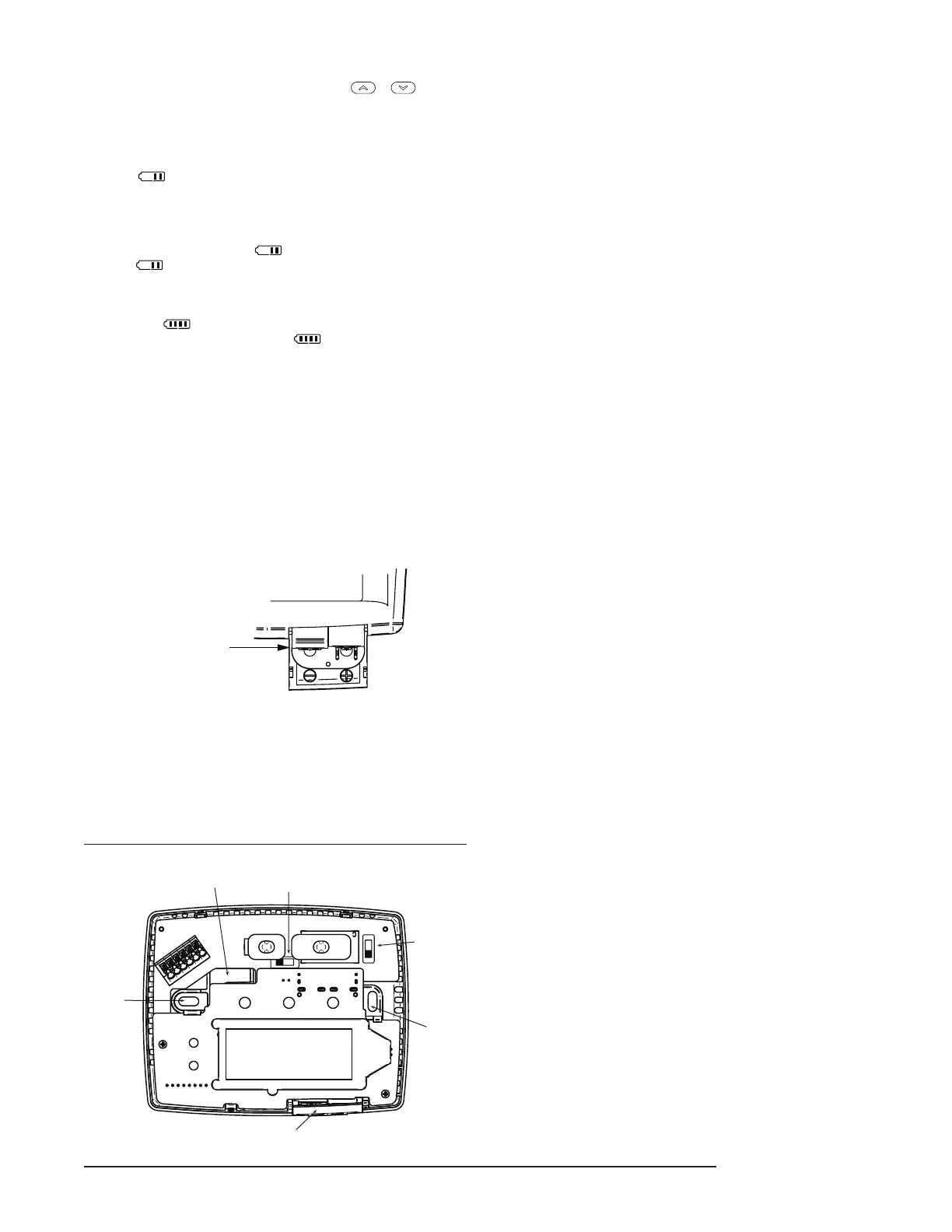

Figura 1 – Base del termostato
INTERRUPTOR GAS/ELEC
Sisusistema es una bomba de calor,elinterruptor GAS/ELEC
debe colocarse en ELEC (veala gura 1). Si su sistema es de
unasolaetapa,el interruptordebecolocarseen GAS.El ajuste
del interruptor debe coincidir con la configuración del sistema
seleccionadaenelmenúdeconguración.
UBICACIÓN DE LAS PILAS
Eltermostatoincluyedospilasalcalinas“AA”instaladasconuna
bandadeuniónparaevitarquesedescarguen.Antesdeusarel
termostato, abra la puerta del compartimiento de las pilas y retire
la banda de unión. Para abrirla, tire de la puerta como muestra
laecha ylevántela. Lasdospilas“AA”permitiránactivartodas
las funciones o mantener la hora y mostrar de forma permanente
la temperatura durante una pérdida de alimentación CA. Para
cambiar las pilas, tire de la puerta del compartimiento como
muestralaechaylevántela.Coloquelaspilassegúnlapolaridad
indicada dentro de la puerta del compartimiento. Para cerrar la
puerta del compartimiento de las pilas, gírela hacia abajo mientras
tira en el sentido indicado por la flecha. Cuando esté totalmente
abajo, enganche la puerta en su lugar.
EltermostatopuedefuncionarconlaalimentaciónCAdelsistema
o con pilas. Si el símbolo
aparece, significa que el termostato
está funcionando con pilas. Si el símbolo
no aparece
significa que el termostato está funcionando con la alimentación
del sistema y, además, cuenta con alimentación auxiliar
opcional con pilas. Cuando la carga de las pilas se encuentra
aproximadamente en la mitad, aparecerá el símbolo
. Cuando
aparezca el mensaje “Change
”(Cambiar),instaledospilas
alcalinas “AA” nuevas inmediatamente. Para obtener resultados
óptimos, use pilas alcalinas nuevas de alguna marca líder como
Duracell
®
o Energizer
®
. Recomendamos cambiar las pilas cada
2 años. Si la vivienda va a estar desocupada durante un tiempo
prolongado(másde3meses)yapareceelsímbolo
, las pilas
deben cambiarse antes de partir. Cuando a las pilas les quedan
menosdedosmesesdevidaútil,latemperaturadereferenciase
compensaráen10grados(10gradosmenosenelmodoHeaty10
gradosmásenelmodoCool).Siseproduceestacompensación,
puede reajustarse la temperatura de referencia normal con los
botones
o . Si no se cambian las pilas, tendrá lugar otra
compensación dentro de los dos días. Para cambiar las pilas,
coloqueelsistemaenOFF.
