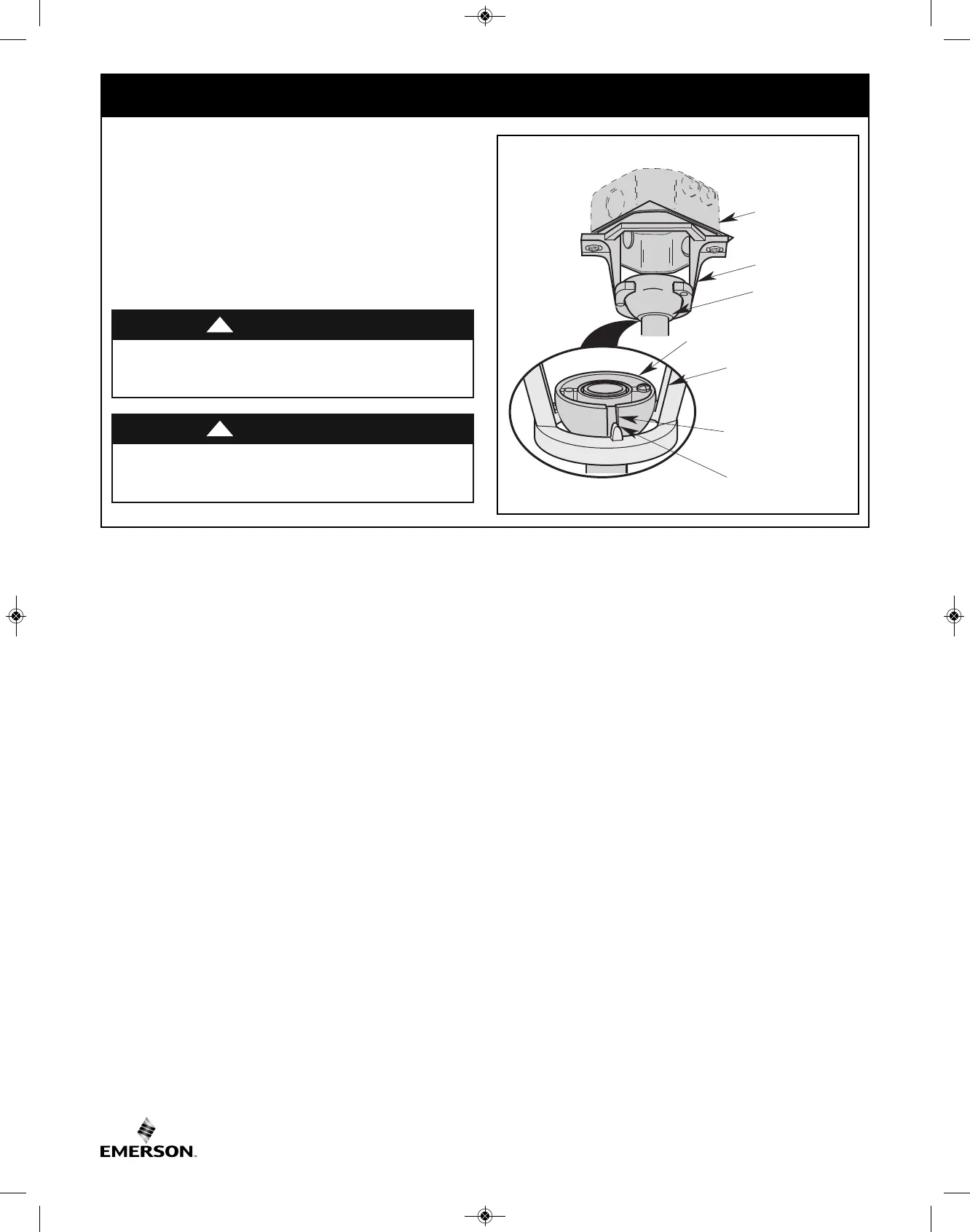

Figura 15
4.2
Levante cuidadosamente el ventilador y asiente el ensamblaje
d
e esfera de suspensión/varilla descendente en el interior del
soporte de suspensión que se acaba de acoplar a la caja de
tomacorriente (Figura 15). Asegúrese de que la ranura ubicada
en la esfera esté alineada con la lengüeta antirrotación ubicada
en el soporte de suspensión (Figura 15).
NOTA: LOS CABLES DE SUMINISTRO Y LOS CABLES DEL VENTILADOR
SE HAN OMITIDO PARA MAYOR CLARIDAD.
RANURA DE LA ESFERA
DE SUSPENSIÓN
CAJA DE
TOMACORRIENTE
SOPORTE DE
SUSPENSIÓN
S
O
P
O
R
T
E
D
E
S
U
S
P
E
N
S
IÓ
N
LENGÜETA ANTIRROTACIÓN
ENSAMBLAJE
DE ESFERA DE
SUSPENSIÓN/VARILLA
DESCENDENTE
VARILLA DESCENDENTE
Para evitar posibles incendios o descargas eléctricas, no
aplaste los cables entre el ensamblaje de esfera de
suspensión/varilla descendente y el soporte de suspensión.
ADVERTENCIA
!
Si no se asienta la lengüeta antirrotación en la ranura, se
podrían causar daños a los cables eléctricos y posibles
descargas eléctricas o peligro de incendio.
ADVERTENCIA
!
