Emerson BUILDER Series User Manual

38
No. de modelo : 52-ANT
5.Cómo colgar su ventilador de techo (continuación)
F
AN MOTOR
BLACK WIRE
SUPPLY
BLACK
(HOT)
F
AN MOTOR
BLUE WIRE
LISTED WIRE
CONNECTOR

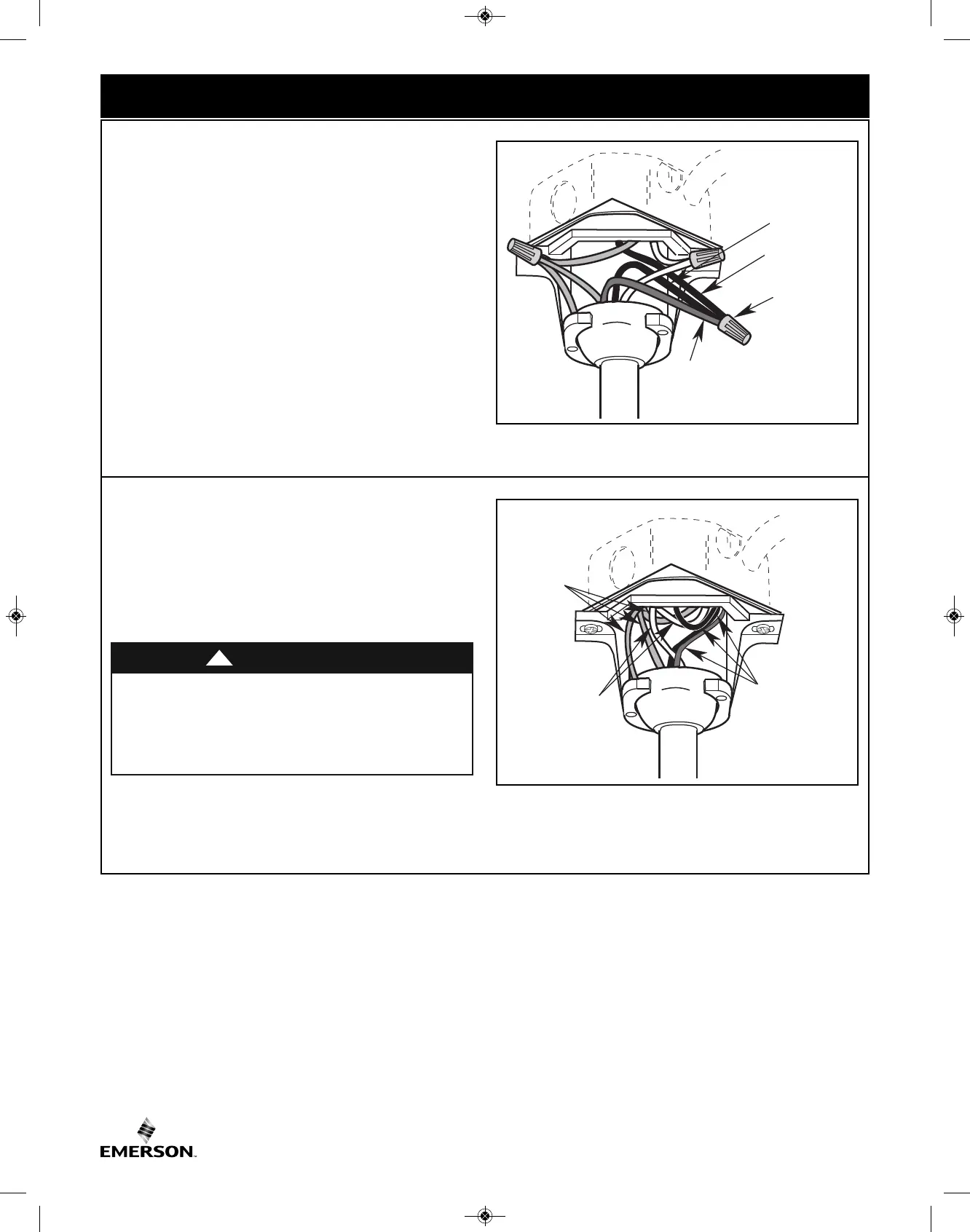

Figura 18
5.3
C
onecte de manera segura el cable negro y los cables azules del
motor del ventilador al cable negro de suministro (con corriente)
utilizando el conector de cables suministrado (Figura 18).
BLACK &
BLUE WIRES
WHITE WIRES
GREEN
WIRES
Figura 19
5.4
Después de que se hayan hecho las conexiones, gire los cables
de conexión hacia arriba y empújelos cuidadosamente hacia el
interior de la caja de tomacorriente, con los cables de conexión
verde y blanco en un lado de la caja de tomacorriente y los
cables de conexión negro y azul en el otro lado de dicha caja
(Figura 19).
CABLE NEGRO
DEL MOTOR DEL
VENTILADOR
CABLE AZUL DEL
MOTOR DEL
VENTILADOR
CABLES
VERDES
CABLES
BLANCOS
CABLES DE COLOR
NEGRO Y DE
COLOR AZUL
CABLE NEGRO
DE SUMINISTRO
(CON CORRIENTE)
CONECTOR DE
CABLES LISTADO
Asegúrese de que todas las conexiones estén apretadas,
incluyendo la conexión a tierra, y que no haya cable pelado
visible en los conectores de cables, excepto el cable de
conexión a tierra. No utilice el ventilador hasta que las paletas
estén colocadas. Si lo hace, el resultado podría ser ruido y
daños al ventilador.
ADVERTENCIA
!
BP7312-4 CF700.qxp_ BP7312 2/27/15 5:14 PM Page 38
