54
Modèle U.L. N° : 52-ANT
D
OWNROD
CLEVIS
PIN
HAIRPIN
CLIP
MOTOR
COUPLING
HAIRPIN
C
LIP
CLEVIS
P
IN
LOOSEN
SETSCREWS (2)

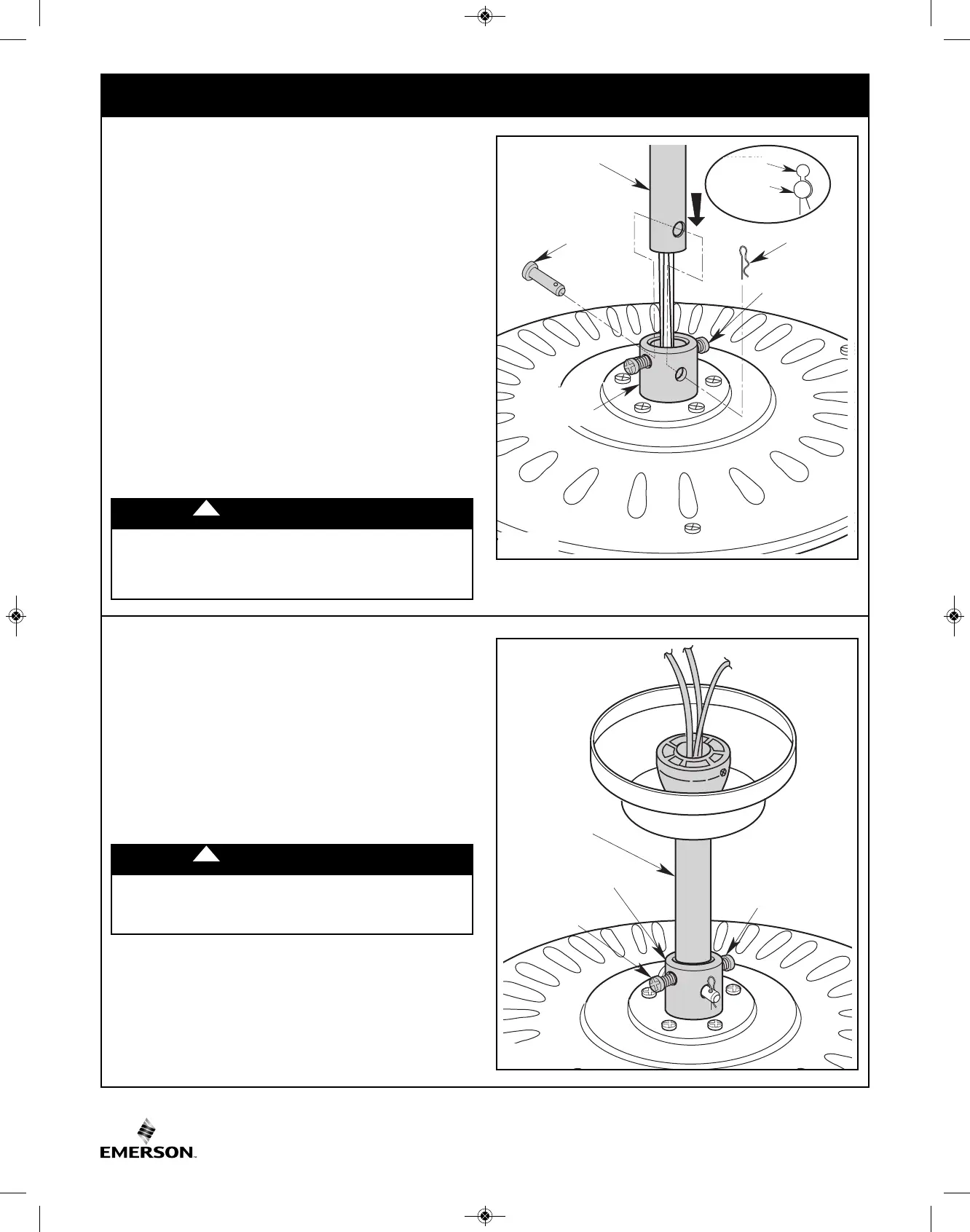

Figure 3
3. Assemblage du ventilateur de plafond (suite)
3.4
D
esserrez les deux vis de pression dans le dispositif de couplage
du moteur.
Placez l’ensemble de tige descendante/rotule de la tige de sus -
p
ension de 4,5 po dans le dispositif de couplage du moteur, en
alignant les trous de l’axe à épaulement dans la tige descen dante
sur les trous du dispositif de couplage du moteur (Figure 3).
L
’axe à épaulement doit passer à travers les trous du coupleur de
moteur et les trous de la tige de suspension descendante.
Poussez la branche droite de la pince de retenue à travers le trou
situé à proximité du bout de la pince de retenue jusqu’à ce que la
partie recourbée de la pince de retenue s’enclenche autour de
l’axe à épaulement.
La pince de retenue doit être installée de façon appropriée pour
empêcher l’axe à épaulement de tourner dans le vide
Tirez sur la rotule de la tige de suspension pour confirmer que
l’axe à épaulement est instalcorrectement.
RETIGHTEN
SETSCREW
MOTOR COUPLING
RETIGHTEN
SETSCREW
DOWNROD
3.5
Tout en tirant la rotule de la tige de suspension vers le haut,
resserrez les deux vis de pression (qui avaient été desserrées
précédemment) dans le dispositif de couplage du moteur afin
de sécuriser l’ensemble de tige descendante/rotule de la tige
de suspension de 4,5 po en place (Figure 4).
REMARQUE : Les vis de pression doivent être installées de
façon appropriée, comme décrit ci-dessus, au risque de voir le
ventilateur osciller latéralement.
Figure 4
Il est crucial que l’axe à épaulement dans le dispositif de couplage
du moteur soit instalcorrectement. L’absence de rification de
l’installation correcte de cet axe pourrait causer une défaillance du
ventilateur.
AVERTISSEMENT
!
Il est crucial que les vis de pression soient suffisamment serrées.
L’absence de rification de rification de ce serrage des vis de
pression pourrait causer une défaillance du ventilateur.
AVERTISSEMENT
!
DESSERREZ LES VIS
DE PRESSION (2)
TIGE DE
SUSPENSION
DESCENDANTE
TIGE DE
SUSPENSION
DESCENDANTE
RESSERREZ LA
VIS DE PRESSION
RESSERREZ LA
VIS DE PRESSION
AXE À
ÉPAULEMENT
COUPLEUR
DU MOTEUR
COUPLEUR DU MOTEUR
PINCE DE
RETENUE
PINCE DE
RETENUE
AXE À
ÉPAULEMENT
