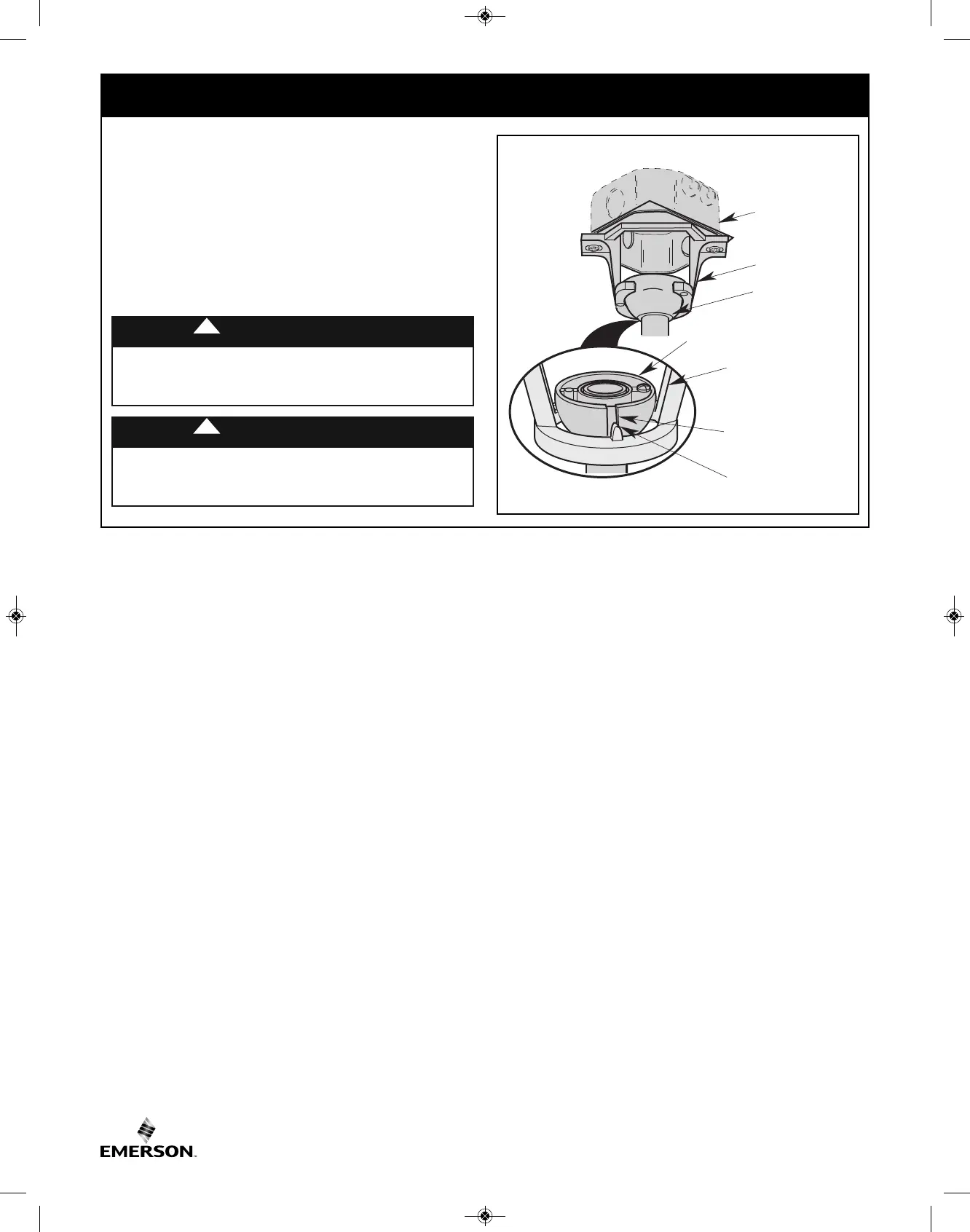

Figure 15
4.2
Soulevez le ventilateur avec précaution et logez l’ensemble de
r
otule/tige de suspension descendante sur le support de
suspension alors simplement attaché au boîtier de prises de
courant (Figure 15). Vérifiez que la rainure de la rotule est alignée
sur la languette du support de suspension (Figure 15).
Pour éviter tout risque d’incendie ou de choc, n’écrasez pas les
fils entre l’ensemble de rotule/tige de suspension descendante et
le support de suspension.
AVERTISSEMENT
!
Si la languette n’est pas bien en place dans la rainure, les fils
électriques pourraient être endommagés et ceci pourrait causer
un risque de choc ou d’incendie.
AVERTISSEMENT
!
REMARQUE : LES FILS D’ALIMENTATION ÉLECTRIQUE ET LES FILS DU
VENTILATEUR ONT ÉTÉ OMIS POUR PLUS DE CLARTÉ.
RAINURE DE LA ROTULE
DE LA TIGE DE SUSPENSION
BOÎTIER DE
PRISES DE
COURANT
SUPPORT DE
SUSPENSION
S
U
P
P
O
R
T
D
E
S
U
S
P
E
N
S
IO
N
LANGUETTE
ANTIROTATION
E
NSEMBLE DE TIGE DE
S
USPENSION DESCENDANTE/
ROTULE DE LA TIGE DE
S
USPENSION
ROTULE DE LA TIGE
