Emerson EC3-X32 User Manual

Betriebsanleitung
EC3-X32 Überhitzungsregler
mit TCP/IP Schnittstelle
Emerson Climate Technologies GmbH www.emersonclimate.eu
Am Borsigturm 31 I 13507 Berlin I Germany Date: 03.04.2017 EC3-X32_OI_ML_R13_865008.docx

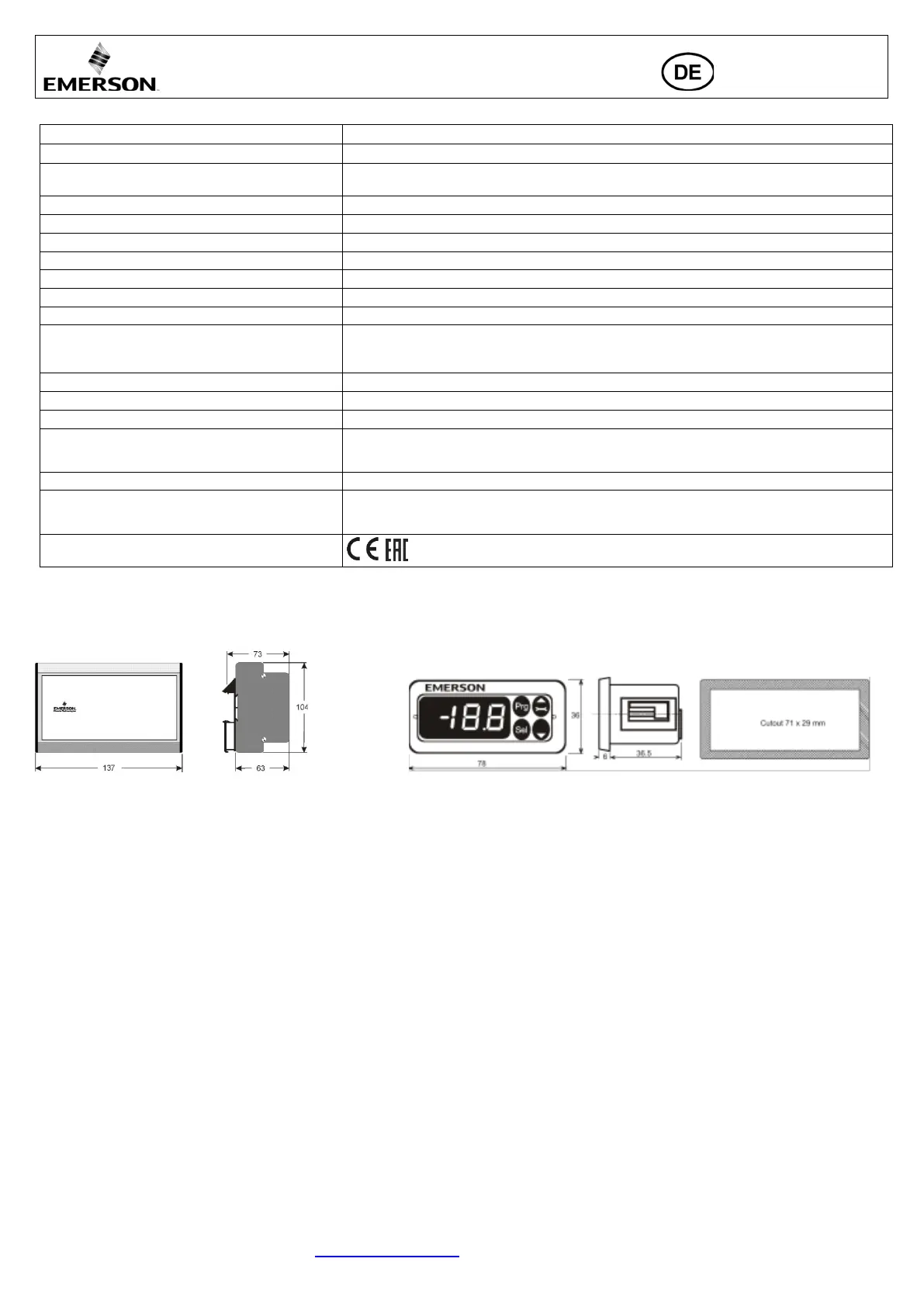

Technische Daten:
Versorgungsspannung
24 VAC ±10%; 50/60 Hz; 1 A
Leistungsaufnahme 25 VA max, inklusive EX4…EX8, FX5…FX9
Anschlüsse
Steckbare Schraubklemmen für Adern mit max.
0,14…1,5 mm
2
Querschnitt
Erdungsanschluss
für 6.3 mm Flachstecker
Schutzklasse
IP20
COM, TCP/IP Anschluss
RJ45 Ethernet
Verbindung zu ECD-002 (optional)
ECC-Nxx oder CAT5 Kabel mit RJ45 Anschlüssen
Digitaleingänge
0/24 VAC/DC zum Ein- bzw. Ausschalten
NTC Analogeingang
EMERSON Temperatursensor ECN-N60
4-20 mA Analogeingang
EMERSON PT5 Drucktransmitter
4-20 mA Analogausgang
Abweichung vom Eingangssignal
für externen Regler mit 12/24 VDC Speisespannung und geeignetem internen Widerstand
± 8% max.
Ausgang Alarmrelais
Wechsler (für 24 VAC/DC), Induktive Last: 2 A
(wenn L2 = 1) Aktiviert
bei Normalbetrieb (kein Alarmzustand)
Inaktiviert:
im Alarmzustand oder bei abgeschalteter Spannung
Ausgangsrelais abpumpen
(wenn L2 = 1) aktiviert:
deaktiviert
Wechsler (für 24 VAC/DC), Induktive Last: 2A
bei Normalbetrieb
bei allen anderen Betriebszuständen
Schrittmotorausgang für EX4…EX8, FX5…FX9
Maximalstrom 0,8 A mit nominal 24VDC Betriebsspannung
Temperaturbereich
0…+60°C
+1…+25°C (für optimale Batterielebensdauer)
> 35°C Batterielebensdauer < 2 Jahre
Kennzeichnung
,
Abmessungen [mm]:
EC3-X32 ECD-002
