Betriebsanleitung
EXD-HP1/2 Überhitzungsregler mit
ModBus Kommunikation
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 17.12.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-HP12_OI_EN_DE_RU_1220_R06_865921.docx
Achtung: Für die 24V Stromversorgung sind ausschließlich
Transformatoren der Klasse II zu verwenden. Die 24V Leitungen dürfen nicht
geerdet werden. Wir empfehlen die Verwendung jeweils separater EMERSON
Transformatoren für EXD-HP1/2 Regler und die Regler anderer Hersteller,
weil unter Umständen über die Erdleitungen Kurzschlüsse entstehen können.

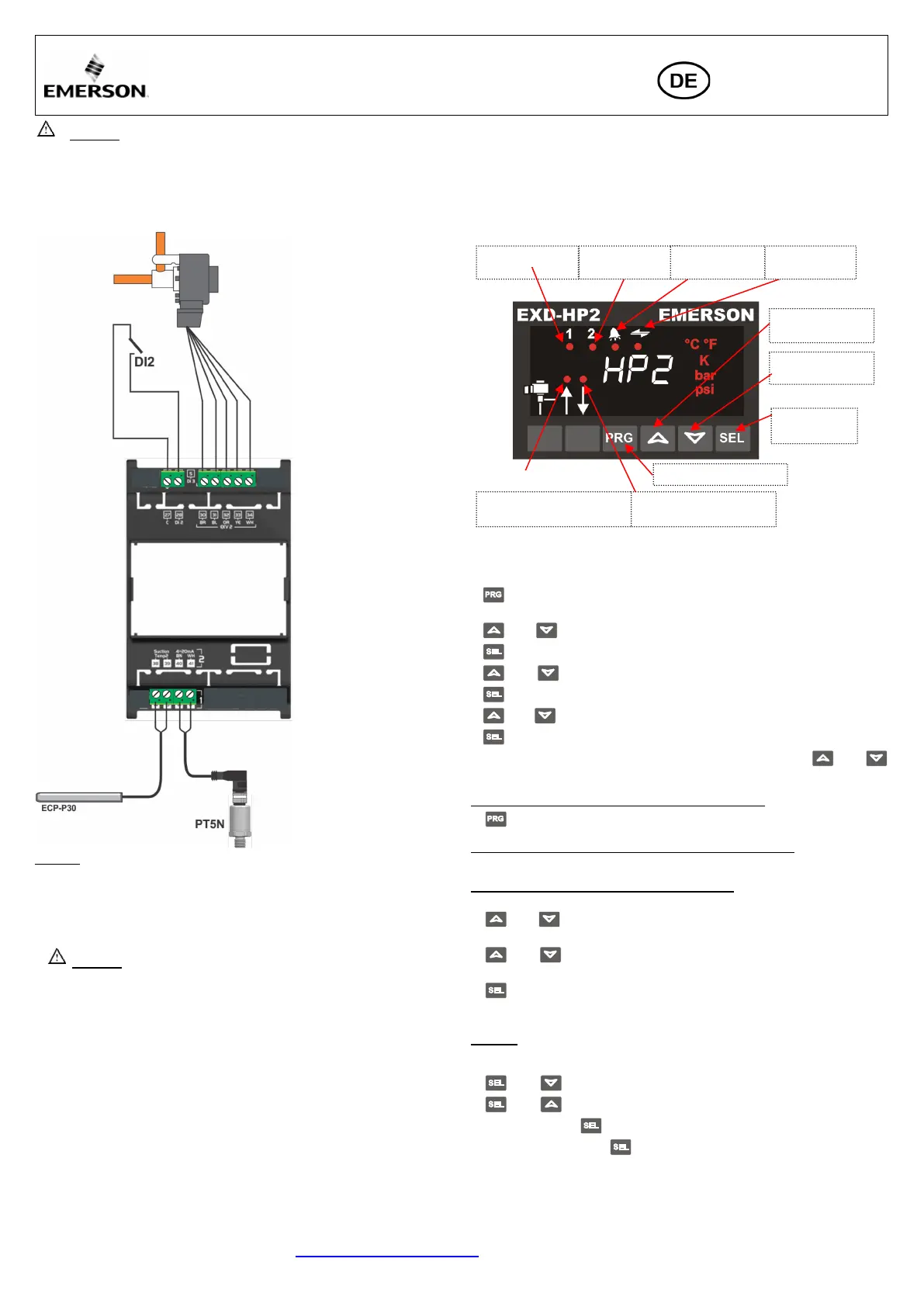

Verdrahtungsschema obere Platine (EXD- HP2):
Hinweis:
• Die obere Platine ist nur zur Überhitzungsregelung geeignet.
• Wird der Regelkreis 2 nicht benötigt, ist die Verdrahtung dieser Platine nicht
erforderlich.
Vorbereitungen für die Inbetriebnahme:
• Den gesamten Kältekreislauf evakuieren.
• Achtung: Die Elektrischen Regelventile EXM/EXL und EXN werden
halb geöffnet ausgeliefert. Den Kältekreislauf nur bei geschlossenem Ventil
mit Kältemittel füllen.
• Die 24V Versorgungsspannung des EXD-HP1/2 einschalten, während die
Digitaleingänge (DI1/DI2) offen sind. Das Ventil wird schließen.
• Bei geschlossenem Ventil System mit Kältemittel füllen.
Parametereinstellung:
(müssen vor dem Starten geprüft und bei Bedarf angepasst werden)
• Digitaleingang öffnen (DI1/DI2). Versorgungsspannung einschalten.
• Vier Hauptparameter lassen sich nur bei offenem Ditigaleingang DI1/DI2 mit
eingeschalteter Stromversorgung (24V) einstellen: Passwort (H5), Funktionsart
(1uE), Kältemittel (1u0/2u0) und Drucktransmitter (1uP/2uP). Dies dient zum
Schutz des Verdichters und anderer Komponenten.
• Wenn diese Hauptparameter eingestellt sind, ist der EXD-HP1/2 fertig zum Start.
Alle anderen Parameter lassen sich bei Bedarf auch im laufenden Betrieb
einstellen.
Anzeige/Tastatur (LEDs und Tastenfunktionen)
Parametereinstellung:
• Parameter werden mit der Gerätetastatur eingestellt. Konfigurationsparameter
sind passwortgeschützt. Das werksseitig eingestellte Passwort ist “12”.
• Taste länger als 5 Sek. gedrückt halten,
• eine blinkende "0" erscheint
• oder Taste drücken bis Passwort (Standardwert 12) angezeigt wird
• drücken - Passwort wird bestätig
• oder Taste drücken bis der gewünschte Parameter erscheint;
• drücken - der aktuell eingestellte Wert wird angezeigt
• oder Taste drücken - der Wert wird vergrößert oder verkleinert
• drücken - der eingestellte Wert wird vorläufig behalten
• Zur Änderung weiterer Parameter wird dieser Ablauf wiederholt: " oder
Taste drücken - nächste Parameterkennung auswählen..."
Parameter speichern und Konfigurationsmodus beenden:
• Taste drücken.
Parameter nicht speichern und Konfigurationsmodus beenden:
• mindestens 60s lang keine Taste drücken (Zeitsperre)
Alle Parameter auf Werkseinstellung zurücksetzen:
• Digitaleingang öffnen (DI1/DI2).
• und gleichzeitig mindestens 5 Sekunden drücken bis eine blinkende
“0” erscheint.
• oder drücken bis Passwort (Standardwert 12) angezeigt wird.
• Falls das Passwort geändert wurde neues Passwort auswählen.
• Taste drücken - Passwort wird bestätigt
• Alle Parameter werden auf die Werkseinstellung zurückgesetzt.
Hinweis: Standardmäßig wird immer die Überhitzung angezeigt. Bei Flüssigkeits-
einspritzung wechselt die Anzeige auf die Heißgastemperatur.
• Schnelle Datenanzeige:
und gleichzeitig 3 Sekunden drücken um Regelkreis 1 anzuzeigen
und gleichzeitig 3 Sekunden drücken um Regelkreis 2 anzuzeigen
Zur Datenanzeige: Taste 1 Sekunde drücken bis die Indexnummer gemäß
Tabelle unten erscheint. Taste loslassen, variable Daten werden angezeigt.
Wird diese Prozedur wiederholt, erscheinen nacheinander die Werte in der Tabelle:
gemessene Überhitzung (K) → gemessener Saugdruck (bar) → Ventilöffnung (%)
→ gemessene Sauggastemperatur (°C) → gerechnete Sättigungstemperatur (°C)
→ gemessene Heißgastemperatur (°C) (nur bei Economiser-Regelung) → wieder
gemessene Überhitzung etc. …
Blinkt: Ventil schließt sich
ein: Ventil ist komplett zu
Blinkt: Ventil öffnet sich
ein: Ventil ist komplett offen
bestätigen
nächster Parameter/
Wert erhöhen
nächster Parameter/
Wert verkleinern
ein: Anzeige
Regelkreis 1
ein: ModBus
Kommunikation
ein: Anzeige
Regelkreis 2
ein: Alarm
aus: kein Alarm
