Opcja połączeń: UPS (ECP-024) /super kondensator (EXD-PM)
Ostrzeżenie:
• Do zasilania 24 VAC nalezy stosować transformator klasy II. Nie uziemiać
linii 24 VAC. Rekomendujemy stosowanie oddzielnych transformatorów do
zasilania sterowników EXD-SH1/2 oraz do zasilania innych sterowników w
systemie w celu uniknięcia ewentualnych zakłóceń w zasilaniu lub problemów
z uziemieniem. .
• W przypadku stosowania EXD-PM obowiązkowe są indywidualne
transformatory dla EXD-SH… oraz EXD-PM.


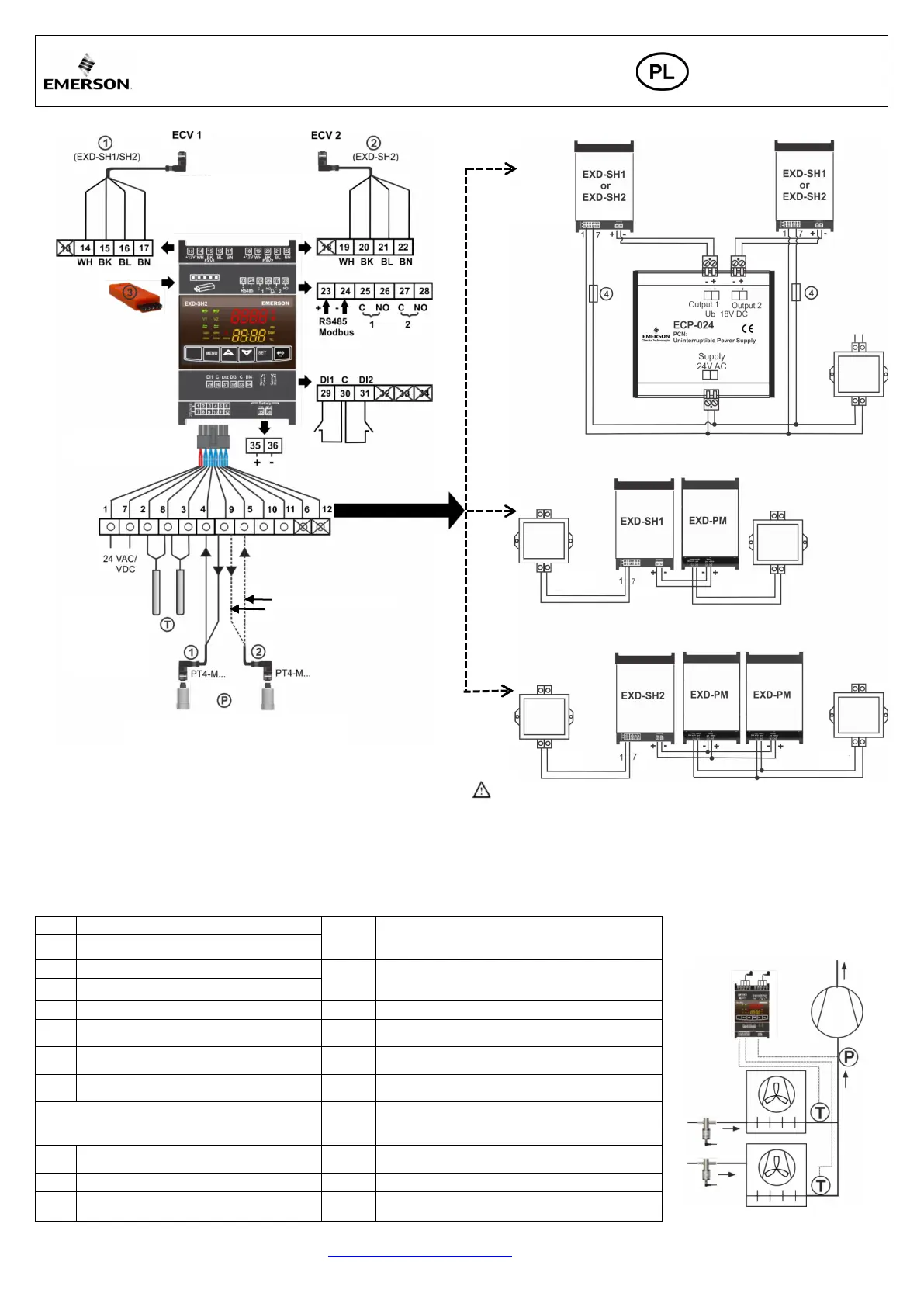

Obieg 1 (EXD-SH1/SH2)
14-17
Elektryczny zawór regulacyjny obiegu 1(ECV 1)
EXV-M… Wtyczka: kolory przewodów
WH-biały BK-czarny BL-niebieski BN-brązowy
*) Parametr 2uP z num. 8 = Czujnik
ciśnienia obiegu 1 jest używany

Obieg 2 (EXD-SH2)

Klucz zapisu / odczytu parametrów
19-22
Elektryczny zawór regulacyjny obiegu 2 (ECV 2)
EXV-M Wtyczka: kolory przewodów
WH-biały BK-czarny BL-niebieski BN-brązowy
1 a 7
Napięcie zasilania 24 VAC/DC
2 a 8
Czujnik temperatury obiegu 1
23 a 24
RS485 (+/-złącze)
3 a 8
Czujnik temperatury obiegu 2
25 a 26
Przekaźnik alarmowy obieg 1 (C, NO) – dla napięcia
24 VAC/DC
4 a 5
PT5N... obieg 1 & obieg 2
(biały przewód:sygnał 4 – 20 mA)
27 a 28
Przekaźnik alarmowy obieg 2 (C, NO) – dla napięcia
24 VAC/DC
9
Napięcie wejściowe + 12 VDC dla PT5N…
(brązowy przewód)
29 a 30
Wejście cyfrowe obieg 1 (DI1) – styk bezpotencjałowy
Inne alternatywne przetworniki:
Ostrzeżenie: Przeczytać informację na ostatniej stronie
odnośnie limitów błędów
31 a 30
Digital input circuit 2 (DI2) – Dry contact, potential free
4 a 5
Przetwornik ciśnienie obiegu 1 & obiegu 2
(sygnał 0.5 - 4.5 Vl)
35 a 36
Przyłącze akumulatora / super kondensatora
11
Napięcie wejściowe + 5 VDC

Bezpiecznik EXD-SH1 (1A), EXD-SH2 (2A)
10
GND zero
6,12,13,
18,32-34
Nieużywane (przyłącza na EXD-SH12)
EXV-M…
Przewód &
Wtyczka
EXV-M…
Przewód &
Wtyczka
EXD-M…
Przewód & Wtyczka
Przetworniki ciśnienia PT5N…
4-20mA
Czujniki
temperatury
ECN-N…/
TP1-…/
ECN-Z…
UPS dla max.
dwóch
sterowników
Jeden EXD-PM dla
jednego EXD
-SH1
Dwa zEXD-PM dla
jednego EXD
-SH2
24 V
24 V
24 V
24 V
24 V
patrz parametr 2uP
