Emerson EXD-SH2 Operating Instructions

Руководство по эксплуатации

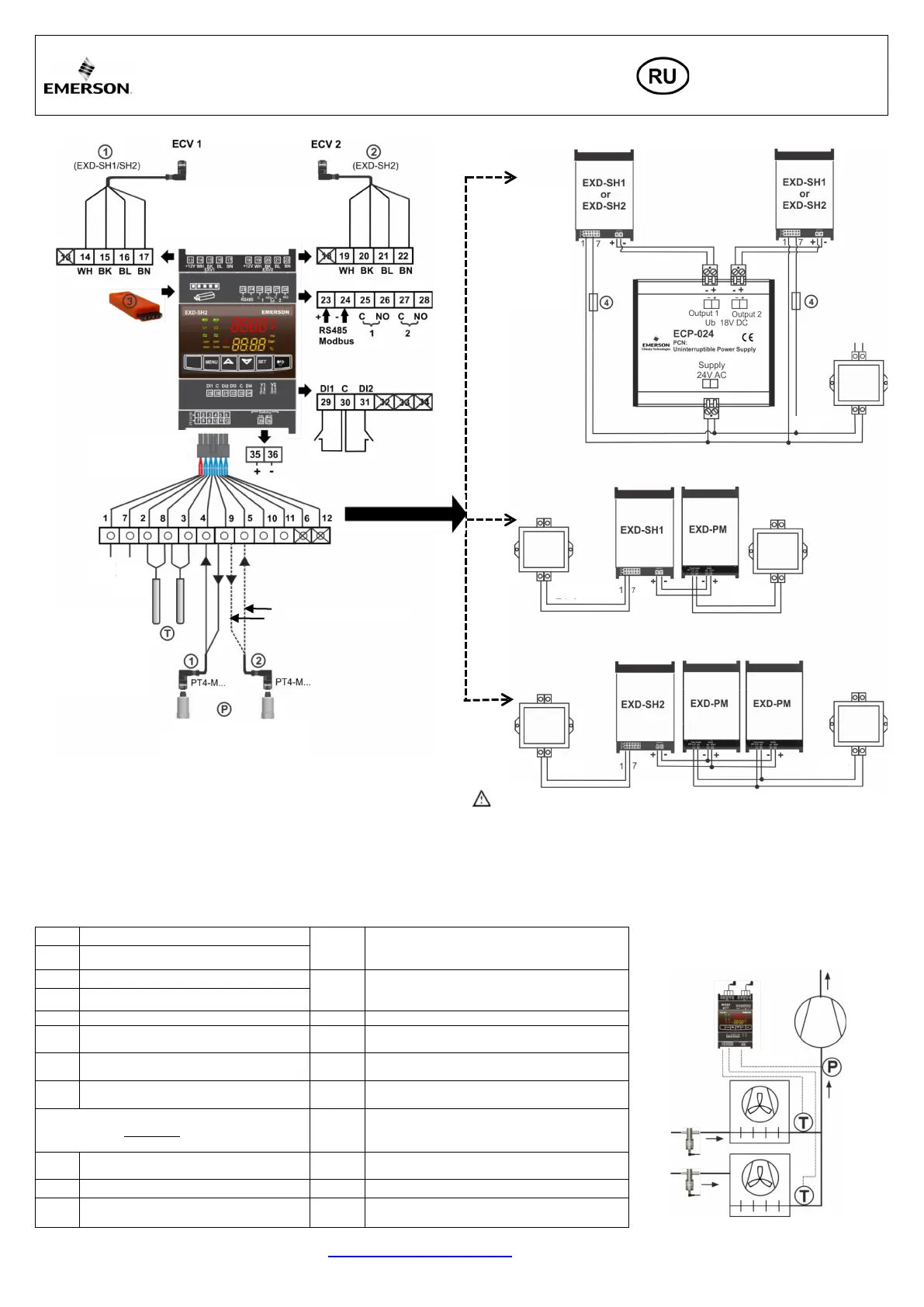

Контроллеры EXD-SH1/2 для шаговых ЭРВ с
возможностью коммутации к сети ModBus
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx
Варианты подключения: ИБП (ECP-024) / Аккумулятор (EXD-PM)
Внимание:
• Для питания 24 В АС используйте трансформаторы категории II. Не
заземляйте провода 24 В АС. Мы рекомендуем использовать
индивидуальные трансформаторы для контроллеров EXD-SH1/2 (и/или
других) во избежание возможного влияния проблем с питанием и
заземлением.
• Если используется EXD-PM, необходимо иметь индивидуальный
трансформатор и для EXD-SH… и для EXD-PM.

Контур 1 (EXD-SH1/SH2)
14-17
Расширительный клапан контура 1 (ECV1)
EXV-M… Цвета электрических проводов
WH-белый BK-чёрный BL-синий BN-коричневый
*) параметр 2uP с номером 8 = Датчик
давления от замыкание1 используется

Контур 2 (EXD-SH2)

Ключ загрузки/выгрузки
19-22
Расширительный клапан контура 2 (ECV2)
EXV-M… Цвета электрических проводов
WH-белый BK-чёрный BL-синий BN-коричневый
1 и 7
Напряжение питания 24 В AC/DC
2 и 8
Датчик температуры контура 1
23 и 24
RS485 (клеммы +/-)
3 и 8
Датчик температуры контура 2
25 и 26
Аварийное реле контура 1 (C,NO) – для 24 В
AC/DC
4 и 5
PT5N… контура 1 и контура 2 (белый
провод: сигнал 4 – 20 мА)
27 и 28
Аварийное реле контура 2 (C, NO) – для 24 В
AC/DC
9
+ 12 В DC Вход напряжения для PT5N…
(коричневый провод)
29 и 30
Цифровой вход контура 1 (DI1) – «Сухой» контакт
Логометрический датчик давления от другого
изготовителя: Внимание: Об ошибках таких
датчиков написано на последней странице
31 и 30
Цифровой вход контура 2 (DI2) – «Сухой» контакт
4 и 5
Датчики давления контура 1 и контура 2
(сигнал 0.5 - 4.5 В)
35 и 36
Подключение батареи / аккумулятора
11
+ 5 В DC вход по напряжению

Предохранитель EXD-SH1 (1A), EXD-SH2 (2A)
10
GND Заземление
6, 12, 13,
18, 32-34
Не используются (клеммы EXD-SH12)
Датчик давления
PT5N…
4-20 мА
Датчик
температуры
(ECN-N…/
TP1…/
ECN-Z…)
EXD-M…
Кабель и
разъём
EXV-M…
Кабель и
разъём
EXV-M…
Кабель и
разъём
Источник
бесперебойного
питания (ИБП)
для двух
контроллеров
Один аккумулятор
для одного
EXD-SH1
Два аккумулятора
для одного
EXD-SH2
24 В
24 В
24 В
24 В
24 В
AC/
DC
24 B
см параметр 2uP
