Betriebsanleitung
EXD-SH1/2 Regler mit ModBus
Kommunikation für elektrische Regelventile
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx

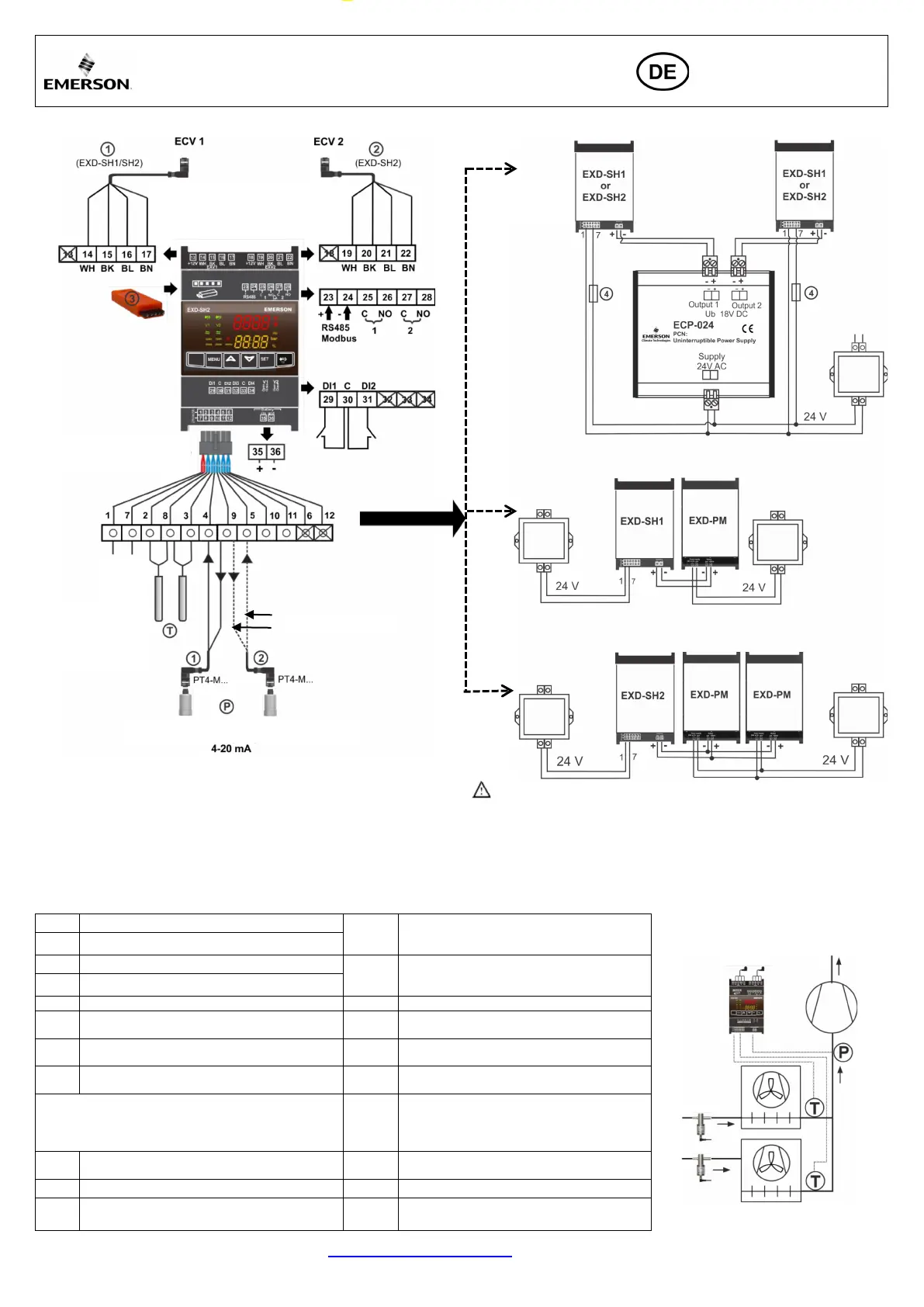

Möglichkeiten Verdrahtung: UPS (ECP-024) /Supercap (EXD-PM)
Warnung:
• Für die 24V Stromversorgung sind ausschließlich Transformatoren der
Klasse II zu verwenden. Die 24V Leitungen dürfen nicht geerdet werden. Wir
empfehlen die Verwendung jeweils separater EMERSON Transformatoren
für EXD-SH1/2 Regler und die Regler anderer Hersteller, weil unter
Umständen über die Erdleitungen Kurzschlüsse entstehen können.
• Wenn EXD-PM angeschlossen ist, ist es notwendig, dass der EXD-SH-Regler
und die EXD-PM-Kondensatoren eigene Transformatoren haben.

Kreislauf 1 (EXD-SH1/SH2)
14-17
Elektrisches Regelventil Kreislauf 1 (ECV1)
EXV-M… elektr. Stecker: Adernfarben
WH-weiß BK-schwarz BL-blau BN-braun
*) Parameter 2uP mit Nr. 8 = nur
Drucksensor von Kreislauf 1 genutzt

Kreislauf 2 (EXD-SH2)

Kopierschlüssel
19-22
Elektrisches Regelventil Kreislauf 2 (ECV2)
EXV-M… elektr. Stecker: Adernfarben
WH-weiß BK-schwarz BL-blau BN-braun
1 & 7
Versorgungsspannung 24 VAC/DC
2 & 8
Temperaturfühler Kreislauf 1
23 & 24
RS485 (+/-Klemmen)
3 & 8
Temperaturfühler Kreislauf 2
25 & 26
Alarmrelais Kreislauf 1 (C, NO) – geeignet für
24 VAC/DC
4 & 5
PT5N… Kreislauf 1 & Kreislauf 2
(weiße Ader: 4 – 20 mA Signal)
27 & 28
Alarmrelais Kreislauf 2 (C, NO) – geeignet für
24 VAC/DC
9
+ 12 VDC Spannungseingang für PT5N… (braune
Ader)
29 & 30
Digitaleingang Kreislauf (DI1) – für potentialfreie
Kontakte
Alternative ratiometrische Drucktransmitter v.
Drittanbietern:
Warnung: Beachten sie die Einschränkungen betreffend der
Fehlerzustände auf der letzten Seite
31 & 30
Digitaleingang Kreislauf 2 (DI2) –
für potentialfreie
Kontakte
4 & 5
Drucktransmitter Kreislauf 1 & Kreislauf 2
(0,5 - 4,5 V Signal)
35 & 36
Batterie/ Power Modul Anschluss
11
+ 5 VDC Spannungseingang

Sicherung EXD-SH1 (1A), EXD-SH2 (2A)
10
GND Erdung
6,12,13,
18,32-34
Nicht verwendet (Terminals on EXD-SH12)
Drucktransmitter PT5N-…
EXD-M…
Kabel & Stecker
EXV-M…
Kabel &
Stecker
24 VAC/
VDC
B
Temperaturfühler
ECN-N…/
TP1-…/
ECN-Z…
EXV-M…
Kabel &
Stecker
UPS für bis
zu zwei
Controller
Ein Supercap
für ein EXD
-SH1
Zwei Supercaps
für ein EXD
-SH2
Siehe Parameter 2uP
