Instrucciones de seguridad para el uso de MVS205
Formulario A6154
Página 3

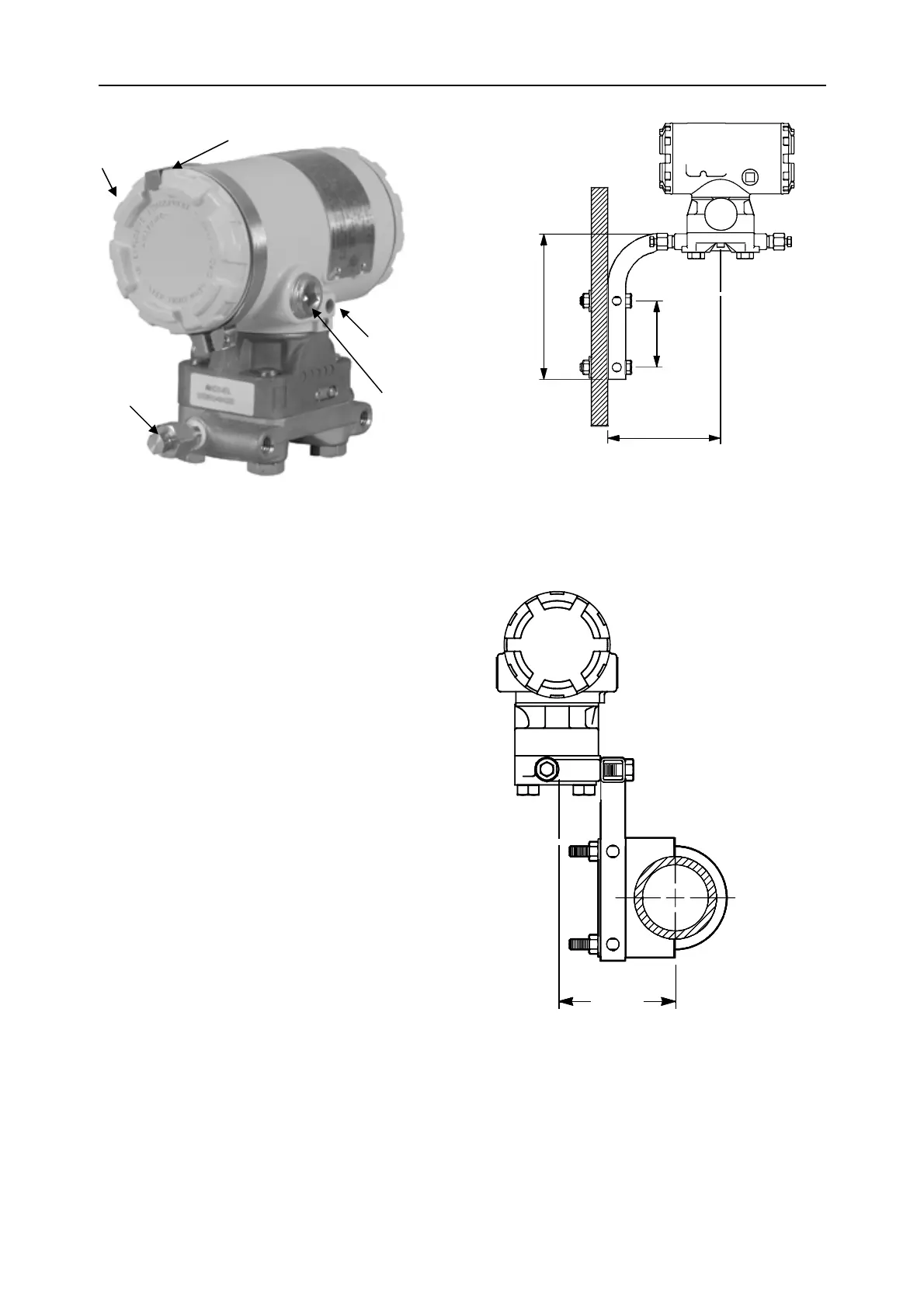

Figura 2. Sensor de variables múltiples MVS205
4. Las entradas de presión de proceso se
canalizan hasta las conexiones de ¼-18 NPT
ubicadas en la parte inferior del sensor MVS205
o hasta una válvula de colector. El sensor
MVS205 también puede colocarse directamente
sobre terminales bridadas mediante el uso de
una válvula de colector o un montaje con orificio
integral (no se muestra en la figura).
5. Utilice las entradas de cableado de campo
para conectar los cables a la cabeza del sistema
electrónico del sensor MVS. Los tapones de
tubos metálicos no deben retirarse de las
entradas de cableado que no se utilicen a fin de
preservar la resistencia al fuego del gabinete.
Conexión de cables
El dispositivo de entrada de cables debe contar
con la certificación de tipo “d” de gabinetes a
prueba de llamas para su uso en zonas
explosivas, y debe cumplir con las condiciones
de uso y estar correctamente instalado. Para
temperaturas ambiente superiores a 70 °C,
utilice cables y prensacables aptos para su
uso en temperaturas de al menos 90 °C.
Conexión de conductos
Coloque un dispositivo de estanquidad con
certificación EEx de tipo “d” (como por ejemplo
un cierre de conductos con compuesto
endurecedor) inmediatamente junto a la entrada
de la cubierta de válvula. Para temperaturas
ambiente superiores a 70 °C, el cableado y
el compuesto endurecedor en el cierre de
conductos deben ser aptos para su uso en
temperaturas de al menos 90 °C.
Los elementos de obturación de las aberturas
no utilizadas deben ser los tapones de conducto
suministrados por el fabricante o bien contar
con certificación ignífuga. Asimismo, deben
cumplir con las condiciones de uso y estar
correctamente instalados.
Figura 3. Montaje del sensor
MVS205 en un panel
MVS205a.dsf
I
N
E
X
P
L
O
S
I
V
E
A
T
M
O
S
P
H
E
R
E
-
K
E
E
P
T
I
G
H
T
W
H
E
N
C
I
R
C
U
I
T
A
L
I
V
E
-
-
W
A
R
N
I
N
G
-
90 mm
Figura 4. Montaje del sensor
MVS205 en un tubo (horizontal)
156 mm
120 mm
71 mm
MVS205aa.dsf
Conector
de presión
Cabeza del
sistema
electrónico
A
brazadera
X
E
N
Entrada de
cableado de
campo de
½ - 14 NPT
Ubicación del
terminal externo
de conexión a
tierra
