Emerson MVS205 Use Instructions

Instructies voor veilig gebruik – MVS205
Document A6154
Pagina 3

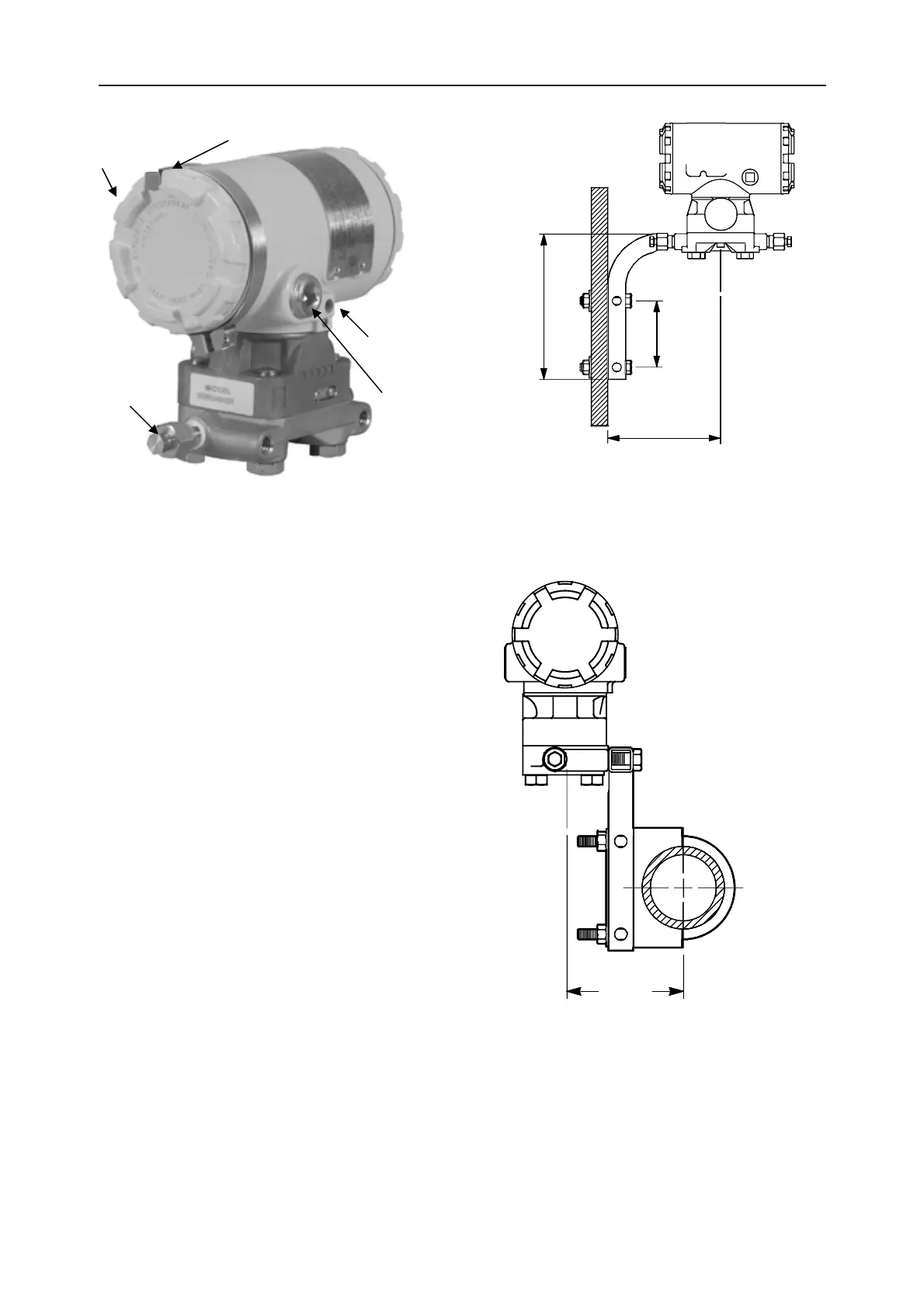

Afbeelding 2. MVS205 multivariabele sensor
4. De procesdrukingangen worden
aangesloten op de ¼-18 NPT-aansluitingen aan
de onderzijde van de MVS205 of op een
tussenliggende spruitstukafsluiter. De MVS205
kan ook rechtstreeks op een flens gemonteerd
worden met behulp van een spruitstukafsluiter
of een meetopeningmontageset (niet afgebeeld).
5. Sluit de bekabeling van buiten het
apparaat via de kabeldoorvoer aan op de
elektronische kop van de MVS-sensor.
Ongebruikte doorvoeropeningen moeten
met de metalen pluggen afgesloten blijven
om de vlambestendigheid van de behuizing
te garanderen.
Aansluiten van de bekabeling
De te gebruiken kabeldoorvoer moet
gecertificeerd zijn voor gebruik in combinatie met
explosie- en vlambestendige behuizingen van het
type 'd', geschikt zijn voor de betreffende
gebruiksomstandigheden en correct geïnstalleerd
worden. Voor omgevingstemperaturen hoger dan
70 °C moeten kabels en kabeltules gebruikt
worden die bestand zijn tegen ten minste 90 °C.
Monteren van de kabeldoorvoer
Onmiddellijk nadat de kabel de kabeldoorvoer
van de afsluiterbehuizing gepasseerd is, moet
een EEx d-gecertificeerde afdichting (zoals een
doorvoerafdichting met kit) worden aangebracht
aan de ingang van de afsluiterbehuizing. Voor
omgevingstemperaturen boven 70 °C moeten
de bekabeling en de kit in de doorvoerafdichting
bestand zijn tegen ten minste 90 °C.
Als afdichtingen voor ongebruikte openingen
moeten de door de fabrikant geleverde pluggen
worden gebruikt, of de afdichtingen moeten
gecertificeerd vlambestendig zijn, geschikt zijn
voor de betreffende gebruiksomstandigheden
en correct geïnstalleerd worden.
Afbeelding 3. Paneelmontage van de MVS205
Afbeelding 4. Leidingmontage van de MVS205
(horizontale leiding)
156 mm
120 mm
71 mm
MVS205aa.dsf
MVS205a.ds
f
I
X
E
X
P
L
O
S
I
E
V
E
A
T
M
O
S
F
E
E
R
-
G
E
S
L
O
T
E
N
H
O
U
D
E
N -
C
I
R
C
U
I
T
ONDER
S
P
A
N
N
I
N
G -
-
WAARSCHU
W
I
N
G
-
90 mm
Drukaansluiting
Elektro-
nische kop
Dekselclip
X
E
N
½ - 14 NPT
voor externe
bekabeling
Externe
aardingsaan-
sluiting
