Pokyny pro bezpečné použití – MVS205
Formulář A6154
Stránka 3
Obrázek 2. Senzor s více proměnnými MVS205
4. Vstupy provozního tlaku se potrubím
připojují k přípojkám ¼-18 NPT v dolní části
senzoru MVS205 nebo k zasahující ventilové
soupravě. Senzor MVS205 se také montuje
přímo na přírubové odběry pomocí rozváděcího
ventilu nebo integrální sestavy vývodu (bez
vyobrazení).
5. Pomocí procesních vstupů se kabeláž
přivádí do krytu elektroniky senzoru MVS.
Kovové potrubní zátky je třeba u nepoužitých
průchodů pro kabeláž ponechat na místě,
protože zajišťují ohnivzdornou integritu krytu.
Připojení kabelu
Zařízení pro přivedení kabelu musí být typu
certifikovaného pro ochranu před výbuchem,
kryt ohnivzdorný typu „d“, vhodné pro podmínky
použití a správně nainstalované. Pro okolní
teploty nad 70 °C je třeba použít kabely a
kabelové průchodky vhodné pro teplotu
nejméně 90 °C.
Připojení instalační trubky
Bezprostředně na vstupu skříně ventilu je třeba
zajistit těsnění s certifikátem EEx d (například
těsnění s vytvrzovacím materiálem). Pro okolní
teploty nad 70 °C musí být kabeláž a
vytvrzovací hmota v těsnění vhodná pro teplotu
nejméně 90 °C.
Jako zaslepující prvky nepoužitých otvorů je
možné použít buď zátky potrubí dodané
výrobcem nebo jiné prvky, které musí mít
certifikát pro ohnivzdornost, být vhodné pro
podmínky při použití a správně nainstalované.

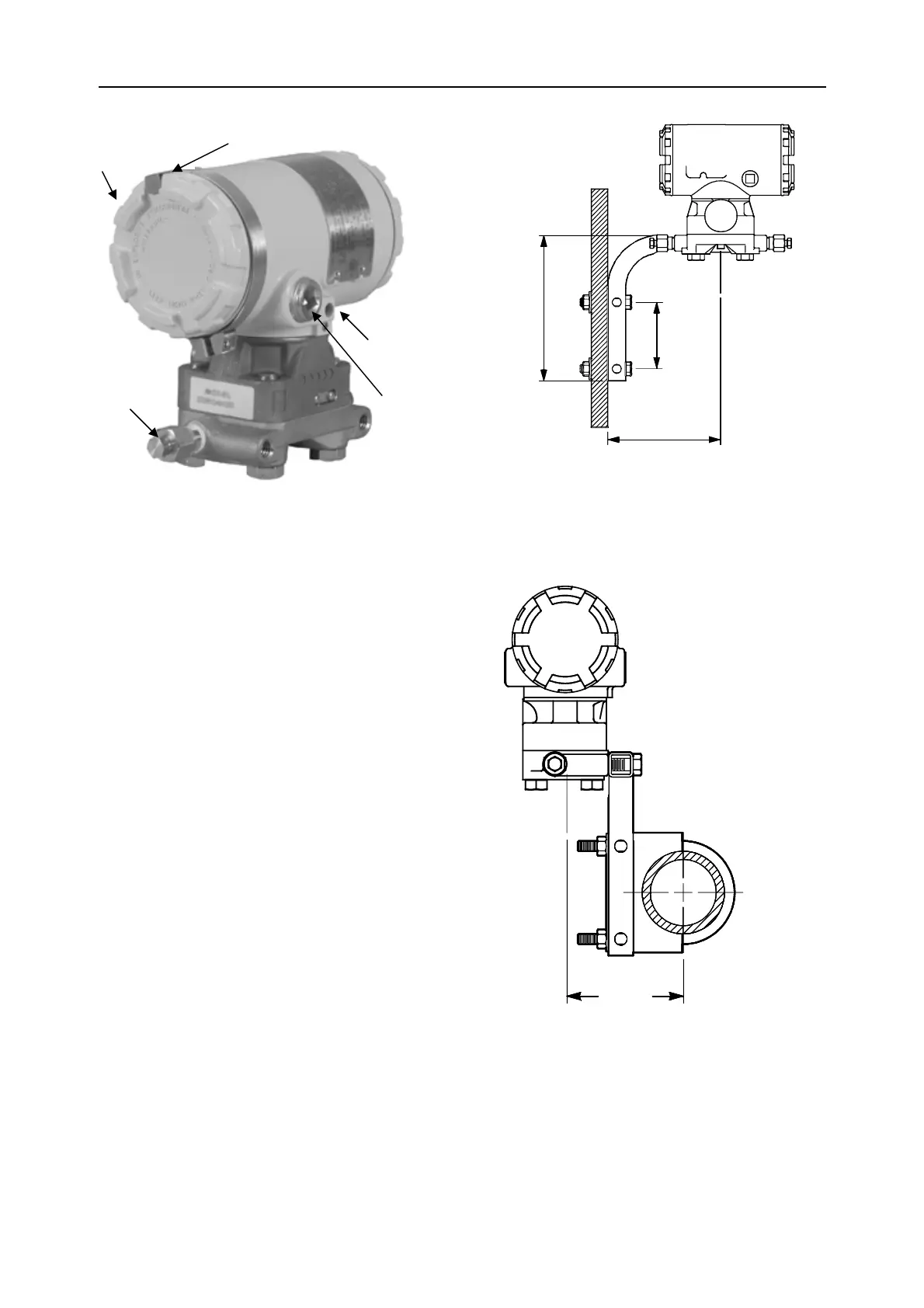

Obrázek 3. MVS205, montáž na panel
Obrázek 4. MVS205, montáž na trubku
(vodorovnou)
156 mm
120 mm
71 mm
MVS205aa.dsf
MVS205a.ds
I
X
E
N
P
L
O
S
I
V
E
A
T
M
O
S
P
H
E
R
E
-
K
E
E
P
T
I
G
H
T
W
H
E
N
C
I
R
C
U
I
T
A
L
I
V
E
-
-
W
A
R
N
I
N
G
-
90 mm
Tlakové
připojení
Kryt elektroniky
Stahovací spona
Prvky pro
instalaci
v terénu
½ - 14 NPT
Umístění
externího
zemnicího
