安全使用说明 – MVS205 第 2 页
手册编号
D301205X012
规格
电源
0 至 75°C 下的输入：
8 至 30 V DC，245 mW（平
均值）。
-40 到 0℃ 下的输入：
8.5 至 30 V DC，
245 mW（平均值）。由 ROC/FloBoss
提供。
环境
工作温度：
–40 至 75°C。
储存温度：
–50 至 85°C。
工作湿度：
0 至 99%，无冷凝。
辐射/传导抗扰性：
：符合在工业区使用电气
设备的 IEC 61326 要求。
辐射发射：
符合 EN 55022 B 类和 ICES-003:1997
数字设备要求。
重量
3.0 千克（含头部）。
审批
ATEX/IECEx
已通过以下欧洲标准的评估：
EN 60079–0 (2006)。
EN 60079–1 (2007)。
EN 61241–0 (2006)
EN 61241–1 (2004)
EN 60529 (2001)。
型号 MVS205R 已通过 KEMA 认证。
危险场所使用产品标记：
Ex d IIB T5 (T
amb
=75°C)。
Ex tD A21 IP66 T85°C。
II 2 GD. 0081.
ATEX 证书 KEMA 04ATEX2182 X
IEC 证书 IECEx KEM 07.0055X
进行安装、维护和故障排除时需要以下工具：
 运行 Microsoft
®
Windows
®
2000 (Service Pack
2)、Windows Vista 或 Windows 7 的个人计算
机 (PC)。
 ROCLINK™ 800 组态软件。
 十字螺丝刀。
 平头螺丝刀。
 六角套筒扳手（3/8 英寸）。
 六角套筒扳手（7/16 英寸）。
 艾伦内六角扳手（3 毫米）。
1. 从包装箱中取出 MVS205 传感器。
2. 找到 MVS205 传感器的合适安装位置。选择
安装地点时检查所有空隙。留出足够的间隙
进行接线和维修。
3. MVS205 传感器主体底部的 Coplanar™ 法兰可
安装在管架、墙壁、面板上或安装到孔板流
量计或阀组的法兰接头。
通过使用可选的托架套件，MVS205 可安装到
面板或管道（参见
图 3、 图 4 和 图 5），该套
件 包括 L 形托架和管道夹钳。此托架套件连
接到压力接头上的共面法兰。
A
端盖夹
B
电子头
C
压力接头
D
½ - 14 NPT 现场接线入口
E
外部接地片位置

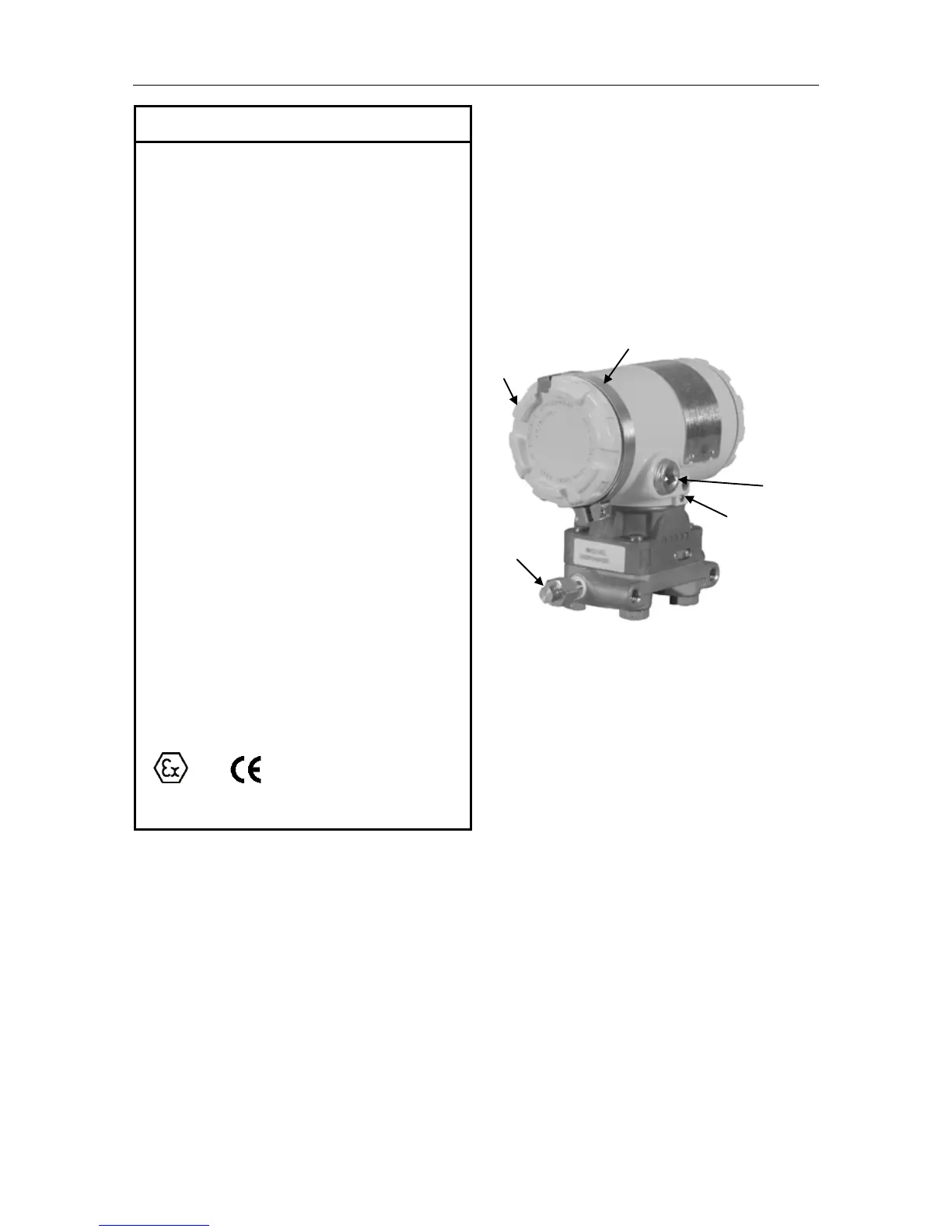

图 2. MVS205 多变量传感器
4. 过程压力输入通过管道传送到 MVS205 底部
的 ¼-18 NPT 接头或插入阀组。您还可以使用
阀组或一体化孔板流量计（未显示）直接将
MVS205 安装到法兰接头。
5. 使用现场接线口将接线引入 MVS 传感器电子
头。未使用的接线口必须使用金属管塞塞
住，以保持壳体的防火完整性。
电缆连接
电缆引入设备应该通过 D 类防爆外壳认证，
符合使用和正确安装的条件。如果环境温度
超过 70 °C，请使用至少适用于 90 °C 的电缆
和电缆密封接头。
C
B
A
E
D
