EMOS spol. s r. o.
EMP911 -manual P5621 0-0-0-K
TERMOSTAT EMP911
Termostat EMP911 je programabilni regulator temperature koji se koristi za kontrolu i reguliranje sustava grijanja ili hlađenja.
Prije prvog korištenja termostata pažljivo pročitajte ovaj naputak.
• veliki višenamjenski zaslon od tekućih kristala (LCD)
• mogućnost upravljanja sustava grijanja ili hlađenja
• program denirani od strane korisnika
• 2 programa za namještanje temperature
• ručno upravljanje
• namjestiva diferencija temperature
Tehnički parametri
Opseg mjerenja temperature: 0 – 40 °C (razlučivost 0,1 °C)
Opseg upravljanja temperature: 5 – 30 °C (za 1 °C)
Točnost temperature: ± 1 °C
Točnost sata: ±90 s za mjesec
Korisnički programi: ručno namješteni
Diferencija kod uključenja i isključenja: 0,2°C do 1,6 °C (razlučivost 0,1 °C)
Radna temperatura: 5 – 40 °C
Skladišna temperatura: 0 – 50 °C
Radna vlažnost zraka: 0 – 90 %, nekondenzirajuća
Uključivanje: 230 V~ 50 Hz
Maksimalno opterećenje: 230 V, 6 A otporna, 2 A induktivna
Dimenzije: 125 x 84 x 29 mm (Š x V x Т)
Baterije: 2 x1,5 V AA
Sadržaj pakovanja
1. termostat
2. vijci (2 kom)
3. tiple (2 kom)
4. naputak za rukovanje
LCD zaslon
1. Temperatura
2. Indikator režima temperature, indikacija hlađenja ili grijanja
3. Ručno upravljanje
4. Funkcija praznici
5. Indikator toka programa
6. Indikator slabih baterija – upali se kada napon na baterijama padne
ispod određene razine. Baterije je neophodno što prije promijeniti.
7. Vrijeme
8. Dan u tjednu

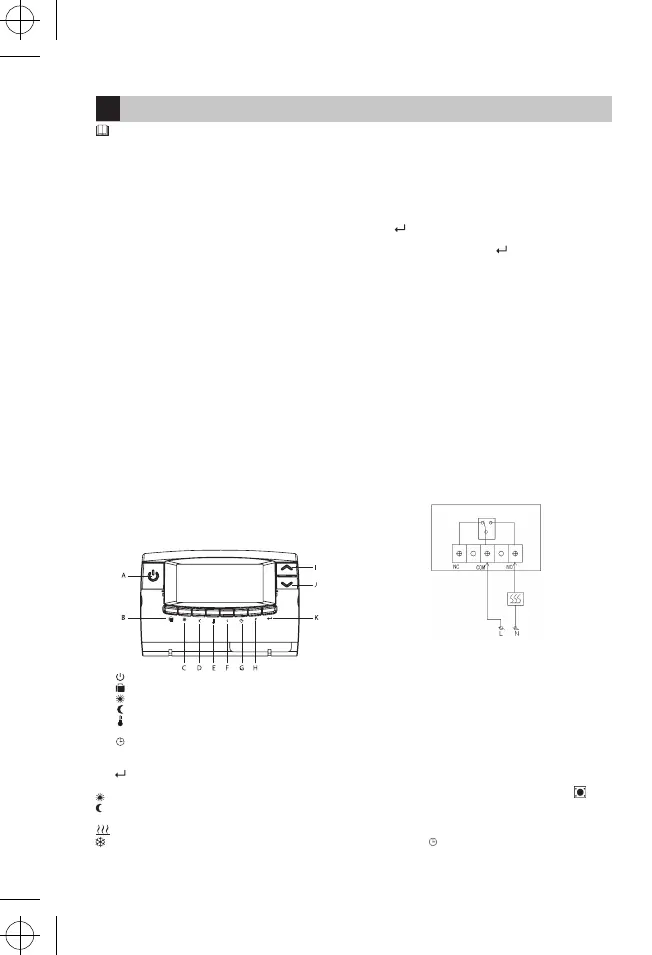

Prednja ploča panela:
A. Uključivanje/isključivanje termostata
B. Aktiviranje funkcije praznici
C.
Komforna temperatura
D. Štedljiva temperatura
E.
Namještanje temperature
F. S Namještanje temperature diferencije
G. Namještanje vremena
H. P Nastavení teplotního programu
I./J. ∧ ∨ Promjena dana, temperature, vremena
K. Potvrda odabira, povrat u glavni izbornik
Režimi temperature
„sunce“ – tzv. komforna temperatura (piktogram na zaslonu)
„mjesec“ – štedljiva temperatura (piktogram na zaslonu)
Oba dvije temperature mogu se mijenjati prema potrebi.
- aktivirani režim grijanja
„pahuljica“ – aktivirani režim hlađenja
Program
EMP911 automatski povećava ili smanjuje temperaturu u prostoriji
prema namještenom programu.
Ručno upravljanje
Ako privremeno trebate promijeniti temperaturu, ali ne želite mijenjati
namještene programe, pritisnite strelicu gore/dolje i namjestite željenu
temperaturu. Prikazat će se simbol ruke. Promjenu potvrdite pritiskom
na tipku
.
Odabrani mod bit će završen do druge promijene u programu.
Za ukidanje ponovno pritisnite tipku .
Ručno upravljanje ima prednost ispred namještenog programa.
INSTALACIJA
Prije instalacije termostata isključite dovod struje.
Preporučamo da instalaciju izvodi kvalicirani djelatnik.
Postavljanje termostata
• Postavljanje termostata značajno može utjecati na njegovu funkciju.
• Termostat postavite na prikladno mjesto, najbolje sa unutrašnje
strane zida na mjestu gdje zrak slobodno cirkulira.
• Odaberite mjesto gdje se članovi vaše obitelji najčešće zadržavaju.
• Ne postavljati termostat na mjesta gdje bi mogao biti izložen
izravnom sunčevom zračenju – temperatura u prostoriji ne bi bila
ispravna.
• Termostat ne postavljati u blizini toplinskih izvora (npr. televizora,
radijatora, hladnjaka), kao primjerice u blizini vrata, gdje bi moglo
dolaziti do vibracija.
Električno priključenje
Sa unutrašnje strane zadnje ploče termostata ispod zaštitnog poklopca
nalaze se tri izlaza za priključenje.
Za oslobađanje poklopca koristite križni odvijač.
Riječ je o jednopolnim DIP kontaktima (SPDT), označeni kao COM,NO
i NC. U većini slučajeva koriste se COM i NO.
Kontakt je obilježen kod isključenog izlaza.
Montaža termostata
1. Na zidu probušite dvije rupice promjera 6 mm.
2. Stavite tiple i pričvrstite lijevi vijak, ali ne do kraja, ostaviti razmak 3 mm.
3. Povjesite termostat – navucite otvor oblika rupice ključa sa stražnje
strane zida na glavicu vijka i ugurnite udesno.
4. Pozicija termostata pričvrsti se stezanjem vijka i pritezanjem drugog
vijka.
PUŠTANJE U RAD
Termostat će početi raditi odmah nakon stavljanja baterija.
1. Skinite stražnju pločicu.
2. Umetnite dvije nove alkalne baterije tipa AA (ne koristite baterije za
punjenje) – zaslon se upali.
Ukoliko termostat ne funkcionira ispravno – prekontrolirajte polaritet
baterija i kemijskom olovkom pritisnite tipku za resetiranje
.
Ne koristite običnu olovku, oštra špica mogla bi prouzročiti kratki spoj
i tako termostat oštetiti.
NAMJEŠTANJE DANA I VREMENA
1. Pritisnite tipku za namještanje sata, minuta i dana.
