Emos EMP911 - Parametry Techniczne

7
• duży, wielofunkcyjny wyświetlacz ciekłokrystaliczny (LCD)
• możliwość sterowania systemem ogrzewania albo chłodzenia
• program zdeniowany przez użytkownika
• 2 programy regulacji temperatury
• możliwość sterowania ręcznego
• regulowana histereza temperatury
Parametry techniczne
Zakres pomiaru temperatury: 0 – 40 °C (rozdzielczość 0,1 °C)
Zakres regulacji temperatury: 5 – 30 °C (co 1°C)
Dokładność regulacji temperatury: ± 1 °C
Dokładność pracy zegara: ±90 s na miesiąc
Programy użytkownika: ustawienia ręczne
Histereza włączania i wyłączania: 0,2°C do 1,6 °C (rozdzielczość 0,1 °C)
Temperatura pracy: 5 – 40 °C
Temperatura magazynowania: 0 – 50 °C
Robocza wilgotność powietrza: 0 – 90 %, bez kondensacji pary wodnej
Włączane napięcie: 230 V~ 50 Hz
Maksymalne obciążenie: 230 V, 6 A czynne, 2 A indukcyjne
Wymiary: 125 x 84 x 29 mm (sz. x wys. x gł.)
Baterie: 2 x1,5 V AA
Opakowanie zawiera
1. termostat
2. wkręty (2 szt.)
3. wkręty (2 szt.)
4. instrukcja obsługi
Wyświetlacz LCD
1. Temperatura
2. Wskaźnik trybu ogrzewania, sygnalizacja chłodzenia albo ogrzewania
3. Sterowanie ręczne
4. Funkcja Dzień świąteczny
5. Wskaźnik stanu programu
6. Wskaźnik rozładowania baterii – zapala się, kiedy napięcie baterii
spadnie poniżej określonej wartości. Wtedy baterie należy jak
najszybciej wymienić.
7. Zegar
8. Dzień tygodnia

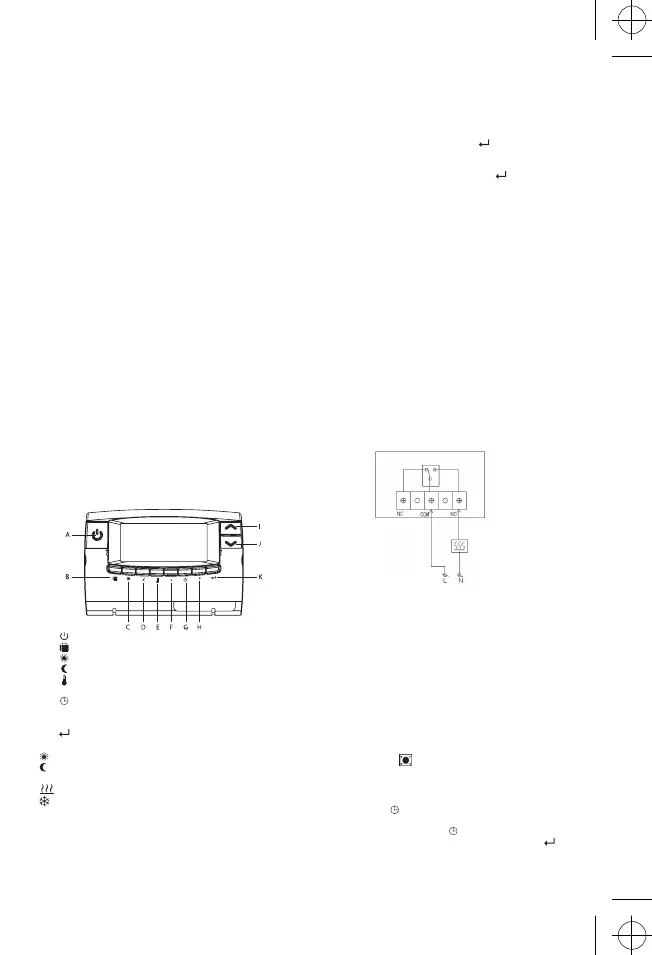

Panel przedni:
A. Włączenie/wyłączenie termostatu
B. Włączenie funkcji Dzień świąteczny
C.
Temperatura komfortowa
D. Temperatura ekonomiczna
E.
Ustawienie temperatury
F. S Ustawienie histerezy temperatury
G. Ustawianie czasu
H. P Ustawianie programu ogrzewania
I./J. ∧ ∨ Zmiana czasu, temperatury, dnia
K. Potwierdzenie wyboru, powrót do głównego menu
Tryby ogrzewania
„słońce“ – tzw. temperatura komfortowa (piktogram na wyświetlaczu).
„księżyc“ – temperatura ekonomiczna (piktogram na wyświetlaczu).
Obie temperatury można zmienić w razie potrzeby.
- włączony jest tryb ogrzewania
„śnieżynka“ – włączony jest tryb chłodzenia
Program
EMP911 zwiększa lub zmniejsza automatycznie temperaturę w po-
mieszczeniu zgodnie z wybranym programem.
Sterowanie ręczne
Jeżeli trzeba chwilowo zmienić temperaturę, a użytkownik nie chce
ingerować do ustawionych wcześniej programów, naciskamy strzałkę w
górę/w dół i ustawiamy wymaganą temperaturę. Zostanie wyświetlona
ikona dłoni. Zmianę potwierdzamy przyciskiem
.
Wybrany tryb zostanie zakończony z chwilą wykonania kolejnej zmiany
w programie.
Kasowanie wymaga kolejnego naciśnięcia przycisku .
Sterowanie ręczne ma priorytet przed ustawionym programem.
INSTALACJA
Przed instalacją termostatu należy wyłączyć zasilanie elektryczne.
Zalecamy, aby instalacji dokonał pracownik posiadający wymagane
kwalikacje.
Lokalizacja termostatu
• Lokalizacja termostatu może mieć istotny wpływ na jego działanie.
• Termostat umieszczamy w odpowiednim miejscu, najlepiej na wewnętrz-
nej ścianie w miejscu, w którym powietrze może swobodnie przepływać.
• Wybieramy pomieszczenie, w którym członkowie rodziny przeby-
wają najczęściej.
• Termostatu nie umieszczamy tam, gdzie mógłby być narażony na
bezpośrednie działanie światła słonecznego – nie mógłby wtedy
poprawnie regulować temperatury w pomieszczeniu.
• Termostatu nie umieszczamy w pobliżu źródeł ciepła (na przykład
telewizorów, grzejników, lodówek), ani w pobliżu drzwi, przy których
byłby narażony na wstrząsy .
Podłączenie elektryczne
Na wewnętrznej ściance tylnej części termostatu, pod osłoną znajdują
się trzy zaciski do podłączenia przewodów.
Do odkręcenia osłony należy wykorzystać wkrętak krzyżakowy.
Jednobiegunowe dwupołożeniowe styki (SPDT) są oznaczone, jako
COM, NO i NC. W większości przypadków wykorzystuje się COM i NO.
Styk jest narysowany przy wyłączonym wyjściu.
Montaż termostatu
1. W ścianie wykonujemy dwa otwory o średnicy 6 mm.
2. Wkładamy kołki rozporowe i wkręcamy lewy wkręt tak, aby miał
jeszcze 3 mm luzu.
3. Zawieszamy termostat – korzystamy z otworu o kształcie klucza w
tylnej ściance, przewlekamy łeb wkręta i przekręcamy w prawo.
4. Położenie termostatu ustalamy wkręcając drugi wkręt i następnie
dokręcając oba wkręty.
URUCHOMIENIE DO PRACY
Termostat zaczyna działać zaraz po włożeniu baterii.
1. Zdejmujemy tylną część obudowy.
2. Wkładamy dwie nowe alkaliczne baterie „paluszki” typu AA (nie sto-
sujemy baterii przystosowanych do doładowywania) – wyświetlacz
zaczyna świecić.
Jeżeli tak nie jest sprawdzamy polaryzację baterii i końcem długopisu
naciskamy przycisk Reset
.
Nie korzystamy ze zwykłego ołówka, ponieważ grat może spowodo-
wać zwarcie i uszkodzić termostat.
USTAWIANIE DNIA I CZASU
1. Naciskamy przycisk do ustawiania godzin, minut i dnia.
2. Wartości ustawiamy korzystając ze strzałek w górę i w dół.
3. W menu poruszamy się przyciskiem .
4. Po ustawieniu czasu czekamy 15 sekund albo naciskamy przycisk .
