Programm
EMP911 erhöht oder mindert die Raumtemperatur automatisch nach
eingestelltem Programm.
Manuelle Bedienung
Wenn Sie vorübergehend die Temperatur ändern wollen und nicht in
die eingestellten Programme eingreifen möchten, drücken Sie den
Pfeil oben/unten und stellen Sie gewünschte Temperatur ein. Es wird
die Ikone „Hand“ gezeigt. Die Änderung mit der Taste
bestätigen.
Der angewählte Modus wird bis zur nächsten Programmänderung
beibehalten.
Für Storno wieder die Taste
drücken.
Die manuelle Bedienung hat den Vorzug vor dem eingestellten
Programm.
INSTALLIERUNG
Vor der Thermostatmontage schalten Sie die elektrische Netzzuleitung
stromlos.
Wir empfehlen die Montage durch einen qualizierten Fachmann
durchführen zu lassen.
Thermostatanbringung
• Die Thermostatanbringung kann seine Funktion wesentlich beein-
ussen.
• Geben Sie den Thermostat auf einen geeigneten Platz, am besten
an einer Innenwand, an einem Ort, wo die Luft zirkuliert.
• Wählen Sie einen Ort, wo sich die Familienmitglieder am meisten
aufhalten.
• Vermeiden Sie direkte Sonneneinstrahlung, der Thermostat würde
sonst nicht die richtige Raumtemperatur einhalten.
• Montieren Sie ihn nicht in der Nähe von Wärmequellen (z.B. Fernsehen,
Heizkörpern oder Kühlschränken), aber auch nicht in der Nähe von
Türen, wo die Verwirbelungen die Funktion beeinussen könnten.

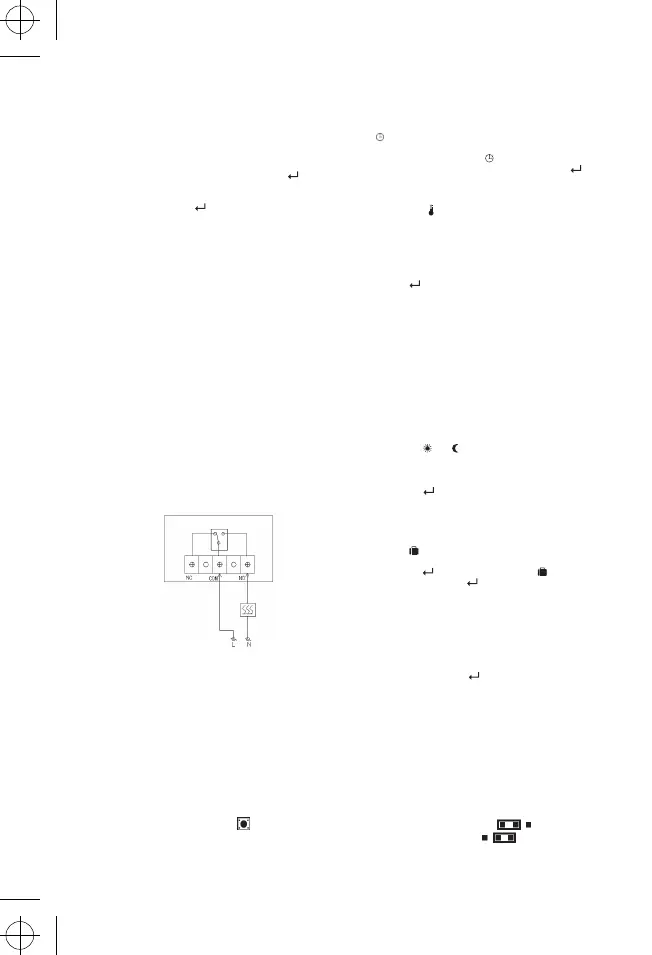

Elektrischer Anschluss
Auf der inneren Seite der hinteren Thermostatabdeckung benden
sich drei Ausgänge für den Schaltanschluss. Zur Abdeckungslockerung
benutzen Sie einen Schraubenzieher mit einem Kreuzschlitz.
Es handelt sich um einen einpoligen Ein-Aus-Kontakt (SPDT) bezeich-
net mit COM, NO und NC. Meistens werden die Kontakte COM und
NO benutzt.
Hier ist der Kontakt im ausgeschalteten Zustand gezeichnet.
Montage des Thermostates
1. In die Wand zwei Önungen mit dem Durchmesser von 6 mm
bohren.
2. Die Dübel einschieben und die linke Schraube mit einem Spiel von
3 mm einschrauben.
3. Den Thermostat anhängen – die Önung mit Schlüssellochform
in der hinteren Seite auf den Schraubenkopf anhängen und nach
rechts einschieben.
4. Die Thermostatlage durch Nachziehen der zweiten Schraube xieren.
INBETRIEBNAHME
Der Thermostat beginnt sofort nach dem Batterieeinlegen zu arbeiten.
1. Nehmen Sie den hinteren Deckel ab.
2. Legen Sie zwei neue alkalische Batterien vom Typ AA ein (benutzen
Sie keine Nachladebatterie) – das Display leuchtet auf.
Wenn nicht, dann die Batteriepolarität überprüfen und mit einem
Kugelschreiber die Taste Reset drücken
.
Nicht einen normalen Bleistift benutzen, die abgenutzte Mine könnte
einen Kurzschluss verursachen und den Thermostat beschädigen.
UHRZEIT UND WOCHENTAG EINSTELLEN
1. Zum Einstellen von Tag, Stunden und Minuten drücken sie die Taste
.
2. Die Werte mittels der Pfeile in Richtung oben und unten eingeben.
3. Transfer in Menü mit der Taste
durchführen.
4. Nach Zeiteinstellung 15 Sekunden warten oder die Taste
drücken.
EINSTELLEN UND ÜBERWACHUNG DER
TEMPERATUR
1. Mit der Taste den Thermostat in den Modus „Einstellen und
Überwachung der Temperatur“ umschalten. Display zeigt das
Piktogramm des eingestellten Temperaturmodus (Sonne, Mond)
an und der Wert blinkt.
2. Die Taste des Temperaturmodus (Sonne, oder Mond) drücken und
mit dem Pfeildruck auf/ab die gewünschte Temperatur einstellen.
3. Einstellbarer Temperaturbereich ist von 5 bis 30 °C. Bestätigung mit
der Taste .
MANUELLE BEDIENUNG
Nach dem Pfeildruck auf/ab zeigt auf dem Display das Piktogramm
„Hand“ s.g. manuelle Bedienung an. Die so eingestellte Komfort- oder
Spartemperatur wird einen Vorzug vor dem programmierten Tempe-
raturmodus haben und zwar bis zur nächsten durch das Programm
eingestellten Änderung. Priorität der manuellen Bedienung können Sie
mit der Taste SET löschen, das Piktogramm „Hand“ erlischt.
EINSTELLUNG UND ÜBERWACHUNG DER
PROGRAMME
1. Mit der Taste P auf dem Display die Programmanzeige des laufenden
Tages aufrufen.
2. Den Tag mit dem Pfeil auf/ab ändern.
3. Danach wieder die Taste P für die Änderung des Programms drücken.
4. Mit der Taste
oder kann man die Aufteilung der Komfort- und
Spartemperatur ändern. Der schwarze Balken bedeutet die Kom-
forttemperatur, leeres Feld die Spartemperatur. Mit dem Pfeildruck
auf/ab kann man im Zeitplan des Tages vorgehen.
5. Mit der Taste die Änderungen bestätigen und in den normalen
Betriebsmodus zurückkehren.
FUNKTION FERIEN
Der Thermostat ermöglicht im Bedarfsfall eine Temperatur für längere
Zeit (1 Stunde bis 99 Tage) einzustellen.
1. Die Taste anhalten, der Temperaturwert beginnt zu blinken.
2. Mit dem Pfeildruck auf/ab die gewünschte Temperatur einstellen.
3. Mit der Taste bestätigen, es wird die Ikone angezeigt. Für das
Löschen wieder die Taste drücken, die Koerikone erlischt.
HYSTERESE DER EINSCHALT- UND
AUSSCHALTTEMPERATUR
Die Hysterese ist der Unterschied zwischen Einschalt- und Ausschalt-
temperatur. Es gibt die Möglichkeit den Wert zwischen 0,2 °C bis
1,6 °C zu wählen.
1. Mit der Taste S und dem Pfeil auf/ab kann man den Hysteresewert
einstellen.
2. Bestätigung mit der Taste .
Beispiel: Bei der Temperatureinstellung auf 22 °C und bei der Hysterese = 0,5 °C
schaltet die Heizung beim Temperatursenkung unter 21,5 °C ein und bei Tempe-
raturüberschreitung von 22,5 °C schaltet diese wieder aus.
EINSTELLEN DES HEIZUNG- ODER KÜHLMODUS -
SCHALTER DIP
Unter dem hinteren Deckel bendet sich der Schalter DIP. Der steuert das
Umschalten von Heizung- oder Kühlmodus. Die Komforttemperatur ist
bei dem Heizungssystem normal höher als die Spartemperatur und bei
dem Kühlsystem ist es umgekehrt, man muss mit diesem Schalter wählen,
ob der Thermostat das Heizungssystem oder Kühlsystem steuern sollte.
Die Modusänderung nur ohne elektrischen Anschluss und ohne ein-
gelegte Batterien durchführen!
Aktivierter Heizungsmodus – HEAT -
Aktivierter Kühlmodus – COOL -
