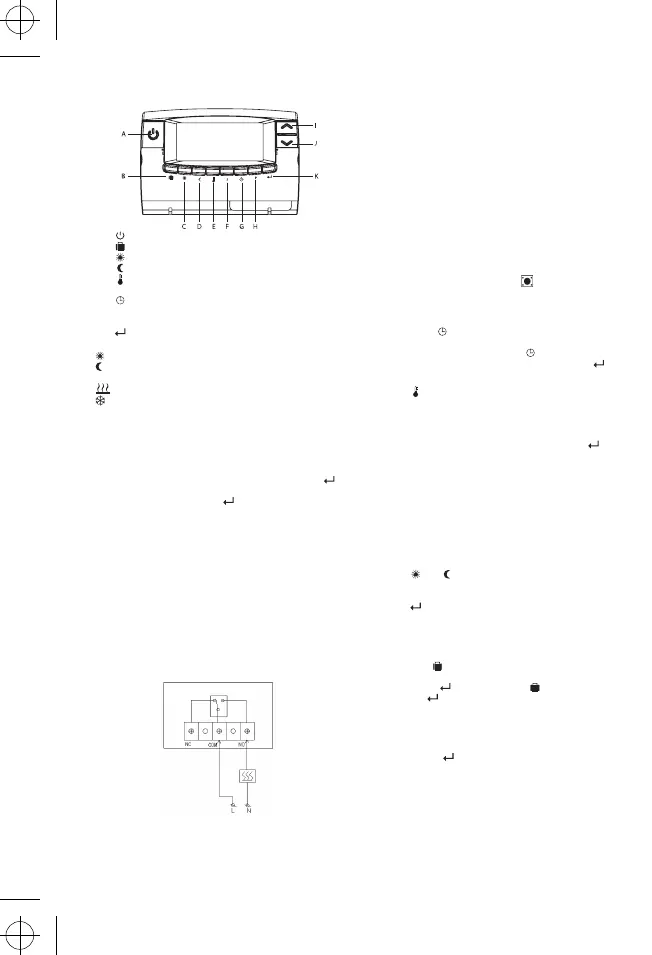

Přední panel:
A. Zapnutí/vypnutí termostatu
B. Aktivace funkce prázdniny
C.
Komfortní teplota
D. Úsporná teplota
E.
Nastavení teploty
F. S Nastavení teplotního rozptylu
G. Nastavení času
H. P Nastavení teplotního programu
I./J. ∧ ∨ Změna dne, teploty, času
K. Potvrzení volby, návrat do hlavního menu
Teplotní režimy
„slunce“ – tzv. komfortní teplota (piktogram na displeji)
„měsíc“ – úsporná teplota (piktogram na displeji)
Obě teploty lze měnit podle potřeby.
- aktivovaný režim vytápění
„vločka“ – aktivovaný režim chlazení
Program
EMP911 zvyšuje nebo snižuje teplotu v místnosti podle nastaveného
programu automaticky.
Manuální ovládání
Potřebujete-li dočasně změnit teplotu a nechcete zasahovat do nastave-
ného programu, stiskněte šipku nahoru/dolů a nastavte požadovanou
teplotu. Bude zobrazena ikona ruky. Změnu potvrdíte tlačítkem
.
Zvolený mód bude ukončen do další změny v programu.
Pro zrušení stiskněte znovu tlačítko .
Ruční ovládání má přednost před nastaveným programem.
INSTALACE
Před instalací termostatu vypněte přívod proudu.
Doporučujeme, aby instalaci prováděl kvalikovaný pracovník.
Umístění termostatu
• Umístění termostatu může výrazně ovlivnit jeho funkci.
• Termostat umístěte na vhodné místo, nejlépe na vnitřní zdi, v místě,
kde vzduch volně cirkuluje.
• Zvolte místo, kde se členové vaší rodiny nejčastěji zdržují.
• Neumísťujte termostat tam, kde by byl vystaven přímému sluneč-
nímu záření –neudržoval by teplotu v místnosti správně.
• Termostat neumisťujte do blízkosti tepelných zdrojů (např. televizo-
rů, radiátorů, chladniček), ale ani například do blízkosti dveří, kde by
trpěl vibracemi.
Elektrické zapojení
Na vnitřní straně zadního krytu termostatu jsou pod krytkou tři výstupy
pro zapojení.
K uvolnění krytky použijte křížový šroubovák.
Jsou to jednopólové dvoupolohové kontakty (SPDT), označené jako
COM, NO a NC. Ve většině případů se používají COM a NO.
Kontakt je nakreslen při vypnutém výstupu.
Montáž termostatu
1. Vyvrtejte do zdi dva otvory o průměru 6 mm.
2. Zasuňte hmoždinky a zašroubujte levý šroub tak, aby měl vůli 3 mm.
3. Zavěste termostat – navlékněte otvor tvaru klíčové dírky v zadní
stěně na hlavu šroubu a zasuňte směrem doprava.
4. Polohu termostatu zaxujte zašroubováním a dotažením druhého
šroubu.
UVEDENÍ DO ČINNOSTI
Termostat začne pracovat ihned po vložení baterií.
1. Odejměte zadní kryt.
2. Vložte dvě nové tužkové alkalické baterie typu AA (nepoužívejte
dobíjecí baterie) – displej se rozsvítí.
Pokud ne, termostat nefunguje správně – zkontrolujte polaritu baterií
a propisovací tužkou stiskněte reset tlačítko
.
Nepoužívejte obyčejnou tužku, obroušená tuha by mohla způsobit
zkrat a termostat poškodit.
NASTAVENÍ DNE A ČASU
1. Stiskněte tlačítko k nastavení hodin, minut a dne.
2. Hodnoty nastavujete šipkami nahoru, dolů.
3. Přesun v menu provedete stiskem tlačítka .
4. Po nastavení času vyčkejte 15 sekund nebo stiskněte tlačítko
.
NASTAVENÍ A KONTROLA TEPLOTY
1. Tlačítkem přepněte termostat do režimu Nastavení a kontrola
teploty. Na displeji se zobrazí piktogram nastaveného teplotního
režimu (slunce, měsíc) a hodnota bude blikat.
2. Stiskněte tlačítko teplotního režimu (slunce nebo měsíc) a šipkou
nahoru/dolů nastavte požadovanou teplotu.
3. Nastavitelný rozsah teploty je 5 až 30 °C. Potvrďte tlačítkem .
MANUÁLNÍ OVLÁDÁNÍ
Stiskem šipky nahoru/dolů se na displeji objeví piktogram ruka, tzv.
manuální ovládání. Takto nastavená komfortní nebo úsporná teplota
bude mít přednost před nastaveným teplotním režimem, a to až do pří-
chodu příští, programem nastavené změny. Prioritu ručního nastavení
potvrdíte a zrušíte tlačítkem SET, piktogram ruka zmizí.
NASTAVENÍ A KONTROLA PROGRAMŮ
1. Tlačítkem P vyvolejte na displeji zobrazení programu současného dne.
2. Stiskněte šipku nahoru/dolů pro změnu dne.
3. Potom znovu stiskněte tlačítko P pro nastavení programu.
4. Tlačítkem nebo můžete měnit rozvržení komfortní a úsporné
teploty. Černý dílek znamená komfortní teplotu, prázdné pole úspornou
teplotu. Stiskem šipky nahoru/dolů postupujete v časovém rozvrhu dne.
5. Tlačítkem potvrdíte změny a vrátíte se do normálního provozního
režimu.
FUNKCE PRÁZDNINY
Termostat umožňuje v případě potřeby nastavit jednu teplotu na delší
časové období.
1. Přidržte tlačítko , začne blikat hodnota teploty.
2. Stiskem šipky nahoru/dolů nastavte požadovanou teplotu.
3. Potvrďte tlačítkem , bude zobrazena ikona . Pro zrušení stiskněte
znovu tlačítko , ikona kufru nebude zobrazena.
ROZPTYL ZAPÍNACÍ A VYPÍNACÍ TEPLOTY
Rozptyl je rozdíl mezi zapínací a vypínací teplotou. Lze zvolit hodnotu
mezi 0,2 °C až 1,6 °C.
1. Stiskněte tlačítko S a šipkou nahoru/dolů nastavte hodnotu rozptylu.
2. Potvrďte tlačítkem .
Příklad: Nastavíte-li například teplotu na 22 °C a rozptyl = 0,5 °C, vytápění se
zapne při poklesu teploty pod 21,5 °C a vypne při překročení teploty 22,5 °C.
NASTAVENÍ REŽIMU VYTÁPĚNÍ NEBO CHLAZENÍ -
PŘEPÍNAČ DIP
Pod zadním krytem je přepínač DIP. Ovládá přepínání vytápěcího nebo
chladícího systému. Protože je komfortní teplota pro vytápěcí systémy běž-
ně vyšší než úsporná a u chladících systémů je tomu naopak, je nutno tímto
přepínačem zvolit, zda bude termostat řídit systém vytápěcí nebo chladící.
