MONTAGE
Warnung:
Trennen Sie die Heiz-/Klimaanlage vor dem Thermostatwechsel von der
elektrischen Hauptspannungsquelle in Ihrer Wohnung. Damit verhindern
Sie einen möglichen Unfall durch Stromschlag.
Thermostat-Standort
Der Standort des Thermostats ist von großer Bedeutung für die Funktion
des Thermostats. Bringen Sie sie in dem Raum an, in dem sich die Famili-
enmitglieder am häugsten aufhalten. Wählen Sie einen Platz, am besten
an einer Innenwand, an dem die Luft frei zirkuliert und auf den keine direkte
Sonneneinstrahlung trit. Positionieren Sie den Thermostat nicht in der Nähe
von Wärmequellen (von Fernsehgeräten, Radiatoren, Kühlschränken) oder
in der Nähe von Türen. Wenn Sie diese Empfehlungen nicht beachten, wird
der Thermostat die Raumtemperatur nicht korrekt aufrechterhalten können.
Montage des Thermostats
1. Nehmen Sie die Rückseite des Gehäuses des Thermostaten ab.
2. Die Lochposition markieren.
3. Zwei Löcher bohren, vorsichtig die Kunststodübel einsetzen und die
Rückseite des Thermostatgehäuses mit zwei Schrauben befestigen.
4. Die Leitungen in die markierten Klammern nach Schaltbild anschließen.
5. Die Installation durch Einsetzen des Thermostats in die angebrachte
Gehäuserückseite fertigstellen.
Anmerkung: Die Klammern benden sich unter der Abdeckung. Drücken
Sie leicht auf die rechte Seitenäche der Abdeckung und drehen Sie diese
nach links.

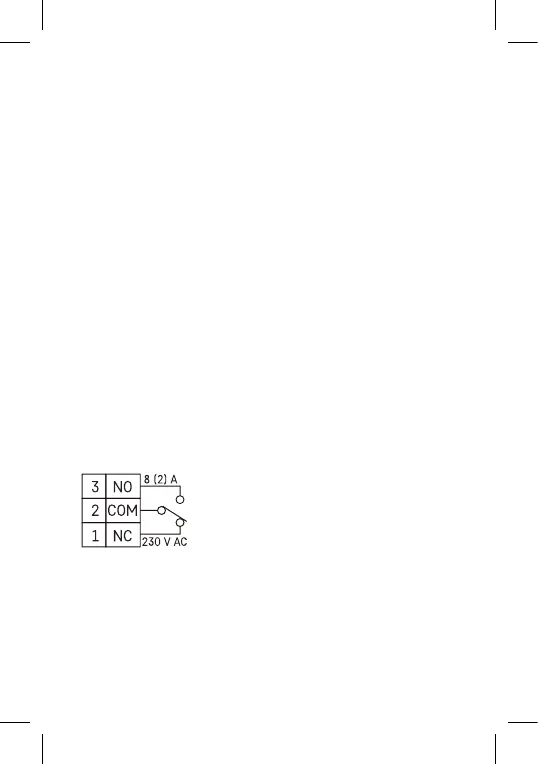

Schaltbild
NO – normal geöneter Kontakt
COM – Kontakt des Schalters
NC – normal geschlossener Kontakt
