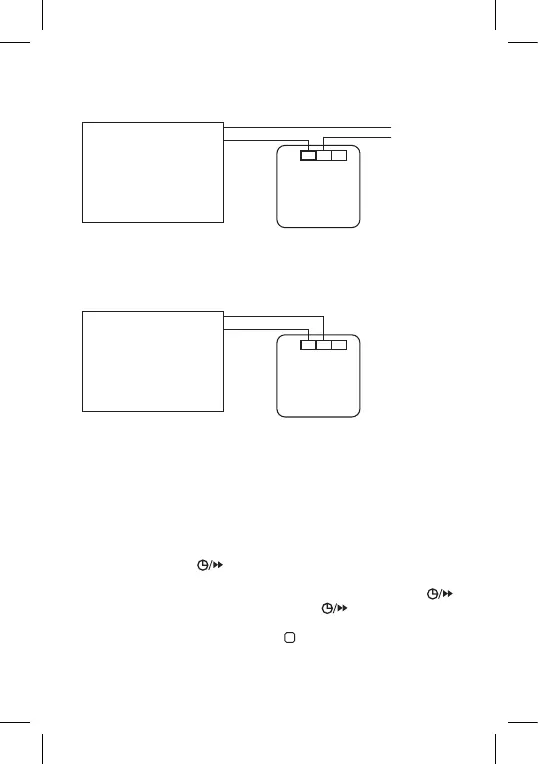

Spannungsschaltungsschema für den Thermostat P5607 für Kessel
mit „NO“-Ausgang:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Heizgeräte, die eine
230-V-Versorgungsspan-
nung erfordern, z. B.
Zentralheizungspumpe. Thermostat
* Beim Anschluss einer Klimaanlage am Thermostat schließen Sie den
Phasenleiter „L“ an der „NC“-Klemme an.
Spannungsfreies Schaltungsschema für den Thermostat P5607 für
Kessel mit „NO“-Ausgang:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Heizgeräte, die einen
spannungslosen Kontakt
erfordern, z. B. Gaskessel. Thermostat
Inbetriebnahme (Abb. 3 und 4)
Nehmen Sie die Abdeckung auf der Vorderseite des Thermostats ab und
legen Sie 2 alkalische 1,5 V AAA Batterien ein.
Keine wiederauadbaren 1,2-V-Batterien verwenden.
Nach dem Einlegen der Batterien ist der Thermostat in Betrieb und das
Display ist aktiv.
Wenn der Thermostat nicht korrekt funktioniert, überprüfen Sie bitte die
Polarität der Batterien oder ob die Batterien nicht leer sind.
Einstellen von Tag und Uhrzeit
Drücken Sie die Taste , die Zahl für den Tag beginnt zu blinken (1 –
Montag bis 7 – Sonntag).
Wählen Sie mit den Tasten + und – den aktuellen Tag und drücken Sie .
Stellen Sie die Stunde ein, drücken Sie erneut und stellen Sie dann
die Minuten ein.
Bestätigen Sie durch Drücken der Taste .
