22

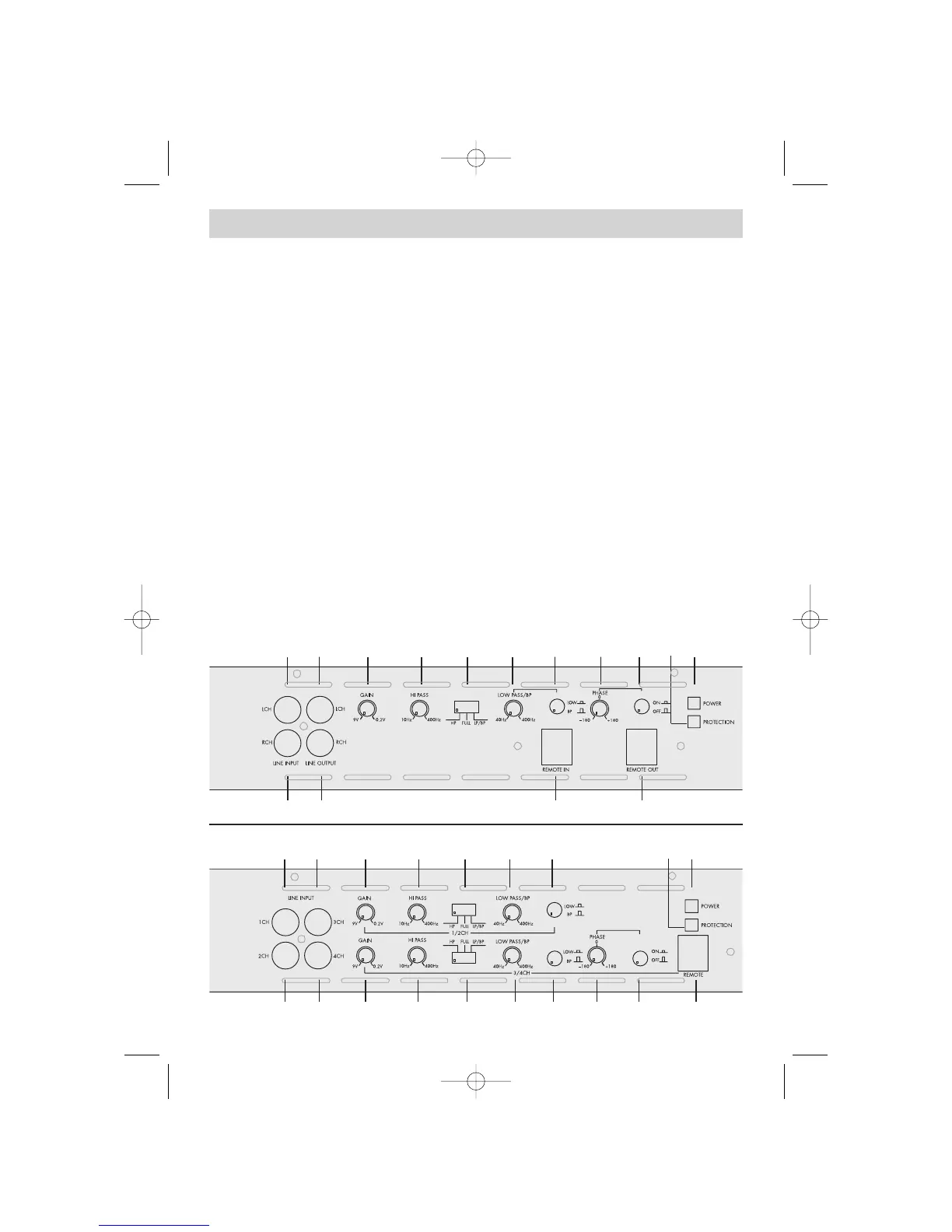

2. ANSCHLÜSSE & BEDIENUNGSELEMENTE
13 PHASEN REGLER
Regler zum Einstellen der Phase des Ausgangs-Signals, siehe Anschnitt 7.8
14 SCHALTER ZUM EIN- ODER AUSSCHALTEN DER PHASEN-REGELUNG
Schiebeschalter zum aktivieren oder deaktivieren der Phase-Shift Funktion an der integrierten
elektronischen Frequenzweiche, siehe Abschnitt 7.8
15 EINGANGSBUCHSE FÜR DIE SEPARATE FERNBEDIENUNGSEINHEIT
Telefonbuchsen Eingang, zum Anschluss der Verbindungskabels der Fernbedienungseinheit,
siehe Abschnitt 6.1
16 POWER LED
Grüne "Power" LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand, siehe auch Abschnitt 7.5
17 PROTECTION LED
Rote "Protection" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie
z.B. Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an den
LS-Ausgängen, siehe Abschnitt 7.5
18 AUSGANGSBUCHSE
Fernbedienungs-Signal Ausgangsbuchse. Dieser Ausgang dient zum Duchschlaufen des
Tiefpass Level Fernbedienungs-Signals, wenn zwei oder mehrere EA2350 über einen
Fernbdienungsgeber gesteuert werden sollen
