2. ANSCHLÜSSE & BEDIENUNGSELEMENTE

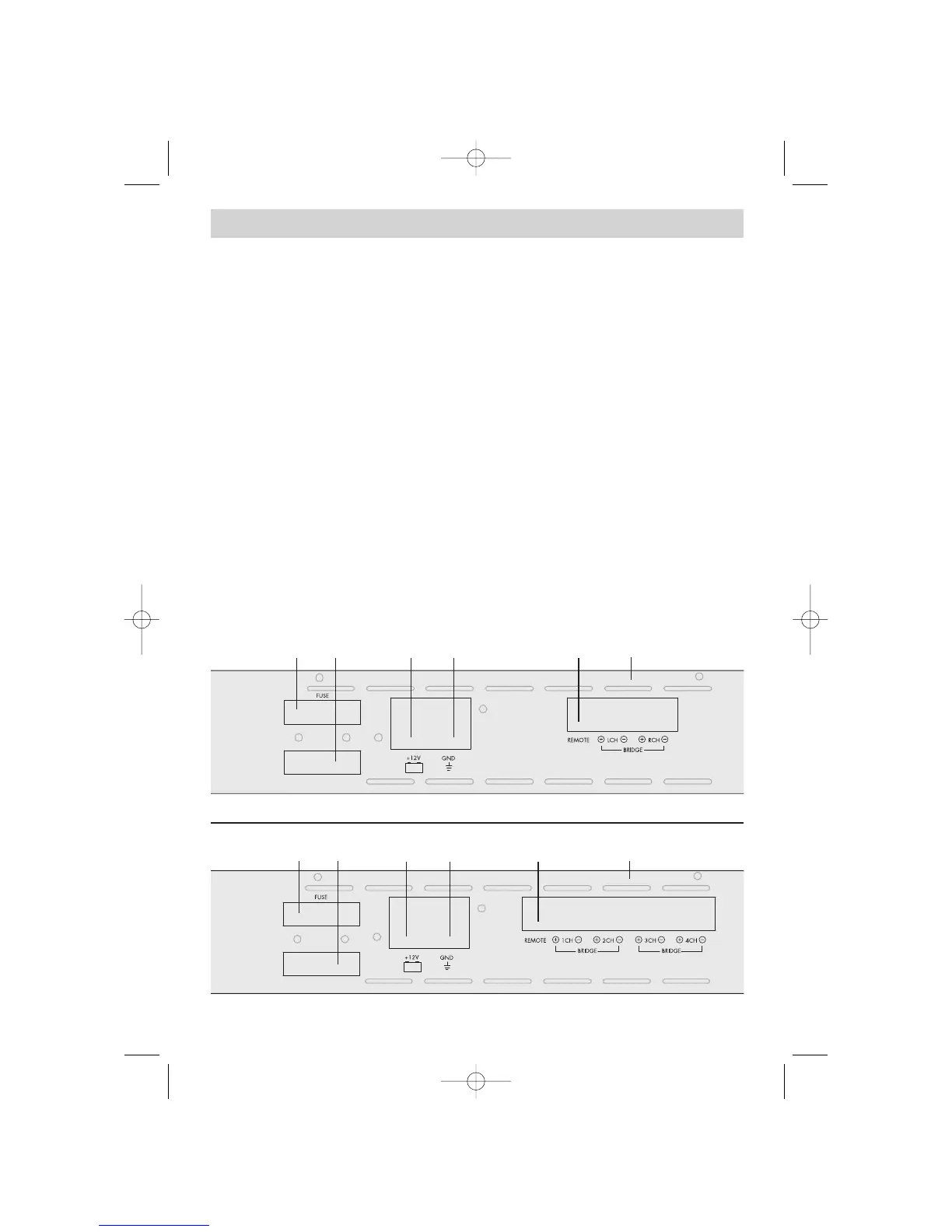

2.2 EINGÄNGE & FUNKTIONEN AM REAR PANEL
19a/ FUSES
19b Maxi-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung und
Fehlmanipulation. Verwenden Sie für diese Endstufe nur Maxi-Sicherungen mit korrektem
Wert, siehe Abschnitt 7.9
20 + 12V" POWER INPUT TERMINAL
35mm2 Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie, siehe
Abschnitt 6.3
21 "GND" POWER INPUT TERMINAL
35mm
2
Eingansterminal für den Anschluss an die Chassis-Masse des Kfz's, oder den
Minuspol der Fahrzeugbatterie, siehe Abschnitt 6.3
22 "REM" INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-
Remote Ausgang des Steuergerätes, siehe Abschnitt 6.1
23 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo oder gebrückt,
siehe Abschnitt 6.2
20 21
22 2319 19
19 20 21
22 23
19
EA2350
2-CH
EA4150
4-CH
23
EA 2/4-CH Manual 12.03.2002 12:55 Uhr Seite 23
