3 Montage
Raccordement
mécanique

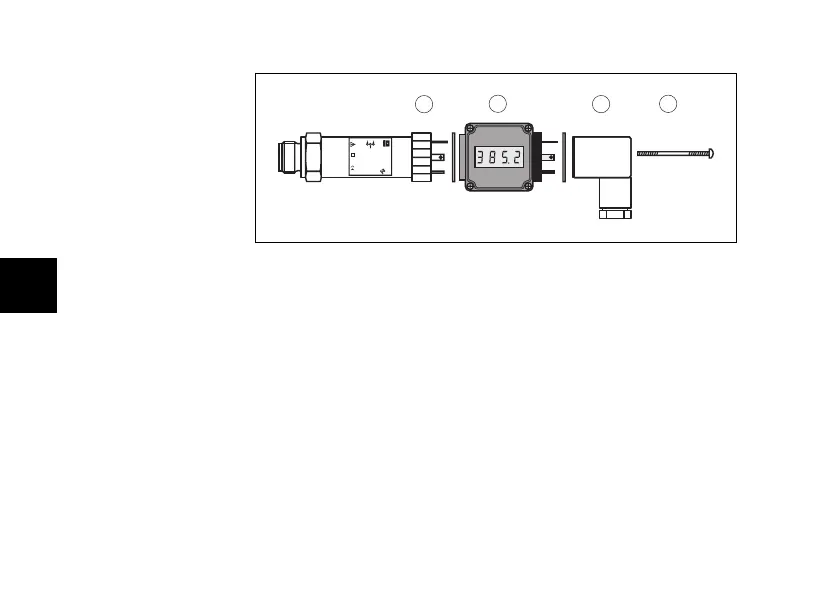

Fig. 1: Raccordement mécanique (affichage tourné de 90° par rapport à l’état
initial de livraison)
• Embrocher l’afficheur ➁ entre le connecteur ➂ et le socle du
connecteur ➀ du capteur.
• Remplacer la vis de fixation ➃ par la vis prolongée faisant partie de
la livraison.
• Placer les joints entre capteur/afficheur et afficheur/connecteur.
• L’afficheur peut être tourné de 90°.
• On peut appliquer en-dessous de l’affichage DEL une étiquette
(fournie) comportant l’unité technique.
Après montage l’afficheur est prêt à fonctionner.
ENDRESS+HAUSER
CERABAR T
PMP 131- ## # # # ###
SER No.
p
4…20 mA
IP 65 (1) (rd) + (2) (wt) –
1
2
3
4
P01-PHX2xxxx-17-xx-xx-xx-001
fr
