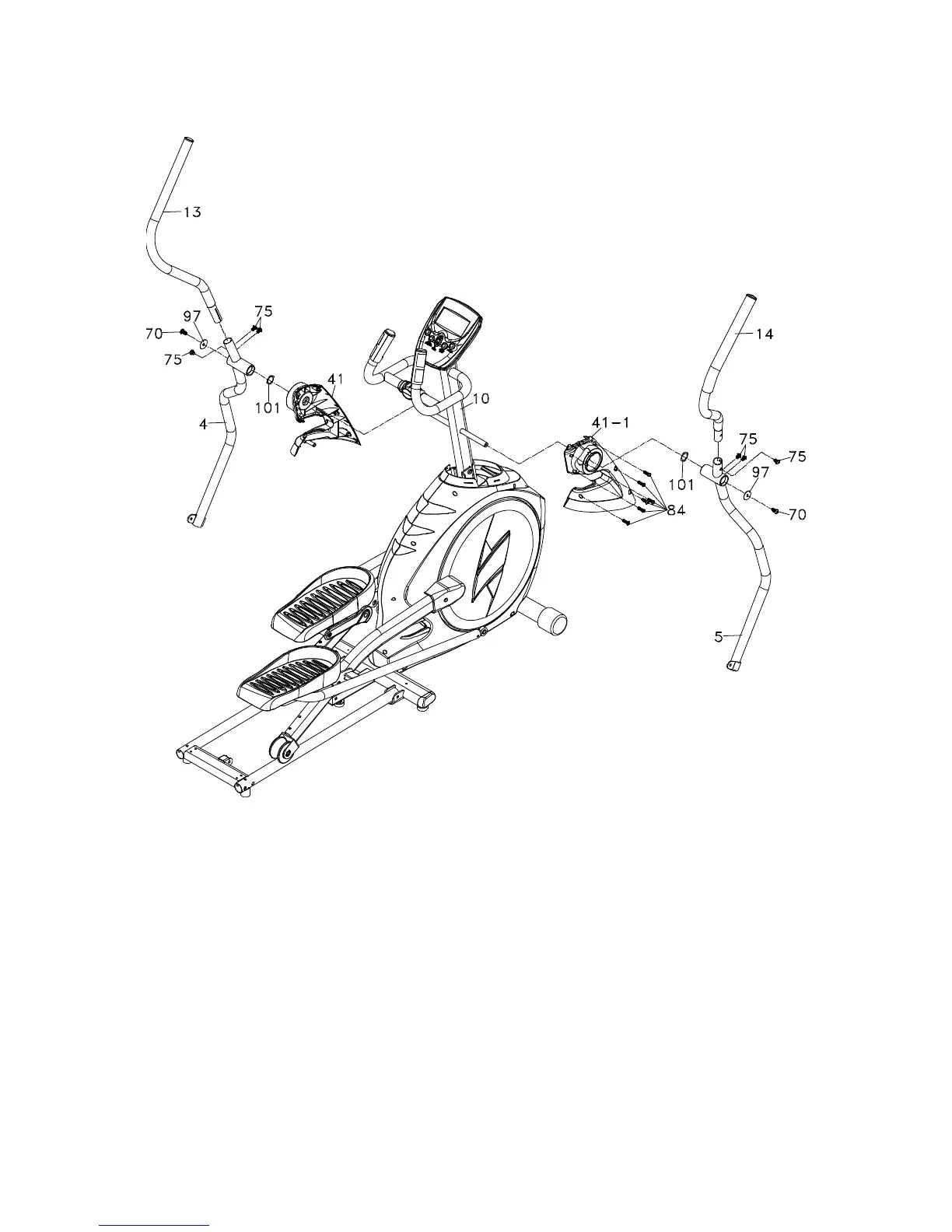

1. Kryt stĺpika konzoly (L) (41) nainštalujte na hriadeľ na ľavej strane stĺpika (10) a kryt stĺpika
konzoly (R) (41~1) na hriadeľ na pravej strane stĺpika (10), spojte postupne s bočným puzdrom
(L) a (R) (42, 43) a upevnite šiestimi skrutkami do plechu Ø3,5 × 12 mm (84) pomocou
kombinovaného skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
2. Dve vlnité podložky Ø17 (101), spodnú rúčku (L) (4) a spodnú rúčku (R) (5) nasuňte v tomto
poradí na hriadeľ stĺpika (10) a uchyťte dvoma skrutkami so šesťhrannou hlavou 5/16" × 15
mm (70) a dvoma plochými podložkami 5/16" × 23 × 1,5T (97) pomocou kombinovaného
skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
3. Výkyvnú páku (L) (13) spojte so spodnou rúčkou (L) (4) a zaistite tromi imbusovými skrutkami s
pologuľovou hlavou 5/16" × 15 mm (75) pomocou kombinovaného skrutkovača na imbusové
skrutky M5 a skrutky s krížovou hlavou (108). Rovnaký postup zopakujte aj na pravej strane.
