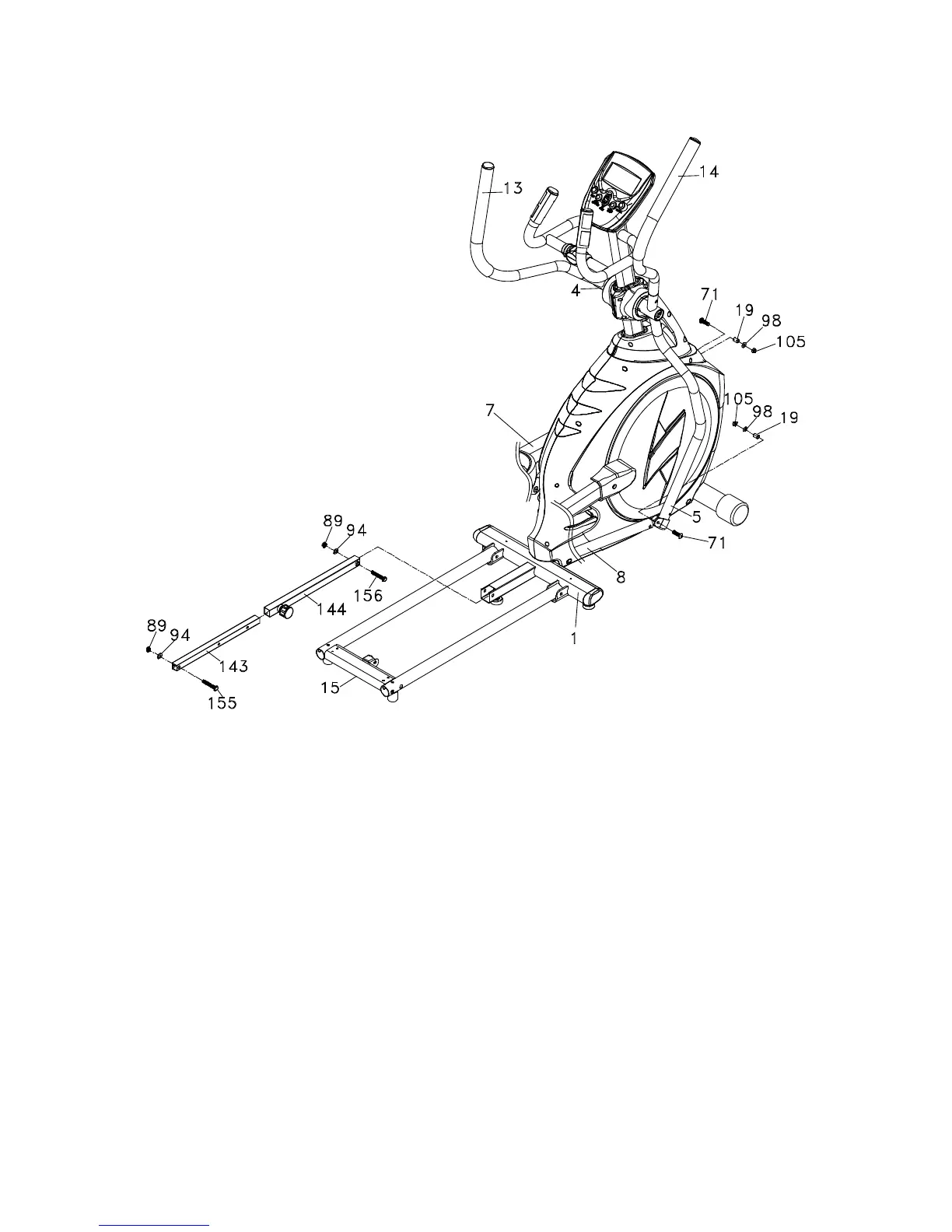

Krok 3 Montáž spojovacieho ramena
1. Jednu skrutku so šesťhrannou hlavou 5/16" × 32 mm (71), plochú podložku 5/16" × 20 × 1,5T
(98) a samoistiacu maticu 5/16" × 7T (105) použite na uchytenie guľového kĺbu (23), ktorý sa
nachádza na konci spodnej rúčky (L) (4). Použite kľúč 13,14 mm (111) a úč 12 mm (110).
Postup zopakujte na pravej strane.
2. Uvoľnite zaisťovaciu skrutku (145) a potom zasuňte vnútorný zásuvný diel (143) do vonkajšieho
dielu (144). Vonkajšiu koľajničku (144) uchyťte k hlavnému rámu imbusovou skrutkou
s pologuľovou hlavou 3/8" × 2" (156), plochou podložkou 3/8" × 19 × 1,5T (94) a samoistiacou
maticou 3/8" × 7T (89) pomocou kľúča 13,14 mm_ (111) a pomocou kombinovaného
skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108). Potom použite
imbusovú skrutku s pologuľovou hlavou 3/8" × 1-1/2"_ (155), plochú podložku 3/8" × 19 × 1,5T
(94) a samoistiacu maticu 3/8" × 7T (89) na uchytenie vnútornej koľajničky (143) na spojku
koľajníc (15) pomocou kľúča 13,14 mm_ (111) a kombinovaného skrutkovača na imbusové
skrutky M5 a skrutky s krížovou hlavou (108).
