88

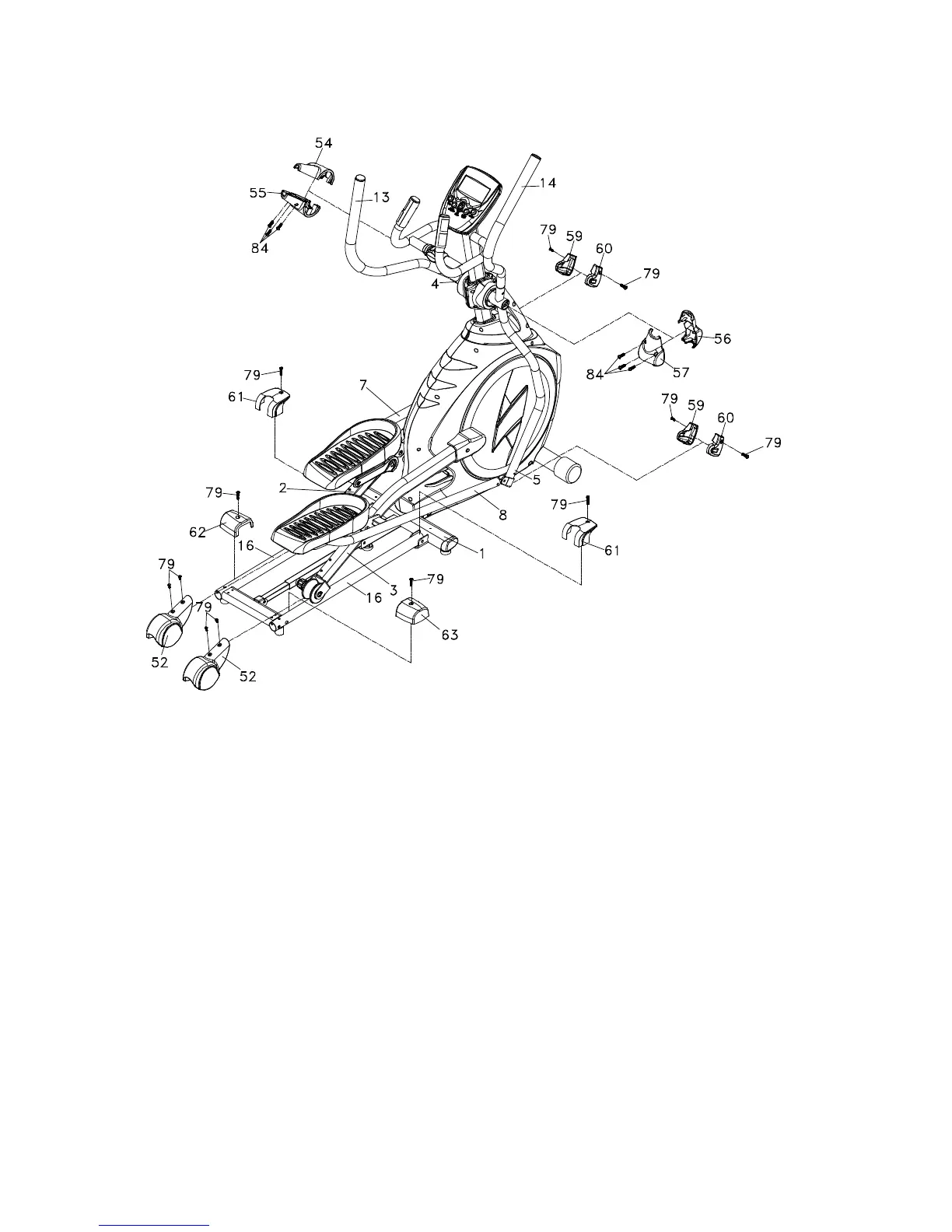

Krok 4 Montáž plastových dielov
1. Na montáž krytu spojovacieho ramena A (L) (59) a krytu spojovacieho ramena B (R) (60) na
spodné rúčky (4, 5) na každej strane použite štyri skrutky s krížovou hlavou M5 × 15 mm (79)
a kombinovaný skrutkovač na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
2. Na montáž krytov posuvných koliesok (52) na ľavé a pravé rameno pedálu (2, 3) použite štyri
skrutky s krížovou hlavou M5 × 15 mm (79) a kombinovaný skrutkovač na imbusové skrutky
M5 a skrutky s krížovou hlavou (108).
3. Predný kryt rúčky (L) (54) a zadný kryt rúčky (L) (55) uchyťte troma skrutkami do plechu Ø3,5 ×
12 mm (84) na ložiskové teleso na spodnej rúčke (L) (4) pomocou kombinovaného skrutkovača
na imbusové skrutky M5 a skrutky s krížovou hlavou (108). Postup zopakujte na prednom kryte
rúčky (R) (56) a zadnom kryte rúčky (R) (57) na pravej strane.
4. Dvoma skrutkami s krížovou hlavou M5 × 15 mm (79) uchyťte kryty stredného stabilizátora (61)
na zadnom stabilizátore a na každej strane hlavného rámu (1) pomocou kombinovaného
skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
5. Jednou skrutkou s krížovou hlavou M5 × 15 mm (79) uchyťte kryt zadného stabilizátora (L) (62)
na koľajničkovej rúrke (16) pomocou kombinovaného skrutkovača na imbusové skrutky M5
a skrutky s krížovou hlavou (108). Postup zopakujte na kryte zadného stabilizátora (R) (63) na
druhej strane.
