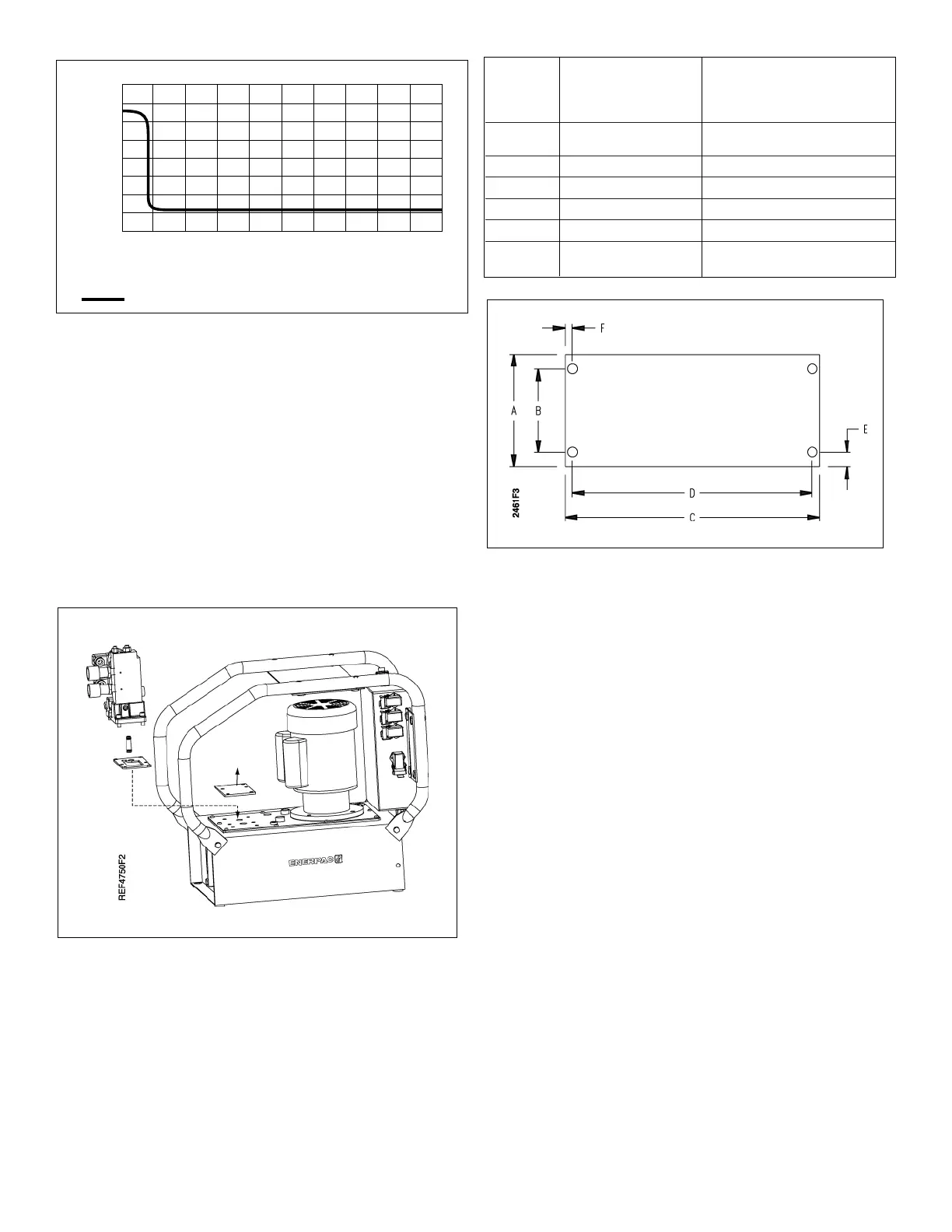

3.2 Flödesscheman — vid 60 hz. (se bild 1)
4.0 INSTALLATION
Installera pumpen så att luftflödet runt motorn och pumpen
fungerar obehindrat. Håll motorn ren så att maximal kylning
uppstår vid drift.
4.1 Montering av ventiler (Bild 2)
1. Ta bort plattan.
2. Fäst O-ringar och förstärkningar på kopplingen.
3. Fäst packningen, kopplingsmonteringen och ventilhops
ättningen på pumpen. Skada inte O-ringarna när du installerar
kopplingen.
Bild 2
4.2 Montering av pumpen
Fyra M12 x 1.75 gängade plattor medföljer för montering av
pumpen på en fast yta. Se bild 3 för monteringsdimensioner.
2.5 Gallons 5, 10 Gallons
(10 L) (20 L, 40 L)
i (mm) i (mm)
A 8.75 (222) 13.75 (349)
B 6.50 (165) 12.25 (311)
C 19.88 (505) 19.88 (505)
D 18.72 (475) 18.72 (475)
E 1.13 (29) .75 (19)
F .58 (15) .58 (15)
Bild 3
4.3 Elektriska kopplingar
ELEKTRISKA KOPPLINGAR FÅR BARA GÖRAS AV EN
BEHÖRIG ELEKTRIKER SOM EFTERFÖLJER ALLA
TILLÄMPLIGA LOKALA OCH NATIONELLA REGLER.
1. Se till att strömmen slagits av.
2. Frånkopplings- och kretsskyddet som kunden medskickar.
Kretsskyddet skall vara 115% av motorns totala strömstyrka.
3. För mer information hänvisar vi till pumpens namnskylt,
motorns namnskylt och det elektronikschema som finns på
insidan till elektronikbilagan (där så är tillämpligt).
4.4 Tillbehör
Värmeväxlaren, tryckkontakten, prisman, solenoiderna (A) och
(B) levereras med kopplingar som kopplas till rätt koppling, vilken
man kan hitta i elektronikbilagan (Bild 4). Fotkontakten pluggas in
vid prismans förvaringsplats.
4.5 Ventilhylsa (Se bild 5)
Av transportorsaker är en plugg (A) installerad i plomberingsporten
på toppen av behållaren. Byt ut transportpluggen med ventilhylsan
(B).
. . . .
. . . . . . . . . . . . . . . . . . . . . . . . .
