52

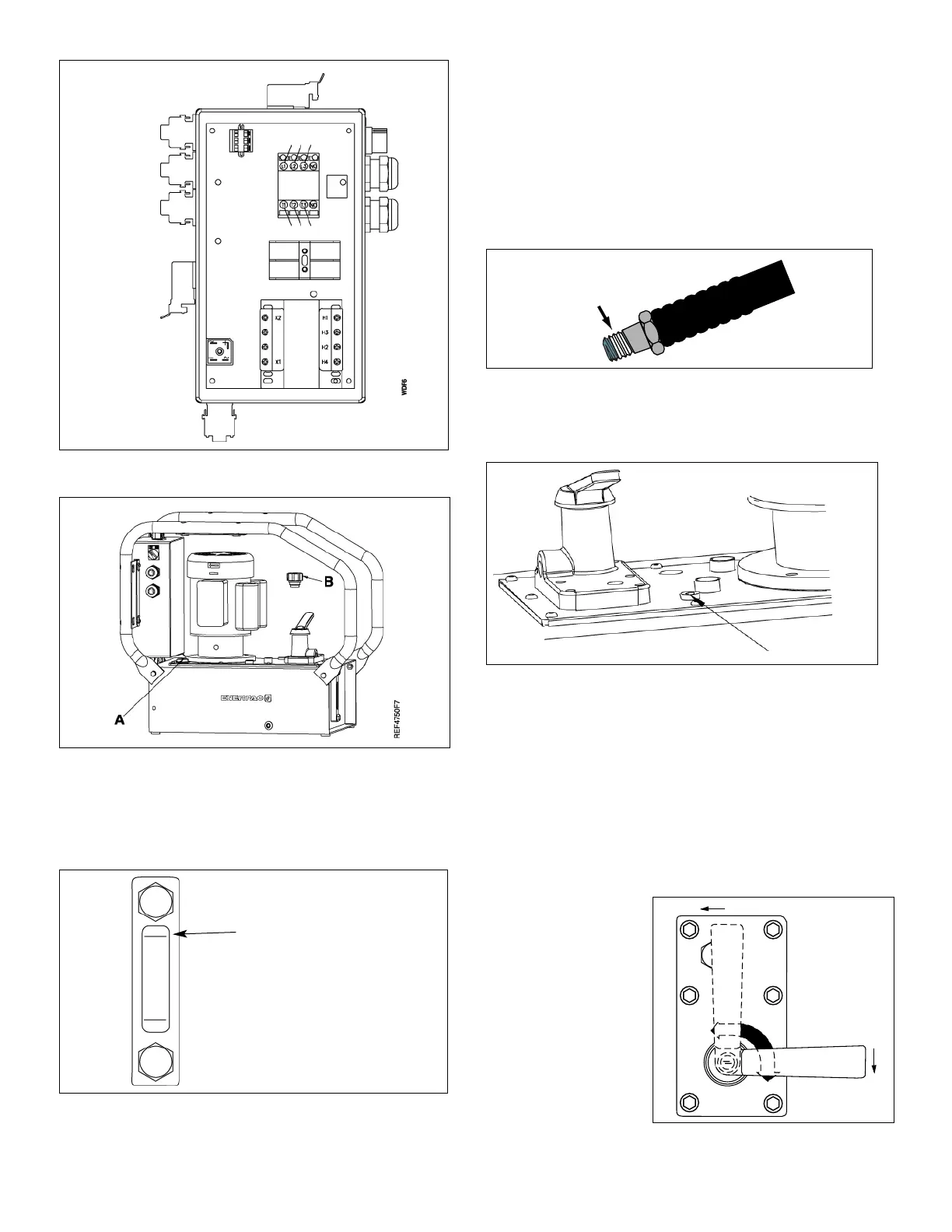

Bild 4, ledningsschema
Bild 5
4.6 Vätskenivå
Kontrollera pumpens oljenivå innan start och häll på olja om det är
nödvändigt genom att ta bort ventilhylsan. Behållaren är full när
oljenivån når den översta markeringen på riktglasbulten. (Bild 6).
Bild 6
VIKTIGT: Fyll bara på olja när alla systemkomponenter är helt
infällda, annars kommer systemet att innehålla mer olja är
det rymmer.
4.7 Hydrauliska kopplingar
Skruva in de gängade slangarna i ventilens utloppsport(ar). Fäst
1 1/2 varv Teflontejp eller annat lämpligt tätningsmedel till den
hydrauliska slangkopplingen och lämna den första gängningen fri
från tejp eller tätningsmedel som det visas på bild 7.
På 2-vägs ventil anslut till främre port.
På 3-vägs ventil anslut till port “A”.
På 4-vägs ventil anslut till port “A”, retur till port “B”.På avlastnings-
och avlastning-lasthållnings ventiler anslut till port ”A”.
Bild 7
Om en avlägsen ventil används så koppla tankledningen till
tilloppsporten på behållarens översida (se bild 8).
Bild 8
5.0 DRIFT
1. Kontrollera pumpens oljenivå och häll på olja om så är
nödvändigt.
2. Se till att transportpluggen har tagits bort och ventilhylsan
installerats.
3. Kontrollventilen måste vara i neutralt eller återdraget läge.
4. AV/PÅ-knappen finns i elektronikbilagan på de flesta
modellerna. Kontakten kan finnas på motorn på GPEM-
modeller.
5.1 Ventildrift
VM-2 (Se bild 9)
1. Höja
2. Dra tillbaka
