10
WICHTIG: Hydraulische Geräte weder an den
Schläuchen noch den Gelenkanschlüssen anheben.
Dazu den Tragegri oder eine andere sichere
Transportmethode verwenden.
VORSICHT: Hydraulische Geräte von Flammen
und Hitzequellen fernhalten. Zu hohe
Temperaturen weichen Füllungen und Dichtungen
auf und bewirken Flüssigkeitslecks. Große Hitze schwächt
außerdem die Schlauchmaterialien und –dichtungen. Zur
Gewährleistung einer optimalen Leistung darf die Anlage
keinen Temperaturen über 65°C ausgesetzt werden.
Außerdem müssen Schläuche und Zylinder beim
Schweißen vor Funkenschlag geschützt werden.
GEFAHR: Nicht mit unter Druck stehenden
Schläuchen hantieren. Unter Druck austretendes
Öl kann in die Haut eindringen und schwere
Verletzungen verursachen. Falls Öl unter die Haut gelangt,
ist sofort ein Arzt aufzusuchen.
WARNUNG: In einem gekoppelten System
dürfen nur Hydraulikzylinder verwendet werden.
Niemals einen Zylinder mit unverbundenen
Kupplungen verwenden. Bei einer extremen Überlastung des
Zylinders können dessen Komponenten einen Sprungvollaus-
fall erleiden, was schwere Verletzungen hervorrufen kann.
®
WARNUNG: Sicherstellen, dass die anlage
stabilisiert, bevor eine last angehoben wird. Der
Zylinder sollte auf einer ebenen Oberfläche
aufsitzen, die fest genug ist, um die Last
abzustützen. Wenn möglich einen Zylinderfuß verwenden,
um größere Stabilität zu gewährleisten. Keine
Schweißarbeiten oder andere Änderungen am Zylinder
vornehmen, um einen Zylinderfuß oder andere Abstützun-
gen anzubringen.
Situationen vermeiden, in denen die Lasten nicht
direkt über dem Kolben des Zylinders ausgerichtet
sind. Seitlich versetzte Lasten führen zu erheblicher
Belastung der Zylinder und Kolben. Außerdem könnte die
Last ins Rutschen geraten oder fallen, was zu äußerst
gefährlichen Situationen führen kann.
Die Last gleichmäßig über die gesamte Fläche des
Druchstückes verteilen. Den Kolben immer mit
einem Druckstück schützen, wenn keine
Zusatzgeräte mit Gewinde benutzt werden.
WICHTIG: Hydraulische Geräte müssen von einem
qualifizierten Hydrauliktechniker gewartet werden.
Bei Reparaturarbeiten an die autorisierte
ENERPACKundendienstzentrale der jeweiligen Region
wenden. Zur Aufrechterhaltung der Garantie nur ENERPAC-
Öl verwenden.
WARNUNG: Abgenutzte oder beschädigte Teile
unverzüglich durch ENERPAC-Originalteile
ersetzen. Standardteile anderer Hersteller versagen
und verursachen Verletzungen und Sachschäden.
ENERPAC-Teile werden so konstruiert, daß sie richtig
passen und hohen Lasten standhalten.
VORSICHT: Benutzen Sie zum Tragen der Pumpe
stets den Gri. Wird die Pumpe beim Tragen am
Schlauch gehalten, kann der Schlauch und/oder
die.Pumpe beschädigt werden.

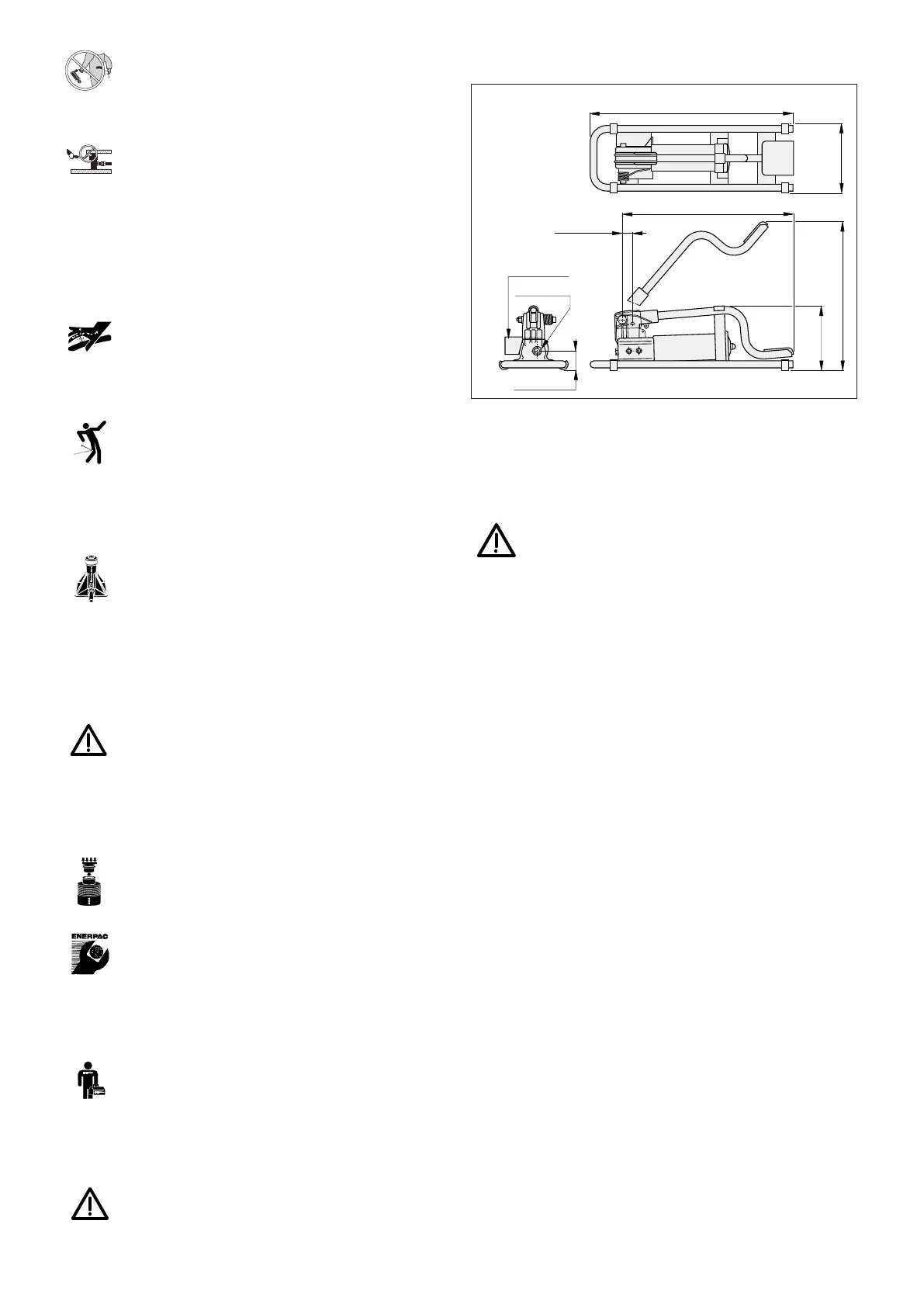

3.0 BESCHREIBUNG
52 [2.04"]
3/8"-18 NPT
193 [7.60"]
600 mm [23.6 inch]
504 [19.8"]
30 [1.18"]
Ablaßventil
Abbildung 1
Fußpumpe mit Zwei-Stufenbetrieb für Anwendung mit
einfachwirkende Zylinder und Werkzeuge. P-392FP hat ein
internes Druckbegrenzungsventil für Überlastungsschutz.
Siehe Abbildung 1 für die Abmessungen und Tabelle 2 für
die Technische Daten.
ACHTUNG: Diese Pumpen werden mit einem
nicht entlüfteten Tank betrieben. Falls der Tank
hohem Druck ausgesetzt wird, kann das
Gehäuse brechen. Verletzungen und/oder Schäden
können die Folge sein. NIEMALS versuchen, mehr Öl in
den Tank zurückzuleiten, als dieser fassen kann.
4.0 INSTALLATION
4.1 Anschließen der Pumpe
1. Schrauben Sie den Schlauch mit dem Gewinde in den
Ausgang der Pumpe ein. Benutzen Sie für die
Schlauchanschlüsse 1 1/2 Lagen Teflonband (oder ein
anderes geeignetes Gewindedichtungsmittel), wobei der
erste volle Gewindegang frei bleiben muß, um zu
verhindern, daß das Band reißt und in das System gelangt
und Schaden verursacht. Lose Enden abschneiden.
2. Installieren Sie in der von der Pumpe kommenden
Leitung ein Druckmeßgerät, um erhöhte Sicherheit und
verbesserte Kontrolle zu gewährleisten.
3. Schließen Sie den Schlauch (bzw. die Schläuche) an den
Zylinder oder das Werkzeug an.
HINWEIS: Bei einfachwirkenden Zylindern wird ein
Schlauch von der Pumpe zum Zylinder angeschlossen.
Bei doppeltwirkenden Zylindern werden zwei Schläuche
angeschlossen. Schließen Sie einen Schlauch vom
Druckanschluß der Pumpe am Druckanschluß des
Zylinders an. Schließen Sie einen zweiten Schlauch vom
Einfahranschluß der Pumpe an den Einfahranschluß des
Zylinders an.
4.2 Entlüften der Pumpe
ACHTUNG: Diese Pumpen werden mit einem nicht
entlüfteten Tank betrieben. Falls der Tank hohem Druck
ausgesetzt wird, kann das Gehäuse brechen. Verletzungen
und/oder Schäden können die Folge sein. NIEMALS
versuchen, mehr Öl in den Tank zurückzuleiten, als dieser
fassen kann.
